法兰式抗振阻尼隔振支座结构设计

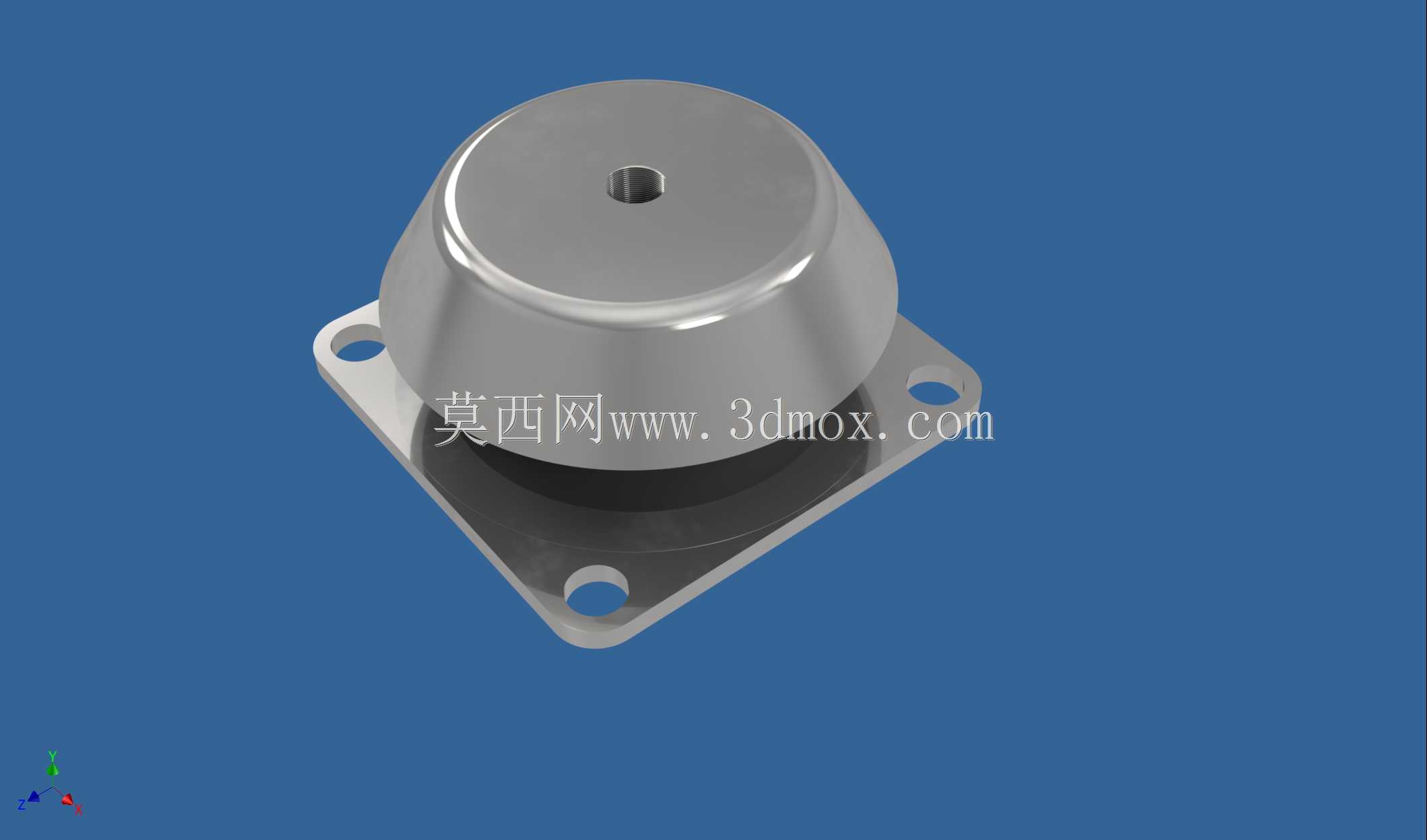

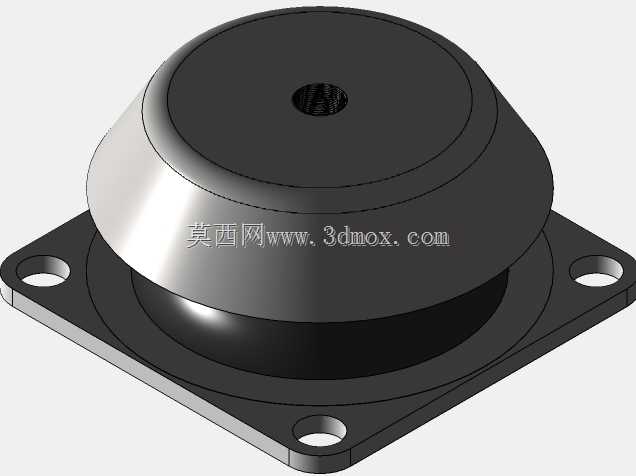

　　从结构设计逻辑来看，该隔振件采用上下分层的复合结构，底部为方形金属安装法兰，法兰四个角位预留了贯通的螺栓安装孔，可直接通过膨胀螺栓或机牙螺栓与地面、设备安装机架刚性固定，方形法兰的设计相比圆形法兰拥有更大的接地接触面积，安装后抗侧向滑移能力更强，能承受设备运行时产生的水平方向剪切力，避免隔振件在长期交变载荷下出现移位。法兰上方的承载主体采用上窄下宽的锥台形橡胶-金属复合结构，外层为金属防护壳体，可避免橡胶主体直接受外力磕碰出现破损，内部填充的阻尼橡胶为核心功能层，橡胶的邵氏硬度根据承载重量做了匹配调校，在承受垂向静载荷时能保持稳定的支撑刚度，遇到动态振动载荷时可通过橡胶分子的内摩擦将振动动能转化为热能耗散，实现宽频段的振动衰减。在工业设备的振动控制场景中，这类带方形安装法兰的抗振安装件是解决设备本体与安装基础之间振动传递的核心部件，常被应用在中小型变压器、精密检测设备、小型动力机组、工业风机等对振动幅值有明确限制的设备安装环节，核心作用是阻断设备运行产生的振动波向建筑基础传导，同时抵消外部环境振动对设备内部精密元器件的干扰，避免长期振动引发的紧固件松脱、接线端子虚接、精密部件偏移等故障。

　　顶部的圆形承载面中心预留了内螺纹安装孔，可直接与设备底部的安装螺柱对接，无需额外加装转接件，安装工序更简便。在安装边界的设计考量上，该隔振件的法兰安装孔位采用对称式布局，适配多数工业设备的通用安装孔距标准，安装时需注意在法兰与基础接触面之间预留不小于2mm的调整间隙，避免基础平面度误差导致隔振件承受额外的偏载，顶部承载面与设备底部接触时需保证接触面平面度公差不大于0.1mm，防止局部应力集中导致橡胶层过早出现疲劳裂纹。

　　垂向设计载荷范围内，该隔振件的固有频率可避开多数工业设备的运行激振频率区间，避免出现共振放大振动幅值的问题，同时锥台形的外形设计让隔振件在承受垂向载荷时橡胶层的形变更均匀，不会出现局部应力过大的情况，相比直筒形隔振脚拥有更长的疲劳寿命。在实际选型应用中，这类隔振件可根据设备总重量匹配对应承载等级的型号，单支承载覆盖几十公斤到数百公斤区间，多支组合使用时可满足不同重量设备的隔振需求，安装时无需复杂的调平工序，仅需按照对角顺序拧紧固定螺栓即可，后期维护时仅需检查橡胶层是否出现老化裂纹、金属部件是否出现锈蚀即可，维护成本极低。

　　针对有抗冲击需求的安装场景，该结构的金属外壳可承受瞬时的大冲击载荷，避免橡胶层被瞬时冲击力击穿，在户外使用场景下，橡胶材质添加了抗老化组分，可耐受常规的温湿度变化、紫外线照射，不会在短时间内出现硬化开裂的问题。从三维建模的角度来看，该模型完整还原了产品的所有装配特征，包括法兰安装孔的倒角、顶部螺纹孔的深度、橡胶层与金属壳体的配合边界，可直接用于设备安装布局的干涉检查、隔振系统的载荷仿真验证，也可作为设备装配说明书中的示意模型使用，建模时对橡胶层的形变特征做了简化处理，保留了静态装配下的所有尺寸特征，方便设计人员直接调用到整机装配模型中完成安装布局设计。
