1/4英寸NPT外螺纹径向压力表结构设计

　　这款压力表采用径向侧出连接结构，接口规格为1/4英寸外锥NPT螺纹，适配工业现场绝大多数带内锥NPT螺纹的测压点位，无需额外转换接头即可完成装配，螺纹密封依靠锥面自身挤压配合生料带或密封胶实现，额定工况下密封承压能力完全覆盖常规液压、气动系统的测压需求。从应用场景来看，这类压力表覆盖的工况极广，小型空压站的储气罐压力监测、车间气动管路的支路压力核对、小型液压站的出油侧压力显示、民用供水系统的管路压力巡检、实验室气动实验台的压力读数采集都会用到同结构的测压表，甚至部分小型制冷机组的高压侧压力监测也会选用该安装尺寸的表具，核心原因是1/4NPT属于工业测压接口的通用规格，互换性极强，现场更换备件不需要重新加工安装位。

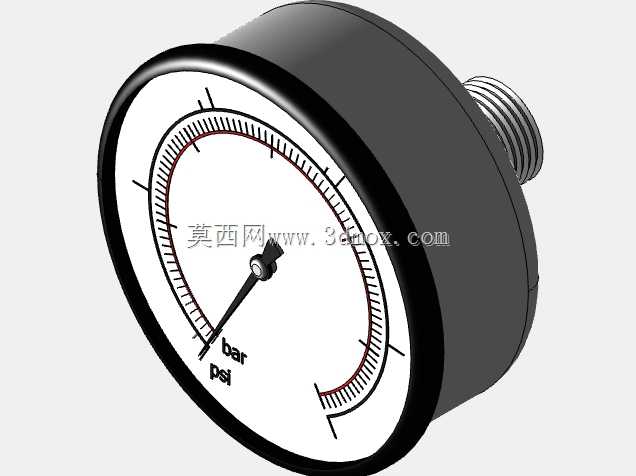

　　从结构设计逻辑来看，表壳采用旋压成型的金属壳体，圆形轮廓的直径控制在常规通用表盘的尺寸区间，壳体厚度适配常规表盘机芯的安装空间，背部的螺纹接头与表壳内部的弹簧管测压元件刚性连接，被测介质压力通过接口通道进入弹簧管，弹簧管在压力作用下产生弹性形变，通过连杆机构带动中心轴上的指针转动，最终在表盘刻度上指示出对应的压力数值，表盘同时标注bar与psi两种压力单位，适配不同行业的读数习惯，不需要现场做单位换算就能直接读取数值。

　　安装边界方面，该表为轴向贴装式结构，安装时仅需要在被测设备的测压点位预留对应螺纹孔，将表体拧入后，表盘正面垂直于螺纹轴线方向，观测视角正对表盘时不需要额外调整角度，表体后侧没有突出的安装结构，安装后仅螺纹段旋入设备本体，表壳整体外露在设备外侧，预留的操作空间只需要满足表盘直径的圆周范围即可，不需要额外预留后部的安装操作空间，适合安装在设备面板、管路侧壁等空间紧凑的点位。设计时特意将指针的转动阻尼控制在合理区间，常规介质压力波动时指针不会出现剧烈抖动，同时表盘的刻度线采用粗细分层设计，整bar刻度用长粗线标识，小分度值用细线标识，读数时可以快速定位整数值再估读小数位，降低现场读数的误差。表壳的外圈采用卷边结构将透明表蒙压紧固定，既可以阻挡现场的粉尘、水渍进入表内影响机芯精度，卷边的圆滑结构也避免安装时划伤操作人员的手部，螺纹接口的根部做了退刀槽处理，拧入螺纹孔时不会因为螺纹根部的余料导致装配不到位，同时退刀槽的位置也可以预留密封填料的挤压空间，避免密封材料被挤入螺纹配合面影响密封效果。

　　在实际选型适配中，这类径向安装的压力表不需要额外的安装支架，直接通过螺纹接口固定在测压点，相比轴向带边安装的压力表，省去了面板开孔、固定卡箍的配套零件，在不需要嵌入面板安装的管路测压场景下，装配效率更高，备件替换的成本也更低。测压机芯的传动结构做了耐磨处理，长期在压力波动的工况下使用也不会出现传动间隙过大导致的指针回零不准问题，表盘的刻度印刷采用耐油污的涂层，在车间有少量切削液、油污飞溅的场景下，长期使用也不会出现刻度模糊、标识脱落的情况。
