双级伸缩液压油缸结构设计

　　在重型设备的直线执行机构选型中，伸缩式液压缸始终是长行程、小安装空间场景下的核心解决方案，这款双级伸缩缸的设计，正是针对安装空间受限但行程需求跨度大的工况做的定向优化。从实际应用场景来看，这类结构常见于工程自卸车的货厢举升、环卫压缩设备的推料机构、大型仓储设备的升降平台驱动，以及部分专用机床的直线进给单元，核心解决的是常规单级活塞缸在缩回状态下长度过长、无法适配紧凑安装腔的问题。

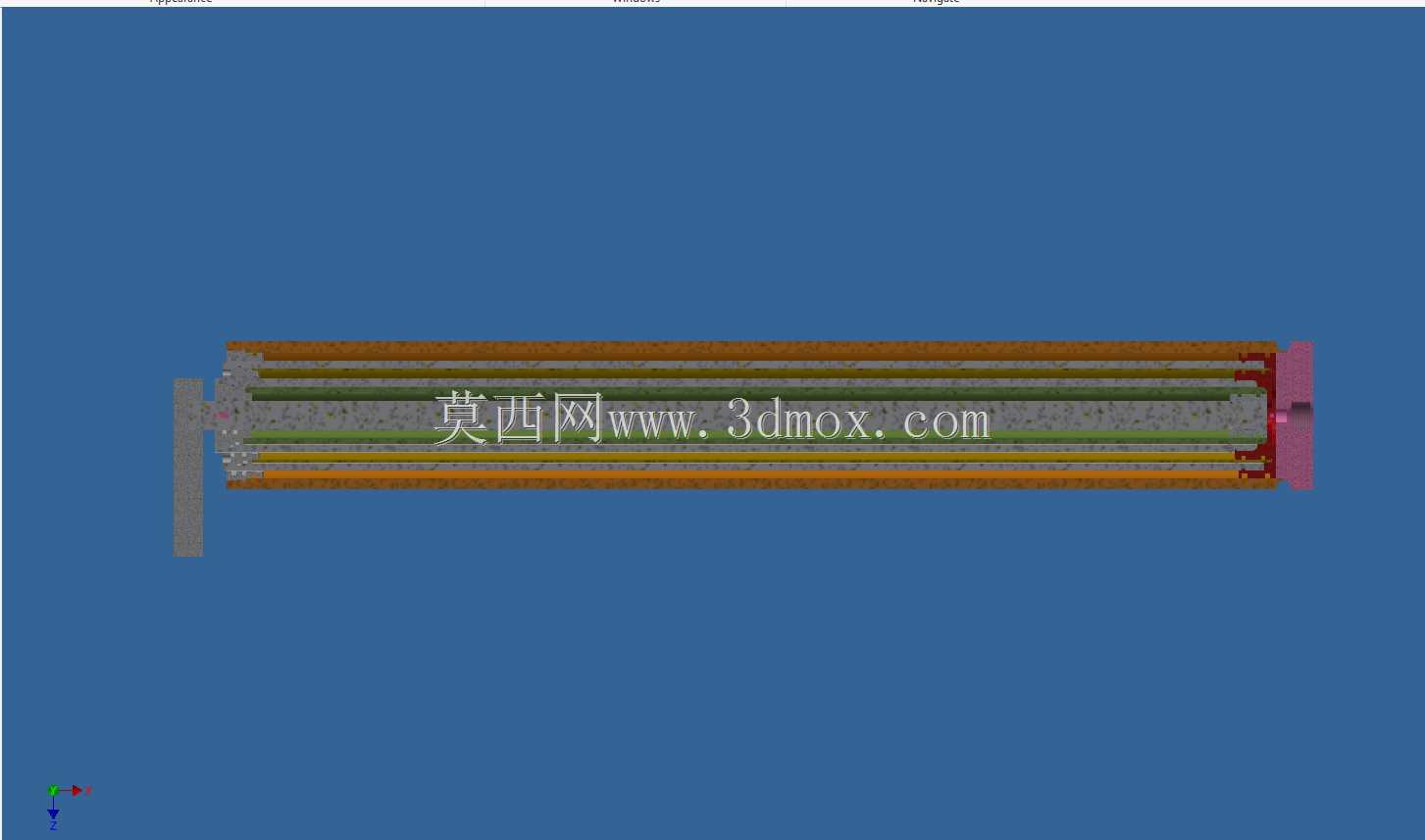

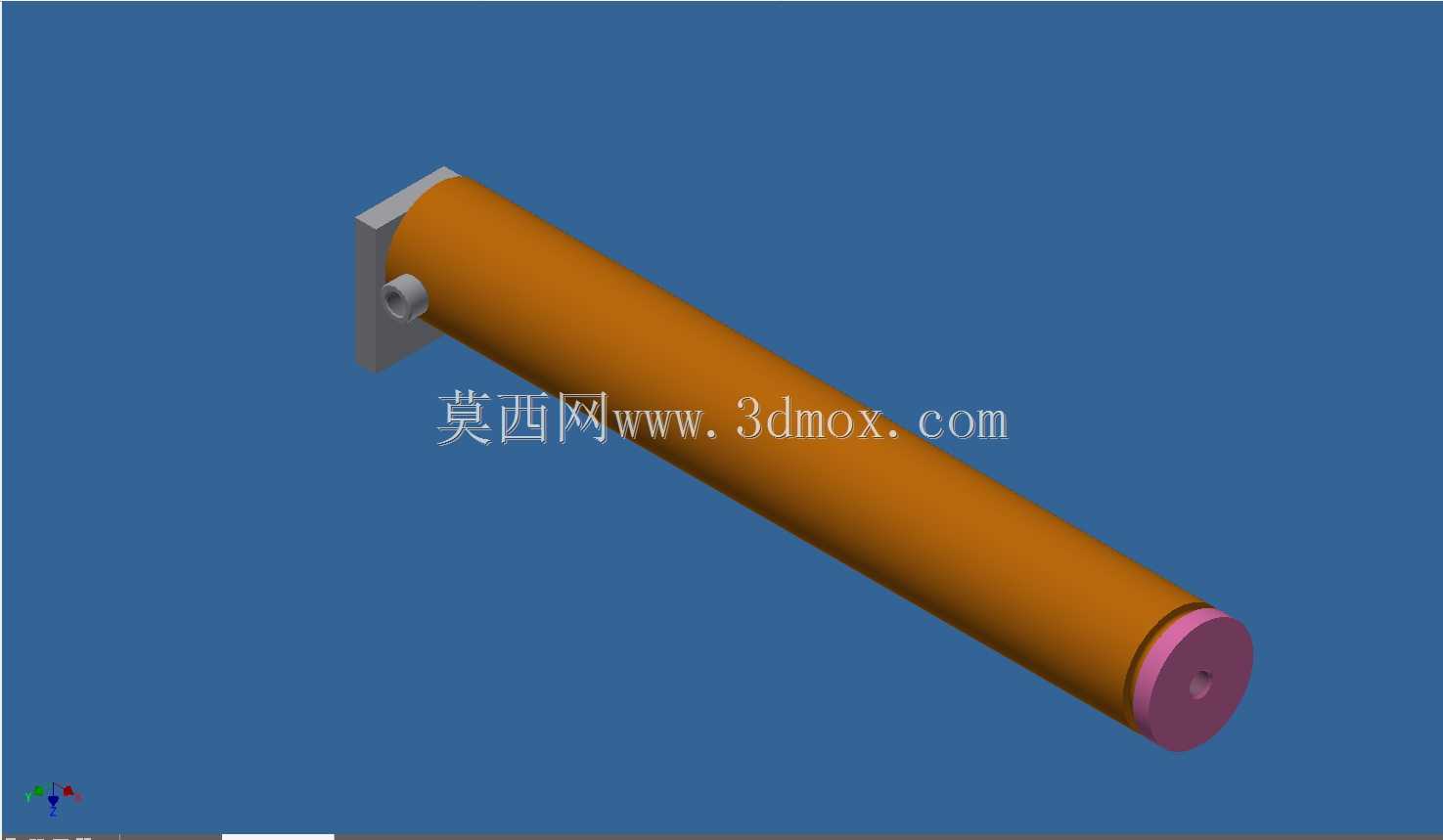

　　从功能特性上看，这款伸缩缸采用2个嵌套式的内部级段设计，工作时各级套筒按照直径从大到小的顺序依次伸出，缩回时则反向依次嵌套进最大直径的缸筒内部，能在缩回长度仅760mm的边界下，实现2730mm的最大伸出行程，行程与缩回长度的比值接近3.6，远高于常规单级缸1左右的比值，对于安装腔轴向尺寸严格受限的设备来说，这个参数能大幅降低整机的结构设计难度。缸体端部采用带铰接孔的法兰安装结构，安装端的铰接结构可以补偿设备工作过程中产生的小幅角度偏摆，避免缸体承受径向弯矩导致密封件过早磨损，伸出端的端面做了平整的受力面设计，可直接连接负载推板或者通过铰接耳连接从动部件，适配不同的安装连接需求。

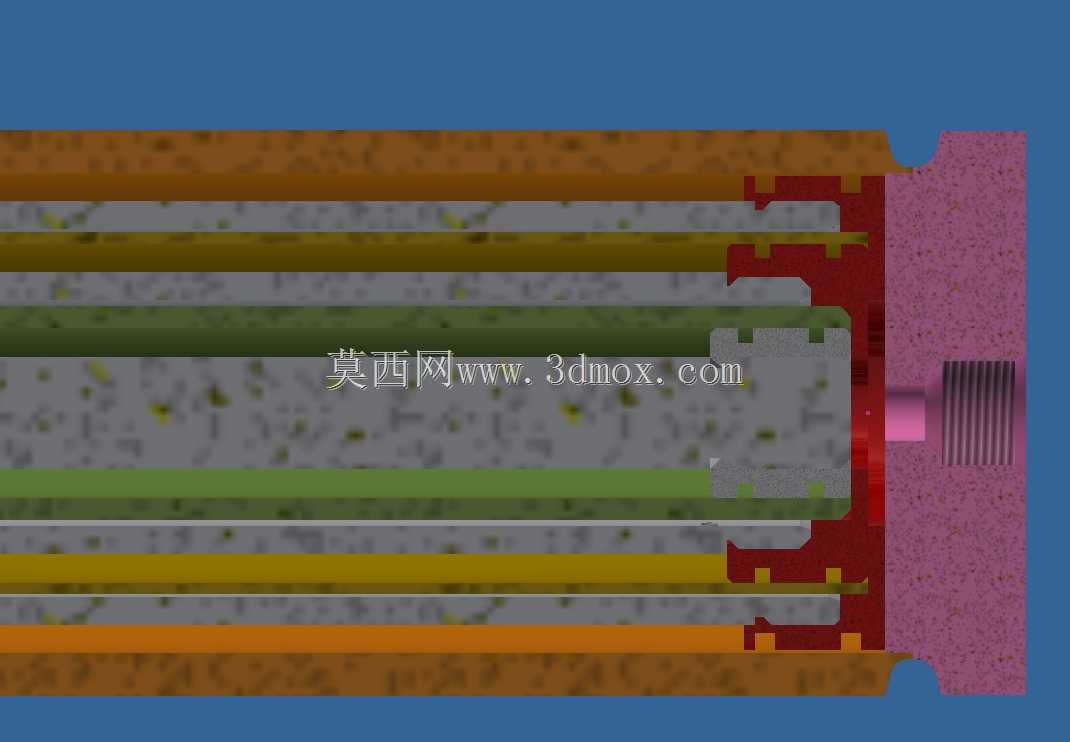

　　设计思路上，这款缸体没有采用多级伸缩缸常见的3级及以上结构，而是选择2级的配置，核心是平衡行程需求与结构可靠性：级数越多，各级密封配合面的加工精度要求越高，工作过程中出现泄漏、卡滞的概率也会随之提升，对于多数中等长行程需求的工况，2级结构既能满足行程要求，又能将密封配合面的数量控制在合理范围，降低加工难度与后期维护成本。缸筒外壁做了均匀的氧化处理，既提升了表面的防锈耐腐蚀能力，也能降低外部杂质附着在缸筒表面、随伸缩动作被带入密封腔的概率，伸出端的紫红色端盖为导向套与密封组件的压盖，内部集成了防尘圈、斯特封、导向环等多层密封与导向元件，能在承受侧向力的同时保证腔体内的液压油无外泄漏，同时阻挡外部粉尘、碎屑进入缸体内部。

　　从安装边界来看，这款缸的缸体外径控制在100mm，安装端的法兰连接尺寸适配常规的80-100mm缸径的安装支座，不需要对原有设备的安装位做大幅修改即可替换同规格的单级缸；缩回状态下总长度760mm，意味着设备上预留的安装腔轴向尺寸只要大于780mm（预留20mm的安装间隙与缓冲行程）即可完成装配，而如果选用同行程的单级缸，安装腔长度至少需要2800mm以上，对于很多移动设备、紧凑布局的专用设备来说，这样的空间占用是完全无法接受的。工作过程中，大直径一级缸筒先伸出，提供较大的初始推力，适合推动负载启动阶段的大阻力需求，当一级缸完全伸出后，小直径的二级缸筒继续伸出，此时虽然推力会随作用面积减小而降低，但伸出速度会相应提升，刚好匹配负载推出后期阻力减小、需要更快动作速度的工况特性，这种推力与速度的自动匹配特性，是伸缩缸在举升类工况中被广泛应用的核心原因之一。

　　在结构细节处理上，各级缸筒的内部都设置了行程限位结构，避免伸出到极限位置时出现缸筒脱出的问题，同时在行程末端设计了小幅缓冲结构，减少活塞到位时的刚性撞击，降低工作噪音与结构冲击。油路接口设置在安装端的法兰侧面，采用标准的液压管螺纹连接，适配常规的液压管路安装，不需要额外设计异形油路块，降低了液压系统的配管难度。整体结构没有多余的冗余设计，所有尺寸都围绕安装空间最小化、行程最大化、可靠性最优化的核心目标做平衡，对于需要做液压直线驱动机构选型、或者需要参考伸缩缸结构做二次设计的结构工程师来说，这个模型的尺寸配合、密封布局、安装结构都具备很高的参考价值，可以直接基于这个结构调整缸径、行程参数，快速适配不同的设备工况需求。
