DGSP05N-8E型液压阀块子板结构设计

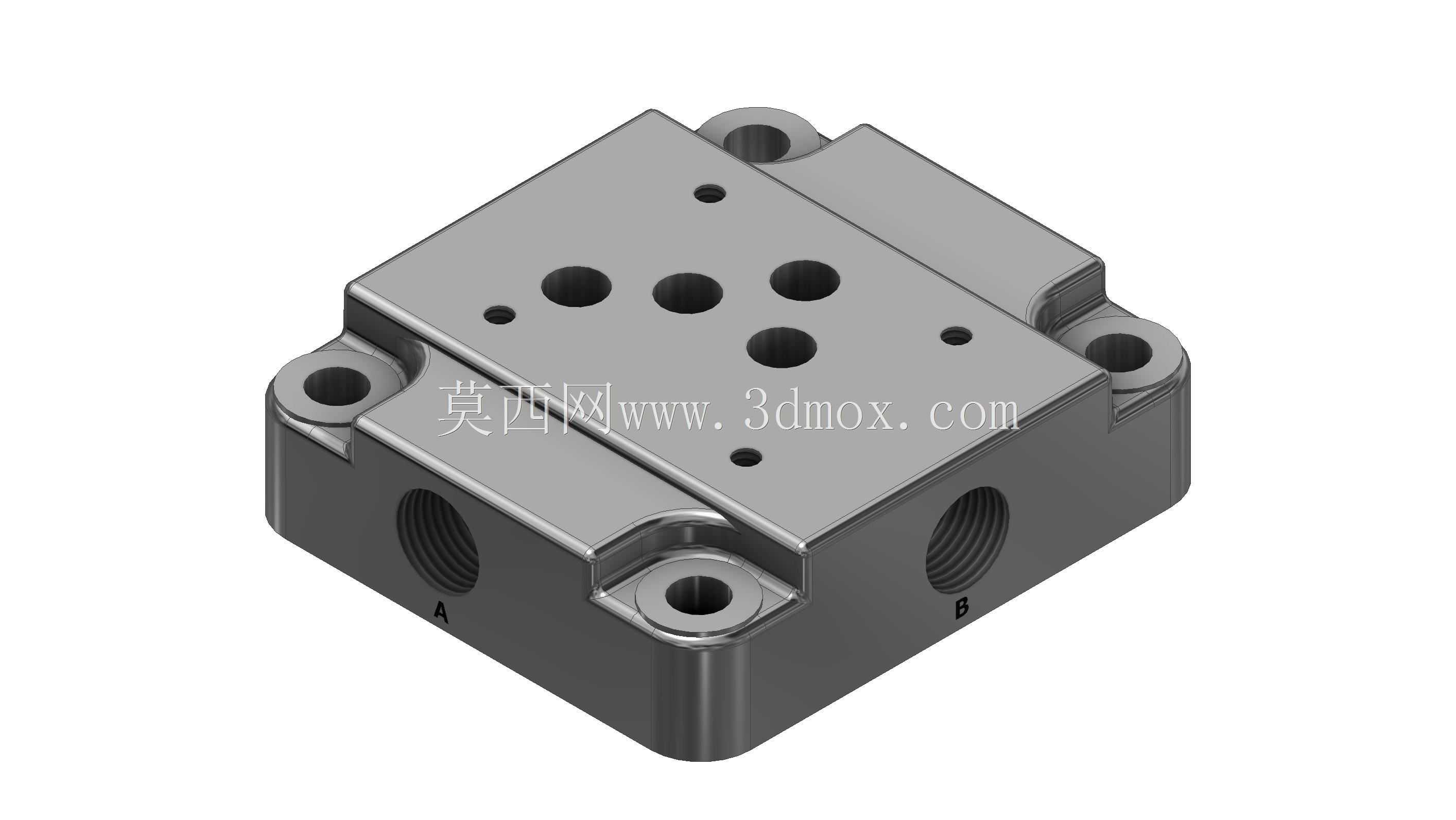

　　主体顶面分布的多组不同孔径的通孔，对应不同通径的叠加阀油口位置，孔位的同轴度、孔口的倒角处理都有严格要求——孔口倒角不仅能去除机加工产生的毛刺，防止装配时切屑掉入油路造成阀件卡滞，也能在安装O型密封圈时起到导向作用，避免密封圈被切边导致泄压。侧面开设的两个带内螺纹的通油孔，标注A、B口作为工作油口，直接对接执行元件的进出油路，螺纹规格匹配常用的液压管路接头，螺纹加工的精度直接影响管路连接的密封性能，设计时需要预留足够的螺纹啮合长度，保证在系统额定工作压力下不会出现接头拔脱、渗油的问题。在液压系统的集成化设计场景中，这类阀块子板承担着油路分配、元件承载的核心作用，常应用于中小型液压站、机床液压回路、自动化生产线的液压动力单元中，作为叠加阀安装的基础承载构件，它需要同时兼顾油路导通的密封性、元件安装的定位精度以及长期承压下的结构强度。从结构设计逻辑来看，该子板采用方形块状主体结构，四个角位设置带通孔的安装凸台，凸台端面做了沉孔处理，既可以让内六角安装螺栓完全沉入孔内，避免螺栓头突出干涉上方叠加的阀件，也能保证安装时螺栓的预紧力均匀作用在结合面上，降低结合面渗油的概率。

　　从安装边界来看，该子板的整体外形方正，安装孔位的中心距符合对应系列叠加阀的安装标准，不需要额外加工转接板就可以直接和同规格的方向阀、压力阀、流量阀叠加装配，大幅减少液压系统的管路连接点，降低系统泄漏的风险，同时也能缩小整个液压阀组的占用空间，让液压站的布局更加紧凑。设计过程中需要重点考虑内部油路的连通逻辑，在保证各个油道连通正确的前提下，要尽量缩短油道长度，减少油路的压力损失，同时还要保证油道之间的壁厚足够，避免高压下出现油道击穿、串通的问题。主体的材质一般选用高强度铝合金或者45号钢，铝合金材质的重量更轻，适合对安装重量有要求的移动液压设备，钢制件的承压能力更高，适合高压大流量的液压系统。

　　机加工完成后，块体的各个结合面需要做磨削处理，保证平面度在0.02mm以内，这样和阀件、底板结合的时候才能保证密封可靠，不会出现内泄外漏的问题。顶面的各个油口孔位位置度公差需要控制在0.1mm以内，保证和上方叠加阀的油口完全对中，避免出现油口遮挡导致通流面积变小、系统发热的问题。侧面的油口螺纹需要做防锈处理，避免长期使用后螺纹锈蚀导致接头无法拆卸。在实际选型应用时，需要确认该子板的通流能力匹配系统的流量要求，油口的螺纹规格匹配现场使用的管路尺寸，安装孔位的尺寸匹配所选用的叠加阀系列，避免出现安装不匹配的问题。

　　这类集成式阀块子板替代了传统的管式连接结构，省去了大量的管路接头和连接油管，不仅让整个液压阀组的外观更加整洁，也大幅减少了管路带来的压力损失和泄漏点，同时装配和后期维护也更加方便，只需要松开四个角的安装螺栓就可以更换中间的阀件，不需要拆卸大量管路，能有效缩短设备的维护停机时间。在三维建模过程中，需要准确还原各个孔位的位置、深度、孔径，以及各个凸台的尺寸，尤其是安装沉孔的深度和直径，要保证选用的螺栓长度合适，不会出现螺栓顶到沉孔底部导致阀件压不紧的问题，同时也要避免螺栓过长伸入阀块内部，遮挡油道或者和内部油路发生干涉。对于油道的相贯线位置，建模时要做圆角处理，减少油液流动时的湍流，降低系统的噪音和压力损失。
