中凹收缩形态圆柱螺旋弹簧三维设计

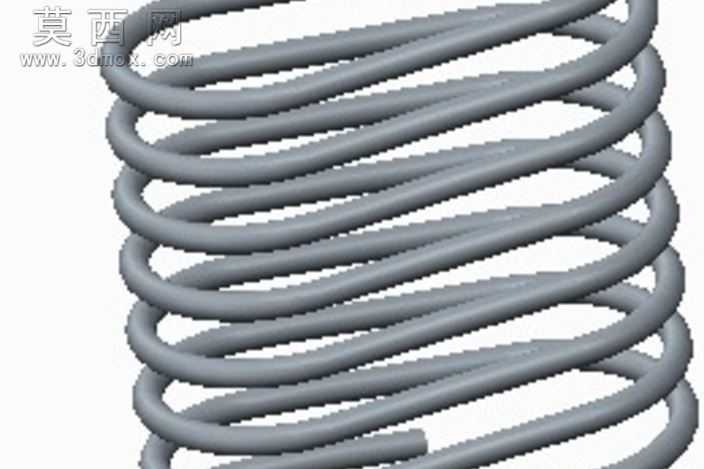

本作品为中凹收缩形态的圆柱螺旋弹簧三维建模成果，建模过程依托参数化三维设计环境完成，整体采用扫掠特征作为核心建模逻辑，通过精准绘制螺旋引导路径与圆形截面轮廓，实现弹簧簧丝的连续成型。建模初期首先确定弹簧的整体尺寸参数，两端为等径支撑圈段，中段簧圈直径逐步向内收缩，形成两端粗、中间细的腰鼓收缩形态，区别于常规等径圆柱弹簧的结构特征，能够适配特定安装空间下的弹性支撑需求。材质设置上选用常规弹簧钢的哑光金属质感，通过调整材质的粗糙度、反射率参数，还原弹簧钢经过表面处理后的细腻哑光金属效果，渲染过程中采用柔和的环境漫反射光源，避免金属表面出现过强的高光反射，清晰展现每一圈簧丝的轮廓走向与相邻簧圈的间隙分布，簧丝的截面直径保持全程一致，保证弹簧受力时的应力分布均匀性。结构设计上，两端的支撑圈保持平行度公差，确保弹簧安装时的端面贴合度，中段收缩段的螺旋升角与两端段平滑过渡，没有出现曲率突变的结构拐点，避免弹簧在压缩受力时出现局部应力集中的问题。扫掠路径的绘制过程中，通过参数化方程控制螺旋线的直径变化规律，让簧圈从中段最小直径位置向两端平滑递增，过渡段的曲线曲率连续，保证扫掠生成的簧丝表面顺滑无褶皱。建模完成后对模型进行结构校验，确认相邻簧圈在自由状态下无干涉，压缩至工作行程时各圈的接触顺序符合设计预期，该类收缩形态弹簧可应用于特定空间受限的弹性缓冲、复位机构场景，相比等径弹簧能够在相同安装长度下获得更适配的径向尺寸适配性，建模过程中保留了全参数化的特征树，可通过修改螺旋线直径、螺距、簧丝直径等参数快速调整弹簧规格，适配不同的设计使用需求。
