NACA4412翼型50cm长风力涡轮叶片设计

　　在分布式小型风力发电场景中，叶片作为捕获风能的核心执行部件，其气动外形与结构合理性直接决定整套机组的风能利用效率与运行稳定性。这款基于NACA4412翼型开发的涡轮叶片，针对低风速区域的户用离网供电、野外监测设备供电、小型风光互补系统等场景设计，适配额定功率区间在300W-1kW的水平轴风力发电机组，可在3m/s的切入风速下启动，适配年平均风速2.5-6m/s的内陆、丘陵、沿海近岸等多种风场环境。

　　从气动设计思路来看，NACA4412属于低速翼型范畴，本身具备较高的最大升阻比与平缓的失速特性，在小迎角工况下气流附着性好，不会因为瞬时风速波动出现大面积气流分离导致的输出功率骤降。设计时没有采用全叶片等弦长的简化方案，而是沿叶片展向做了弦长线性收窄的优化，叶根位置弦长更大，既保证了与轮毂连接位置的结构强度，也能在叶片根部的低线速度区域提升气流捕获能力；叶尖位置弦长收窄，可降低叶尖涡的产生强度，减少叶尖气动损失，同时降低叶片旋转过程中的气动噪声，适合靠近人居场景的小型机组使用。

　　结构参数上，叶片总有效长度为50cm，对应风轮扫掠直径约1.05m，安装时需要预留的径向安全间隙不小于8cm，避免叶片旋转过程中与塔架、导流罩发生剐蹭。叶片根部设计有一体化的柱状连接段，外表面做了防滑滚花处理，可直接插入轮毂的对应安装孔内，通过顶丝或者结构胶完成固定，安装基准面与叶片翼型弦线的夹角预设为5度安装角，适配常规小型风力机的轮毂转速匹配需求，不需要用户二次调整安装角度即可获得较好的启动性能。叶片整体设置了5个沿展向分布的迎角过渡段，从叶根到叶尖迎角逐步线性减小，匹配不同展向位置的线速度差，让整个叶片展向的气流攻角都保持在最优升阻比区间内，避免叶根区域迎角过大失速、叶尖区域迎角过小升力不足的问题。

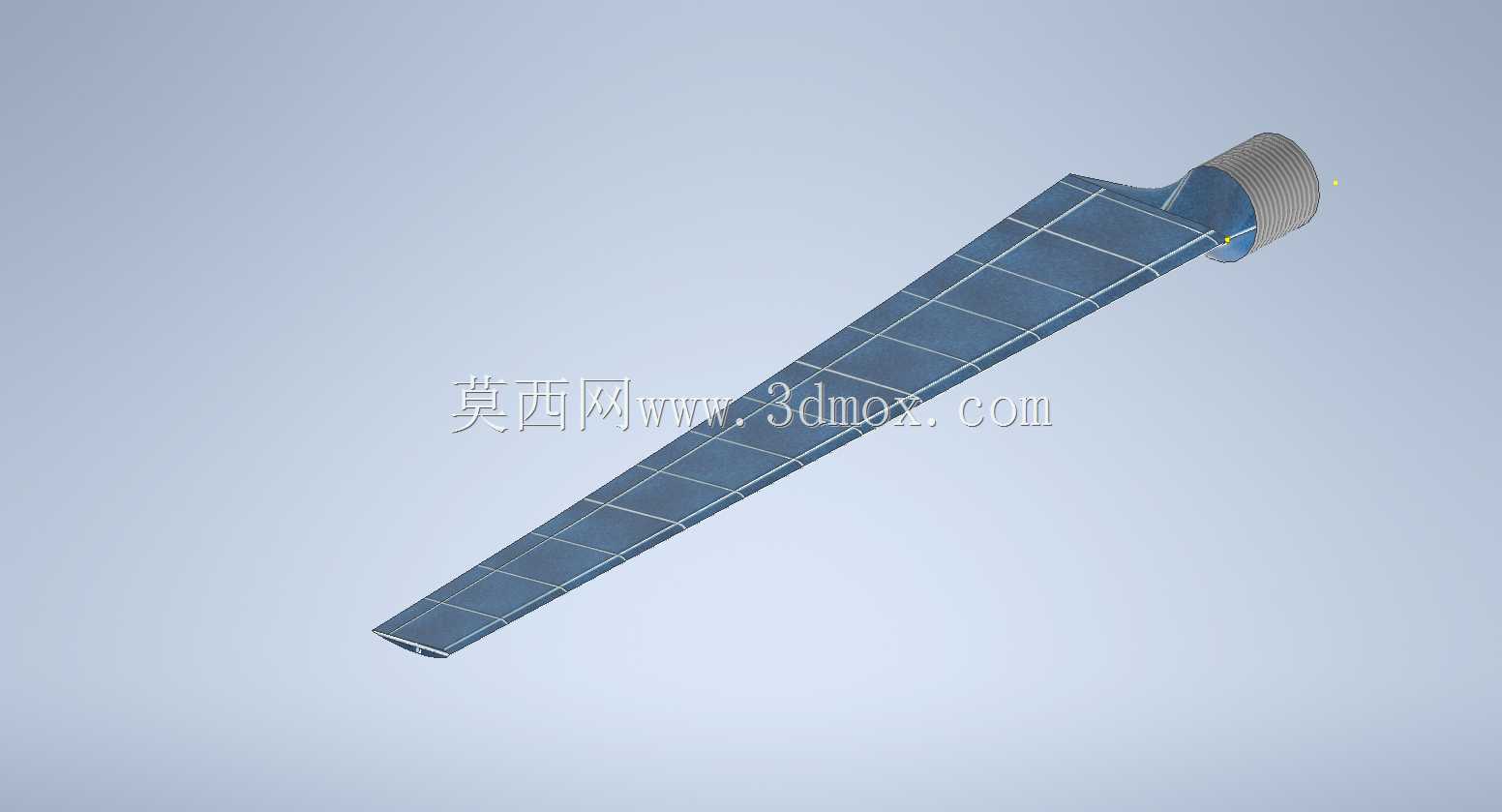

　　从实际使用的功能特性来看，这款叶片的翼型厚度沿弦长的分布经过优化，最大厚度位置在弦长30%处，既保证了叶片自身的结构刚度，在12m/s的额定风速下不会出现过大的扭转变形，也不会因为翼型过厚导致气动阻力过高。叶片表面的网格状结构示意是建模过程中做的气动分区参考，实际生产时可采用玻璃钢铺层、ABS注塑或者3D打印的方式加工，表面做光滑处理即可达到设计气动性能。连接段的长度设计为4cm，插入轮毂的深度不小于3cm即可满足额定工况下的扭矩传递需求，不需要额外设计复杂的法兰连接结构，降低了小型机组的轮毂加工难度与装配成本。

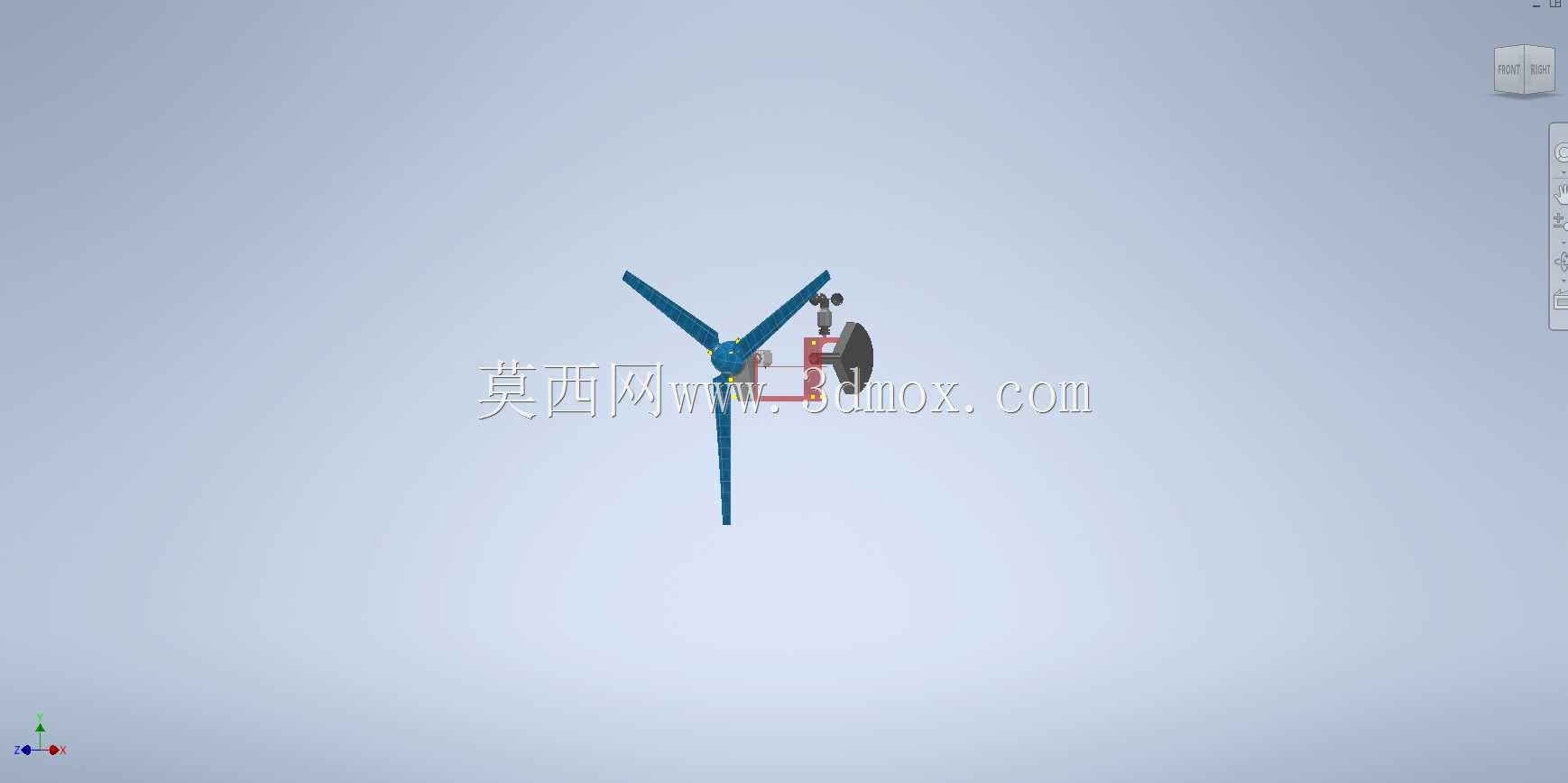

　　在安装适配性上，这款叶片的重量分布经过重心配平设计，单片叶片的重心位于展向22cm位置，三片同规格叶片组装后整轮动平衡量可控制在5g·cm以内，高速旋转时不会出现明显的振动，可降低机组主轴轴承的磨损，延长整套发电系统的维护周期。针对野外使用的场景，叶片的前缘位置做了加厚处理，可抵御空气中的沙尘、小雨滴的长期冲蚀，不会因为前缘磨损导致翼型变形、气动效率快速衰减。在实际选型匹配时，需要注意该叶片的额定尖速比设计为6，适配的发电机额定转速在600r/min左右，若搭配更高转速的发电机需要适当调整叶片安装角，避免出现过载情况。
