高强度合金钢转向节接头结构设计

　　在重载机械传动与转向执行机构的设计选型中，转向节接头是承担载荷传递、运动方向转换的核心受力部件，这类零件常见于工程机械行走机构、重载工业设备转向系统、特种作业装备的铰接部位，日常工况下需要持续承受交变轴向载荷、径向冲击力以及转向过程中产生的扭转力矩，一旦结构强度不足或者配合尺寸出现偏差，很容易在长期交变载荷下出现疲劳裂纹，甚至引发铰接部位断裂失效，直接影响整套设备的运行安全。

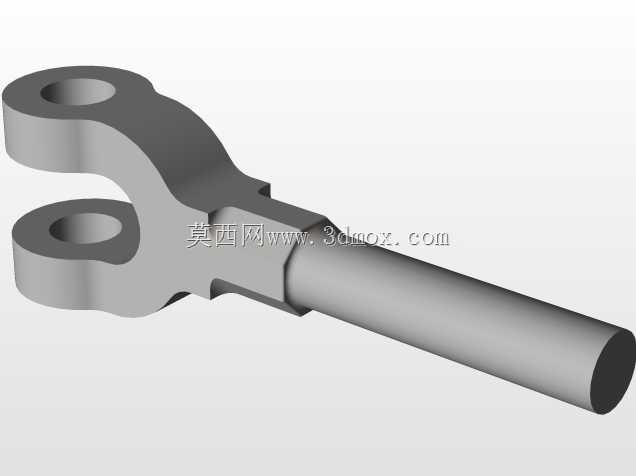

　　这款转向节接头采用高强度合金钢作为基材，从结构设计阶段就围绕500N额定轴向负荷的承载要求展开，首先在主体受力段的截面过渡位置，全部采用大圆角平滑过渡设计，避免直角台阶带来的应力集中问题，过往同类型零件的失效案例中，超过六成的疲劳断裂都起源于截面突变的直角位置，因此在建模阶段就对所有过渡圆角的曲率做了连续校验，保证载荷传递路径上的应力分布均匀，不会出现局部应力峰值超过材料屈服强度的情况。

　　从实际安装边界来看，这款接头的铰接端采用标准销孔配合结构，销孔的同轴度公差控制在0.02mm以内，保证装配后铰接销轴不会出现偏磨，减少运行过程中的额外磨损阻力；接头的连接端采用外螺纹配合锁紧结构，螺纹段的长度经过精确计算，既保证足够的螺纹啮合长度来承担轴向拉力，又不会因为螺纹过长导致装配时出现干涉，适配常规的标准锁紧螺母，不需要定制特殊紧固件，降低现场装配与后期维护的配件成本。

　　在功能特性上，这款接头的铰接部位预留了润滑脂注油通道，建模时就将注油孔的位置设计在非受力面，避免注油孔破坏主体受力结构的强度，注油通道直接连通铰接配合面，日常维护时可以在不拆解铰接结构的情况下完成润滑脂加注，保证铰接面始终处于良好的润滑状态，减少干摩擦带来的磨损，延长零件的实际使用寿命。

　　设计过程中还针对500N轴向负荷的工况做了结构拓扑优化，在非主要受力的区域做了合理的减重设计，在保证整体结构强度、刚度满足使用要求的前提下，尽可能降低零件自身重量，减少运动过程中的惯性载荷，对于需要频繁做转向动作的机构来说，更低的运动件重量能够有效降低驱动端的动力损耗，提升整套机构的响应速度。

　　从外形尺寸的适配性来看，这款接头的整体外轮廓尺寸经过紧凑化设计，最大外径控制在合理范围内，能够适配多数现有常规转向机构的安装空间，不需要对原有设备的周边结构做额外改造就可以直接替换安装；铰接端的摆动角度范围经过校核，能够满足常规转向工况下的角度偏转需求，不会在极限转向位置出现结构干涉，同时在极限偏转位置设置了软接触的限位贴合面，避免刚性碰撞带来的结构损伤。

　　在三维建模过程中，所有配合面的尺寸公差、形位公差都按照机械设计标准做了对应标注，零件的加工工艺性也做了同步考量，主体结构采用常规的车削、铣削加工就可以完成，不需要特殊的定制加工设备，铰接销孔的精加工可以采用常规的铰削或者内圆磨削工艺，能够保证加工后的尺寸精度与表面粗糙度满足配合要求，适合批量加工生产。

　　实际应用场景中，这类转向节接头不仅可以用于工业设备的转向机构，也可以用于重载连杆机构的铰接部位、自动化生产线的传动铰接点、特种车辆的转向拉杆连接位置，只要是需要传递轴向载荷、同时允许一定角度偏转的铰接连接场景，都可以根据实际载荷参数调整对应尺寸后适配使用。建模时还对零件的受力变形量做了仿真校验，在额定500N轴向载荷下，主体结构的最大变形量控制在0.01mm以内，完全满足精密传动机构对连接部件刚度的要求，不会因为零件变形导致传动精度下降。
