小型90度无齿轮锥齿动力传输装置

　　在小型精密传动场景中，空间受限往往是结构设计的核心约束，不少桌面级实验装置、小型自动化执行单元、教学演示教具都需要在极小的安装空间内完成90度的动力转向传输，常规的螺旋锥齿轮、交错轴斜齿轮传动不仅需要较高的加工精度，啮合间隙调整也较为繁琐，对于低负载、高转速的小型动力传递场景来说，传统齿轮传动的装配维护成本偏高，这套无齿轮动力传输结构正是针对这类细分场景设计的。

　　从实际应用场景来看，这类结构可适配小型气动演示台、教学用机械原理展示装置、低负载的工位转向执行机构，不需要传递大扭矩的场景下，它的结构优势非常明显：没有传统齿轮的啮合齿面，不存在齿面磨损、断齿的失效风险，长期运行不需要额外的润滑维护，运行噪音远低于常规齿轮传动，适合对静音有要求的桌面级设备使用。

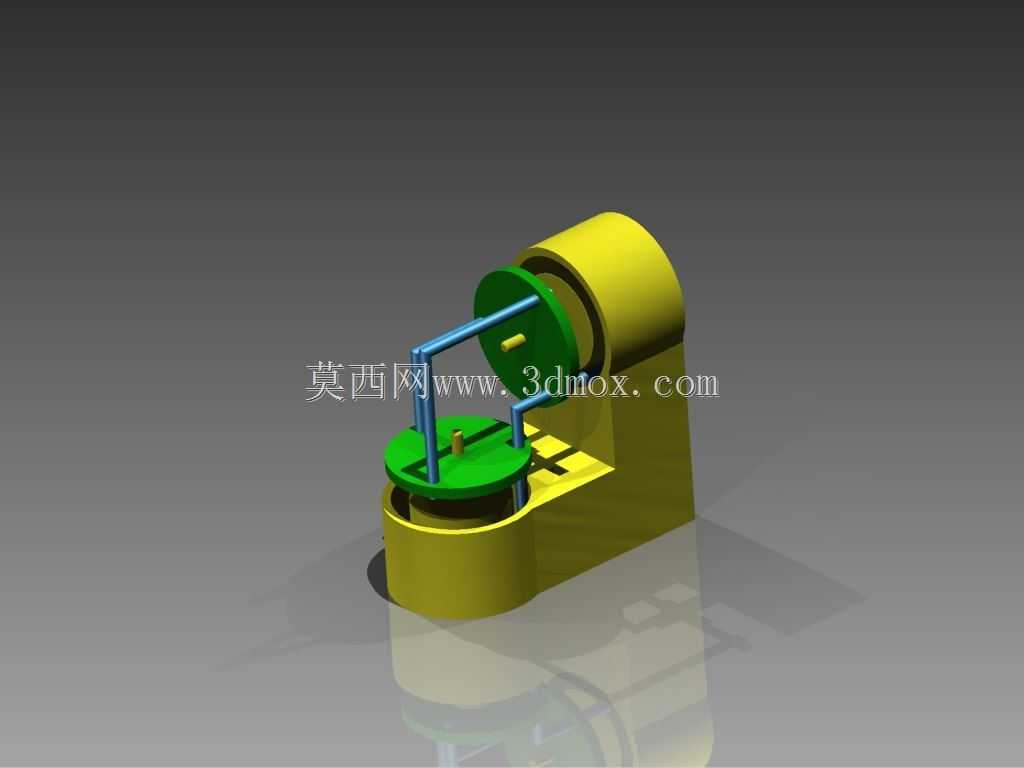

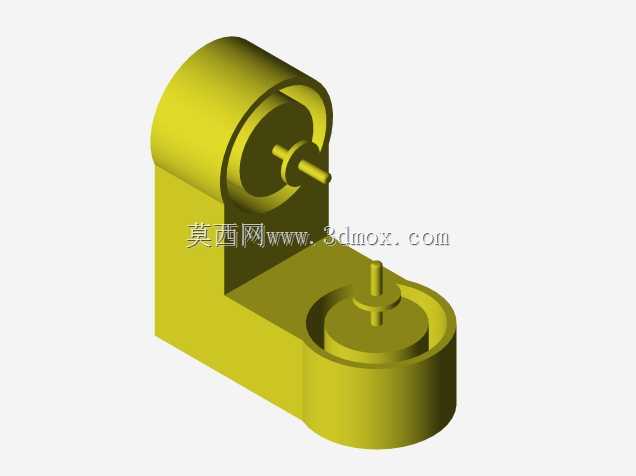

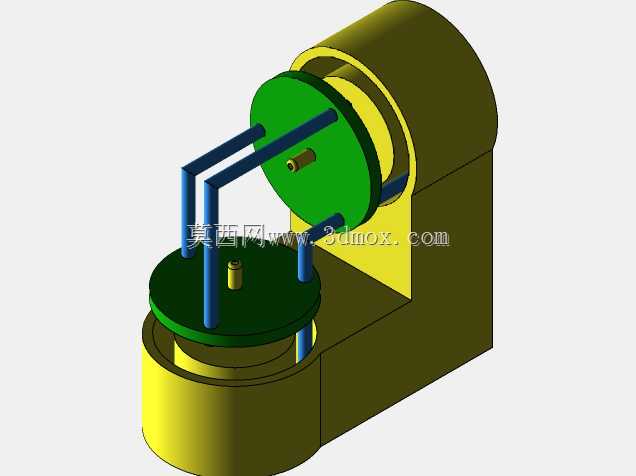

　　功能特性上，这套装置采用摩擦传动原理实现动力的90度转向传递，上下两个平行布置的绿色摩擦盘分别连接输入与输出轴，通过蓝色的传动压杆调整两个摩擦盘的接触压力，可在一定范围内调整传递扭矩的上限，当负载超过设定阈值时，摩擦面会发生打滑，能对后端的执行元件起到过载保护作用，避免动力源堵转损坏。黄色的一体式机座同时承担轴承座、安装基座、防护外壳的作用，输入轴端的圆柱形腔体用来容纳驱动源，可直接适配小型直流电机、气动马达的安装，不需要额外设计转接法兰。

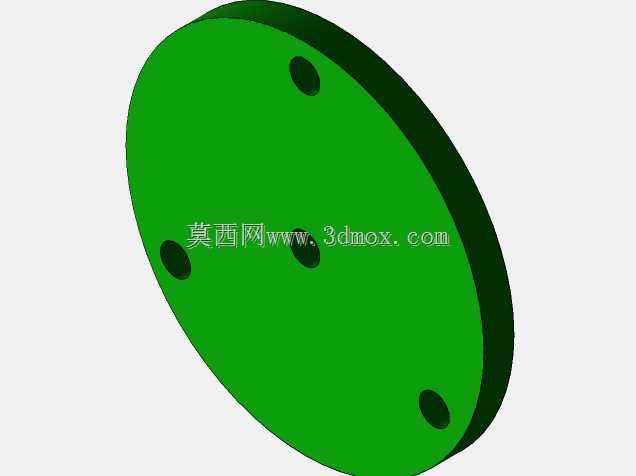

　　设计思路上，整个结构优先考虑装配便捷性，所有零件都采用规则的回转体与简单拉伸结构，没有复杂的曲面特征，加工时仅需要普通车削、铣削工序即可完成，不需要专用的齿轮加工设备，小批量制作的成本极低。摩擦盘采用耐磨的非金属材质，既保证足够的摩擦系数传递动力，又能避免金属直接接触产生的磨损与噪音，压杆结构采用偏心调整设计，转动压杆即可快速调整摩擦盘的压紧力，不需要额外的锁紧螺母，调试操作非常简便。

　　安装边界方面，整个装置的外形轮廓紧凑，机座底部设计有两个定位安装凸台，可直接通过螺栓固定在安装平台上，输入轴与输出轴的轴线垂直相交，中心距误差允许范围在0.2mm以内，对安装精度的要求远低于传统锥齿轮传动。输入轴的轴向长度预留了足够的驱动源安装空间，可适配直径20mm以内的小型驱动元件，输出轴端设计有标准的轴伸与键槽，可直接连接带轮、凸轮等执行元件，不需要额外做轴系改造。

　　从结构细节来看，两个摩擦盘的接触端面做了平面度处理，保证接触时压力均匀，避免局部磨损过快，机座内部的轴孔采用同轴设计，装配时仅需要将轴件穿入轴孔，再安装摩擦盘与压杆即可完成总装，整个装配过程不需要专用工装，普通钳工即可完成操作。运行过程中动力从水平方向的输入轴传入，带动上方的摩擦盘转动，通过摩擦力带动下方垂直布置的摩擦盘转动，最终将动力从垂直方向的输出轴传出，实现90度的动力转向，传动比可通过调整两个摩擦盘的接触位置实现小范围调整，适配不同的输出转速需求。

　　这类无齿轮摩擦传动结构虽然不适合大扭矩传递场景，但在低负载、高转速、需要过载保护的小型设备中，它的可靠性、维护成本、静音表现都远优于传统齿轮传动，尤其适合教学演示场景，能直观展示摩擦传动的原理与90度转向传动的结构特点，也可作为小型自动化设备的动力转向单元使用，在空间受限的安装场景下有很高的实用价值。
