双工位往复式日内瓦间歇传动机构

　　这套双工位往复式日内瓦间歇传动结构，核心解决的是常规单销槽轮机构只能实现单向单工位间歇转位、无法在有限安装空间内完成双向往复分度的工程痛点，在多工位转台、往复送料、间歇进给类设备上有极高的适配价值。日常做非标设备设计时，经常会遇到需要在小行程范围内实现两个工位交替间歇动作的需求，比如小型零件的双工位检测、双色印刷的工位切换、小零件的双向冲压进给，这类场景如果用凸轮分割器，不仅成本高，安装空间要求大，还无法实现往复式的间歇动作；如果用气缸搭配棘轮结构，又会存在冲击大、定位精度不足、高速工况下磨损快的问题，这套双销配合双槽轮的日内瓦结构，刚好能填补这类应用场景的空白。

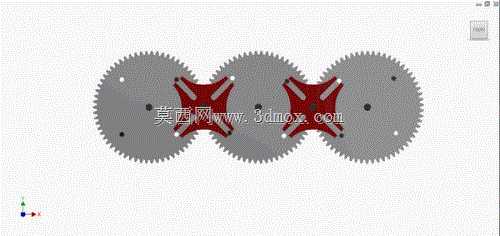

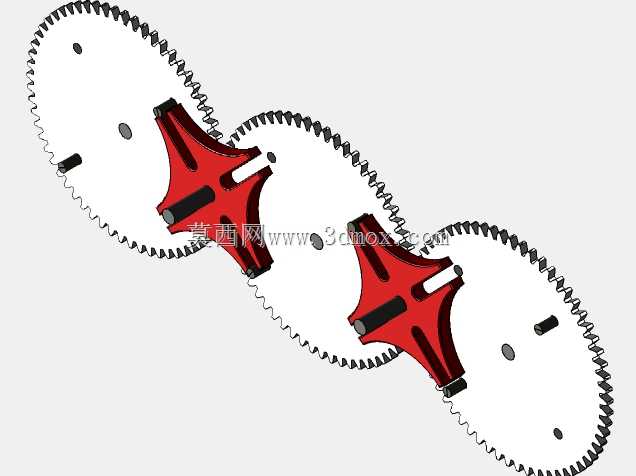

　　从结构逻辑上看，这套机构没有采用传统日内瓦机构单拨销驱动单槽轮的设计，而是在主动拨盘上对称布置两个驱动销，同时匹配两个参数完全一致的槽轮，两个槽轮的径向槽呈对称错位布置，当主动轴连续匀速旋转时，第一个驱动销进入左侧槽轮的径向槽时，会带动左侧槽轮完成固定角度的转位，此时右侧槽轮处于锁止弧贴合的静止状态；当主动轴转过特定角度后，第一个驱动销脱出左侧槽轮，第二个驱动销随即进入右侧槽轮的径向槽，带动右侧槽轮完成反向同角度的转位，左侧槽轮进入锁止静止状态，如此循环往复，就能在主动轴连续单向旋转的前提下，实现两个输出端交替往复的间歇转位动作，不需要额外增加换向结构，传动链极短，可靠性远高于多构件组合的换向间歇机构。

　　做结构设计时需要重点关注几个核心尺寸边界，首先是驱动销与槽轮径向槽的配合间隙，常规工况下间隙控制在0.02-0.05mm即可，间隙过大会导致转位末端存在冲击回差，间隙过小则会在传动过程中出现卡滞，尤其是高速运转时热胀冷缩会进一步缩小配合间隙，很容易出现磨损加剧的问题；其次是锁止弧的配合精度，两个槽轮的锁止弧与主动拨盘的凸弧必须保证完全贴合，锁止弧的半径公差要控制在IT7级精度以内，否则在静止工位会出现窜动，无法保证工位定位的准确性，对于有定位精度要求的检测、装配类工位，甚至可以在锁止弧位置额外增加弹性定位销，进一步消除配合间隙带来的定位误差。

　　安装边界上，这套机构的主动轴与两个从动槽轮的中心距必须严格一致，三个轴的轴线平行度公差要控制在0.01mm/100mm以内，否则会出现驱动销单侧受力、槽轮齿面偏磨的问题，长期运转会导致传动精度快速下降；两个槽轮的输出端可以直接连接工位转盘、摆杆或者进给滑台的曲柄，不需要额外增加减速或者换向结构，整体安装厚度可以控制在30mm以内，非常适合集成在小型自动化设备的内部空间，不会占用过多的设备安装位置。从实际使用场景来看，这套机构的主动轴转速适配范围很广，低速工况下搭配普通深沟球轴承就能实现长期免维护运转，高速工况下只需要将驱动销更换为带滚针轴承的结构，就能将滑动摩擦替换为滚动摩擦，大幅降低运转过程中的磨损和噪音，适配每分钟120次以上的间歇动作需求，比传统的棘轮棘爪结构运转平稳性提升60%以上，冲击载荷更小，适合用在对运转噪音、定位精度有一定要求的轻工机械、电子装配设备、小型包装机械上。设计过程中还要注意动平衡的校核，主动拨盘上的两个驱动销因为是对称布置，本身已经具备较好的静平衡特性，但如果转速超过100rpm，还是需要对主动拨盘做动平衡校正，避免高速运转时产生振动传导到设备其他工位；槽轮的径向槽末端要设计合理的卸荷槽，避免驱动销进入和脱出径向槽时出现应力集中，导致槽轮根部出现疲劳裂纹，尤其是采用45号钢调质处理的槽轮零件，卸荷槽的圆角半径不能小于1mm，能有效提升零件的疲劳寿命。另外这套结构的传动比是固定的，主动轴每旋转一周，两个槽轮各完成一次固定角度的转位，转位角度可以根据实际需求调整槽轮的槽数，比如采用4槽结构就能实现90度的往复转位，采用6槽结构就能实现60度的往复转位，不需要改动主动拨盘的核心安装尺寸，只需要调整槽轮的径向槽数量和驱动销的布置位置，就能适配不同的工位转角需求，设计复用性很强，对于系列化的小型设备开发来说，能大幅缩短结构设计的周期，减少非标零件的种类，降低后续加工和装配的成本。
