民用大涵道比涡轮风扇航空发动机结构

　　该三维结构还原的涡轮风扇喷气发动机，是当前民用干线客机、大型军用运输机的核心动力装置，在商用航空领域，单台该类大涵道比涡扇可提供数十吨级起飞推力，支撑单架次数百名乘客跨洋飞行，在军用特种机平台上，改进衍生型号可满足长航时巡逻、重型装备投送的动力需求，其工作状态直接决定飞行器的航程、载荷能力与燃油经济性。从实际用途来看，该动力装置通过前端大直径风扇将大部分来流直接从外涵道喷出产生推力，仅少部分气流进入核心机参与燃烧做功，相比纯涡轮喷气发动机，外涵道的冷流与内涵道高温喷流在尾段混合后，可大幅降低排气噪音与燃油消耗率，适配亚音速巡航阶段的最优效率区间，是当前亚音速航空飞行器的主流动力选型。

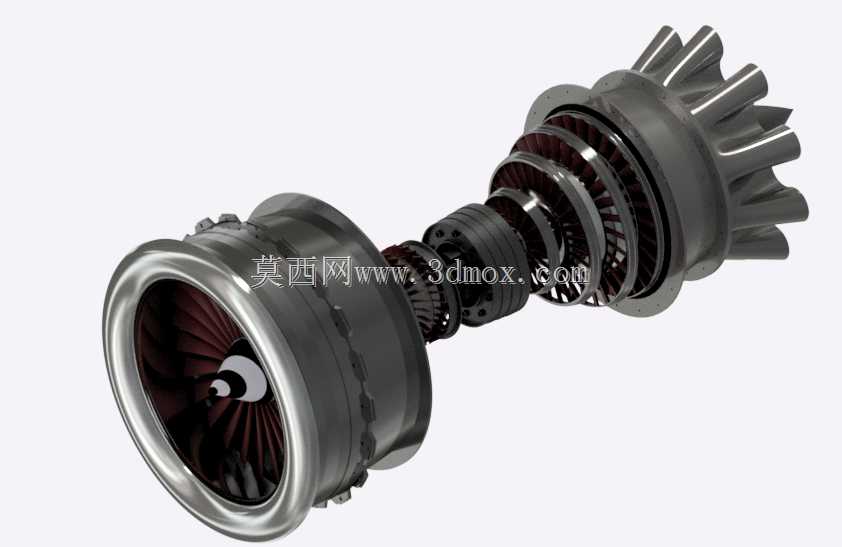

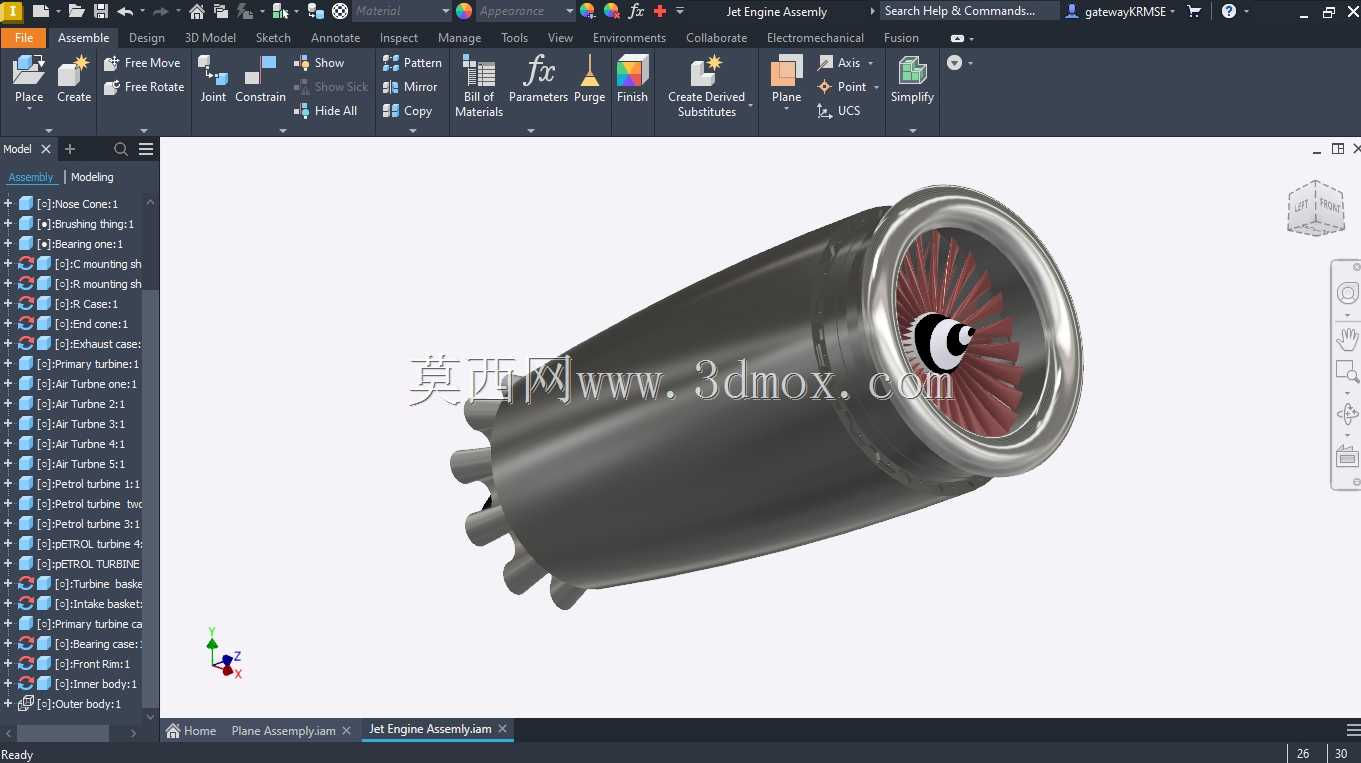

　　从功能特性上看，该结构完整还原了进气道、风扇段、压气机段、燃烧室、涡轮段、尾喷管以及外置安装节的全部结构关系，风扇段采用宽弦叶片设计，可在大流量进气工况下降低叶片颤振风险，压气机段的多级轴流叶片可逐级提升进气压力，为燃烧室提供足够的高压空气，保证燃油充分燃烧释放能量，高压涡轮与低压涡轮分别驱动高压压气机与前端风扇，通过同轴嵌套的转子结构实现不同转速下的动力匹配，外置的安装挂点结构可直接适配机翼吊装的安装形式，匹配机翼承力结构的载荷传递路径。在设计思路层面，该结构优先考虑了气动效率与结构可靠性的平衡，外涵道机匣采用大直径等截面过渡设计，减少气流在涵道内的沿程压力损失，核心机段采用紧凑式布局缩短转子支撑跨距，降低高速转动下的轴系挠度，机匣表面的检修口盖预留了标准快拆结构，可满足外场维护时核心机附件的快速检修需求，尾喷管采用收敛-扩张过渡段，可在不同飞行工况下调整喷流出口状态，保证推力输出的稳定性。

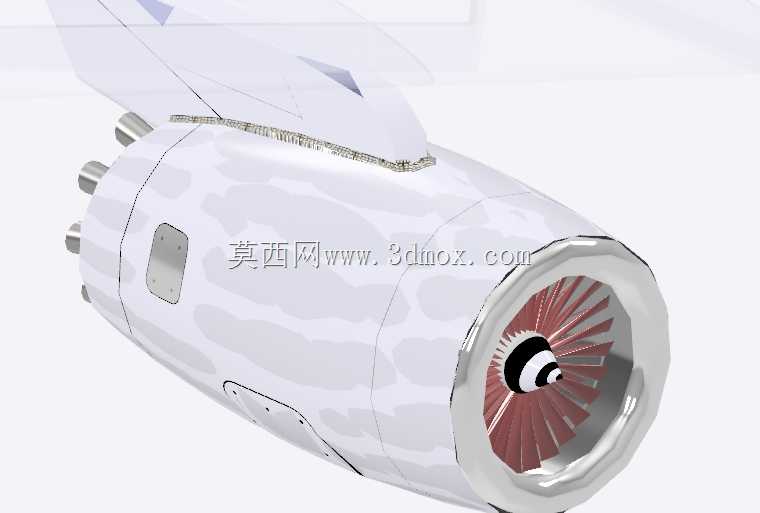

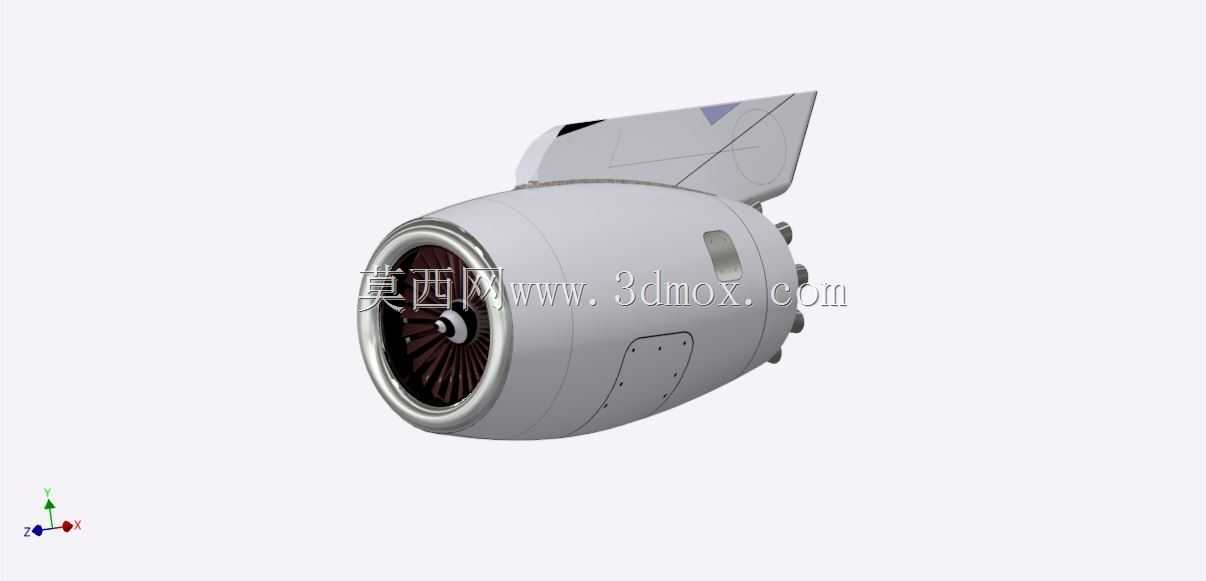

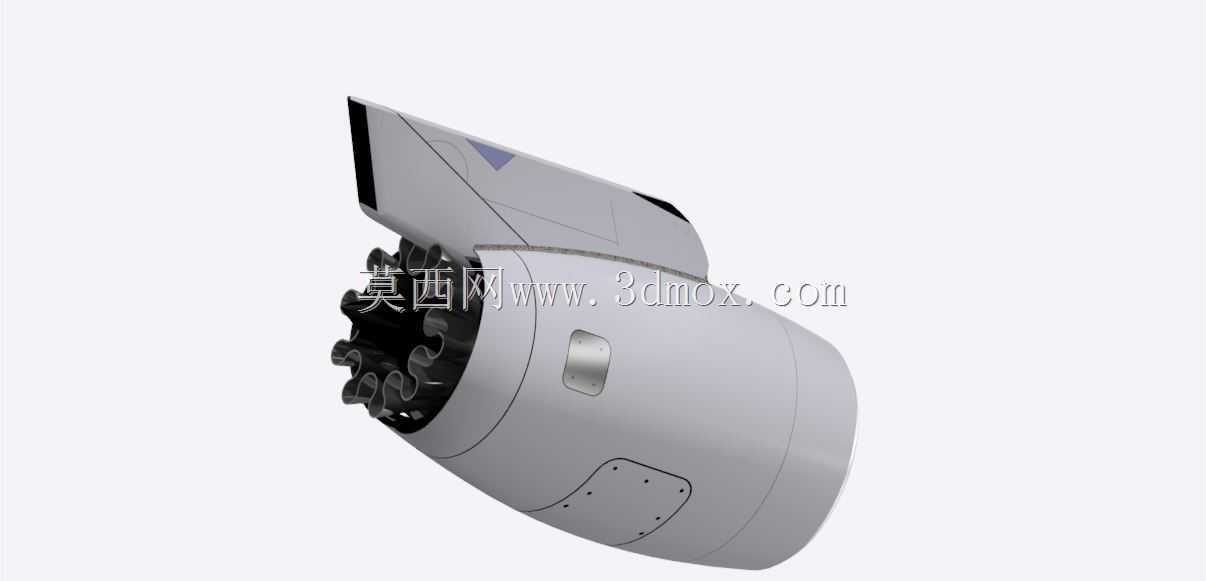

　　从外形尺寸与安装边界来看，该模型还原的大涵道比涡扇最大外径集中在风扇段机匣位置，整体轴向长度与风扇直径的比值约为2.8:1，安装挂点位于核心机上方的承力机匣段，挂点的连接孔位间距符合民用航空发动机标准安装接口规范，发动机与机翼挂架的预留间隙满足飞行状态下的发动机形变、振动位移需求，不会与机翼结构、前缘缝翼、后缘襟翼的运动轨迹产生干涉，进气道唇口采用圆弧过渡设计，可在大迎角飞行工况下保证进气均匀性，避免压气机喘振。

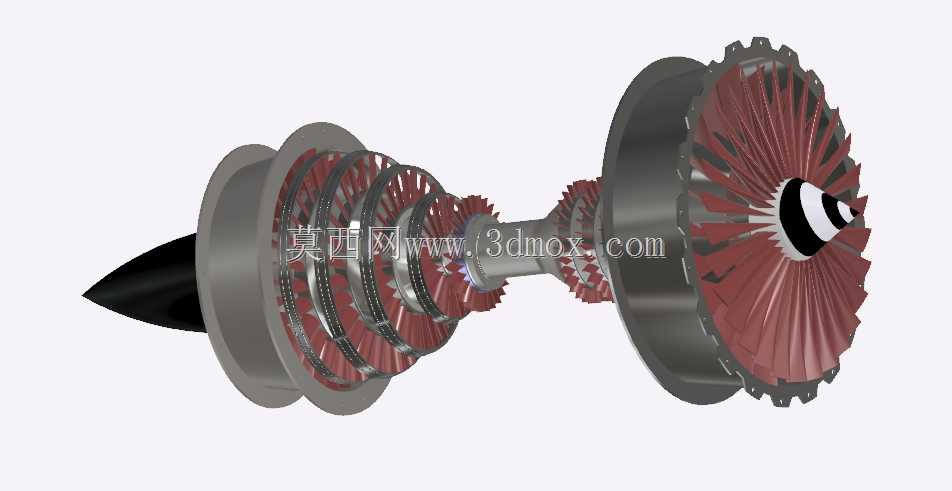

　　在实际工程应用中，该类发动机的三维结构可用于航空类专业的教学演示、机务维护培训的结构认知，也可作为飞行器总体设计阶段的动力段占位模型，用于校核机翼-发动机的气动干扰、安装间隙以及重量配平，模型还原的外部管路、附件机匣细节，可支撑开展发动机短舱包覆设计、地面维护设备的接口匹配设计，转子部分的层级结构可用于演示涡扇发动机的工作原理，帮助设计人员理解不同部件之间的动力传递与气流组织逻辑。
