在轻型通航飞机、早期螺旋桨航空器以及部分特种小型动力装备的动力选型场景中,径向布置的活塞动力机构始终占据着不可替代的位置,这类动力结构凭借紧凑的周向布局、优异的风冷散热条件以及较短的动力输出轴路径,在对自重、迎风面积、散热效率有严苛要求的场景下,比直列、V型动力结构更具适配性。这套五缸径向活塞机构的设计,完全围绕周向均布的核心曲柄展开,五个活塞组件以72度夹角均匀环绕中心曲柄销布置,每一组活塞、连杆组件的运动轨迹都严格指向曲柄回转中心,从根源上抵消了多组活塞往复运动产生的一阶惯性力,大幅降低整机运转时的振动幅值,不需要额外加装大质量平衡轴就能实现平稳的动力输出,这对于自重控制严格的轻型航空动力场景来说,能有效减少不必要的结构配重占比。

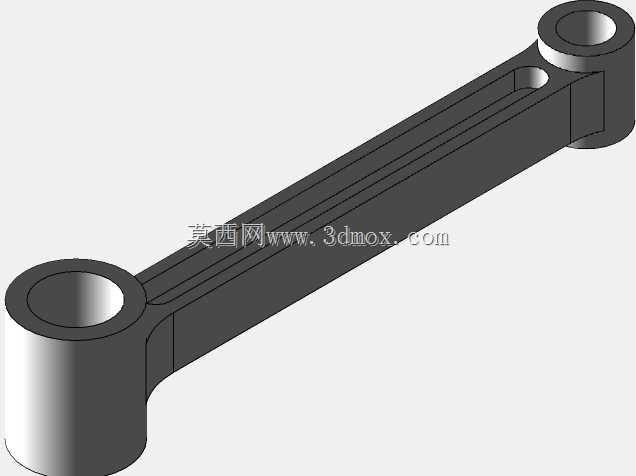

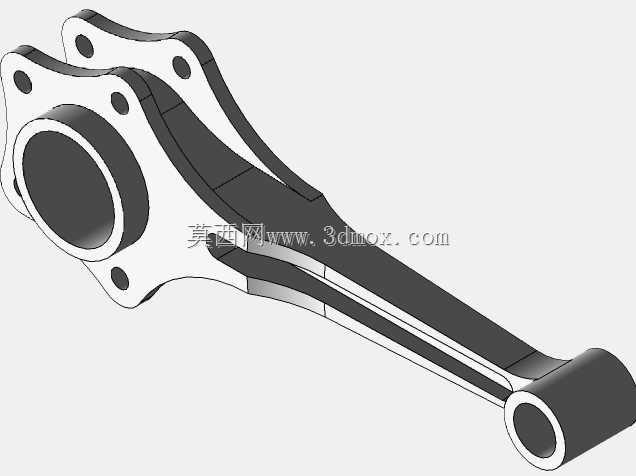

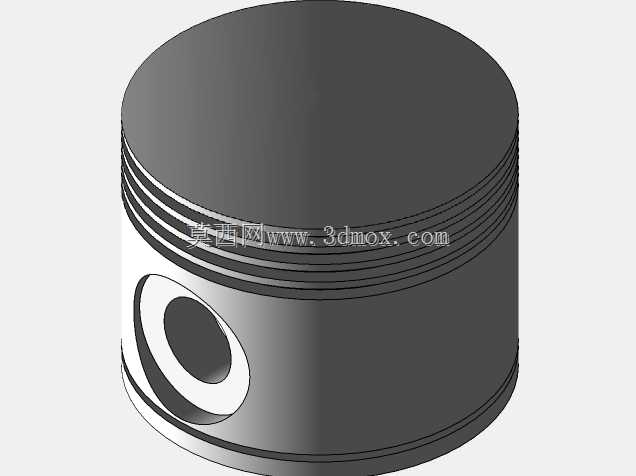

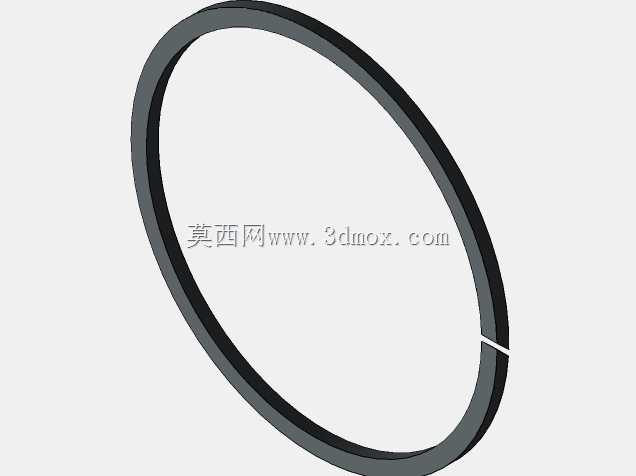

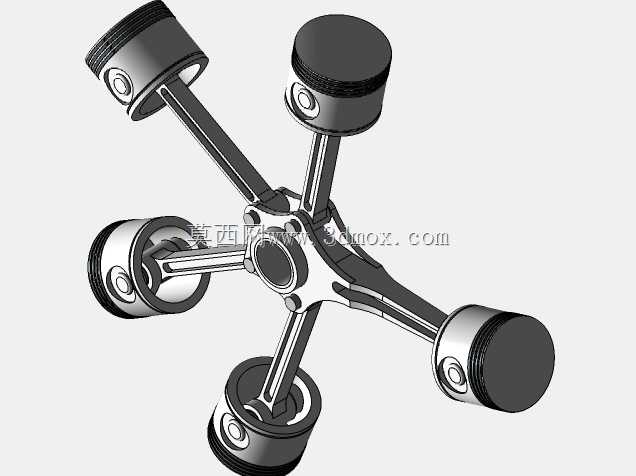

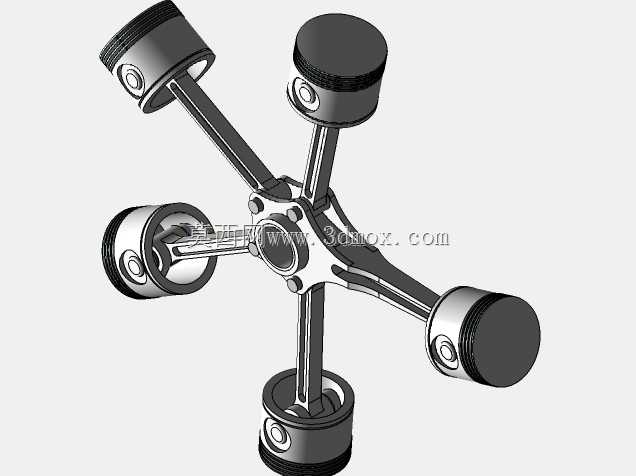

从实际功能实现逻辑来看,这套径向动力机构的每一个活塞组件都采用独立的筒式活塞结构,活塞环槽位置预留了足够的气环、油环安装空间,能够适配往复运动过程中的密封、刮油需求,避免燃烧室漏气与润滑油窜入燃烧腔的问题。连杆组件采用分体式铰接设计,主连杆直接与中心曲柄销配合,其余四个副连杆通过铰接销轴与主连杆的曲柄端凸缘连接,这种设计既保证了五个活塞的往复运动相位严格按照做功顺序错开,又能最大限度压缩中心曲柄区域的结构尺寸,让整个动力单元的径向直径控制在合理的安装边界内,不会因为多缸布置导致核心结构臃肿。
在设计思路的落地层面,整个机构的外形轮廓呈现规则的正五边形周向分布,所有气缸的中心轴线交汇于同一点,也就是曲柄的回转中心,这种对称布局让整机的质心完全落在输出轴的轴线上,在动力输出过程中不会产生额外的偏心力矩,对于安装在航空器机头位置的动力单元来说,能有效降低传动轴系的动平衡校正难度,减少飞行过程中动力端振动传递到机身结构的幅值。安装边界的设计上,动力输出端的轴伸长度、法兰安装孔位都预留了标准的螺旋桨对接接口尺寸,气缸外壁的散热鳍片沿着活塞往复方向平行布置,在航空器前进过程中,迎面气流可以直接顺着鳍片间隙流过每一个气缸外壁,不需要额外布置复杂的水冷管路、散热水箱等附属结构,进一步降低了动力系统的整体自重与故障点。

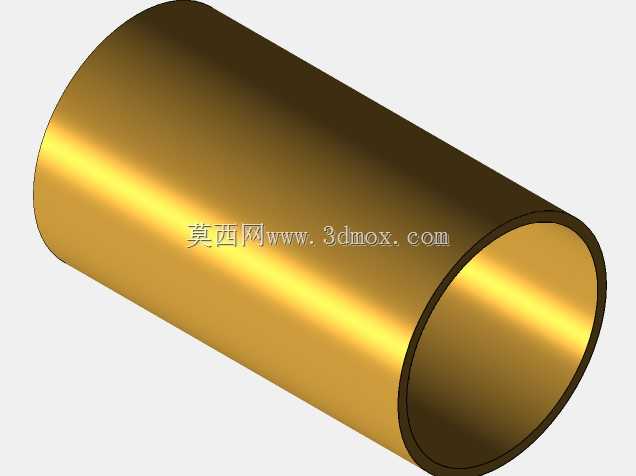

从结构细节的工程考量出发,曲柄部位的润滑油道采用中心通油设计,压力润滑油从曲轴中心的油孔进入,通过曲柄销位置的径向油孔分配到每一个连杆铰接点,再通过连杆内部的油道输送到活塞销位置,保证所有高速往复运动的摩擦副都能得到充分润滑,避免高转速工况下出现干摩擦拉缸、连杆铰接点烧蚀的问题。活塞裙部采用型线优化设计,在活塞受热膨胀后仍能与气缸壁保持均匀的配合间隙,不会因为热变形出现卡滞或者敲缸的异常工况。每个气缸的进排气接口位置都预留了统一的安装法兰面,可以适配顶置气门或者侧置气门的配气机构安装,根据不同的动力输出需求调整配气相位,满足不同转速区间的扭矩输出特性。
在实际应用的适配性上,这种五缸径向结构的做功间隔角均匀,每旋转144度就有一个气缸进入做功行程,动力输出的平顺性远优于同缸数的直列结构,在低转速区间就能输出足够的扭矩,驱动螺旋桨产生稳定的推力,不需要搭配大减速比的减速机构就能直接适配螺旋桨的工作转速区间。整个机构的零部件通用化程度较高,五个活塞、活塞环、气缸套组件可以完全互换,在维护过程中不需要针对不同位置的气缸准备特殊规格的备件,大幅降低外场维护的备件储备压力与检修难度,尤其适合偏远起降场地、维护条件有限的通航作业场景使用。结构强度设计上,曲柄连杆组件的载荷分配经过反复校核,每个连杆的受力方向始终沿着自身轴线方向,不会出现额外的侧向弯矩,在额定功率输出工况下,所有结构件的安全系数都能满足长时间连续运转的强度要求,不会出现局部应力集中导致的结构疲劳失效问题。
