D600规格金属风机防护网罩结构设计

　　在工业通风散热、机电设备配套、暖通空调机组等场景中，外露旋转风机的防护结构是设备安全合规运行的必备部件，D600规格的风扇护罩正是适配直径600mm级别轴流风机的专用防护构件，这类护罩的核心作用是在不阻挡气流流通的前提下，隔绝人员肢体、外来杂物与高速旋转的风叶接触，规避机械伤害风险，同时也能对风叶起到一定的防磕碰保护作用，降低运输、安装、运维过程中外力损伤风叶的概率。

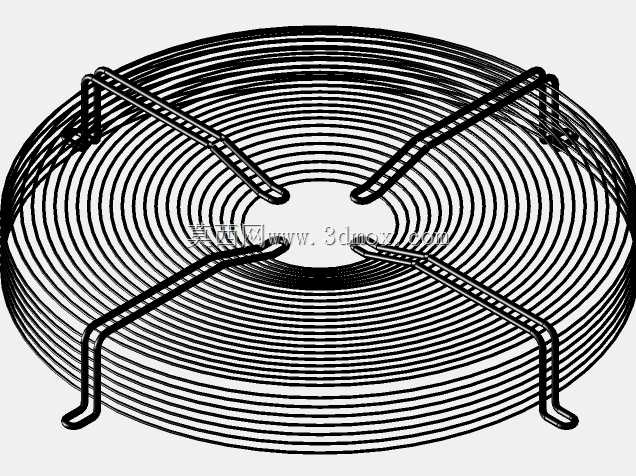

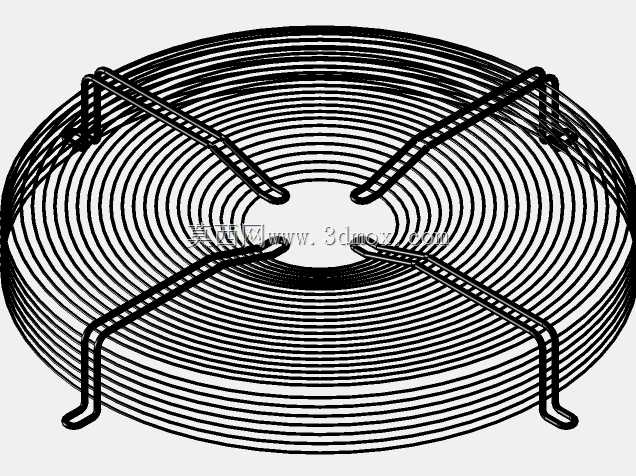

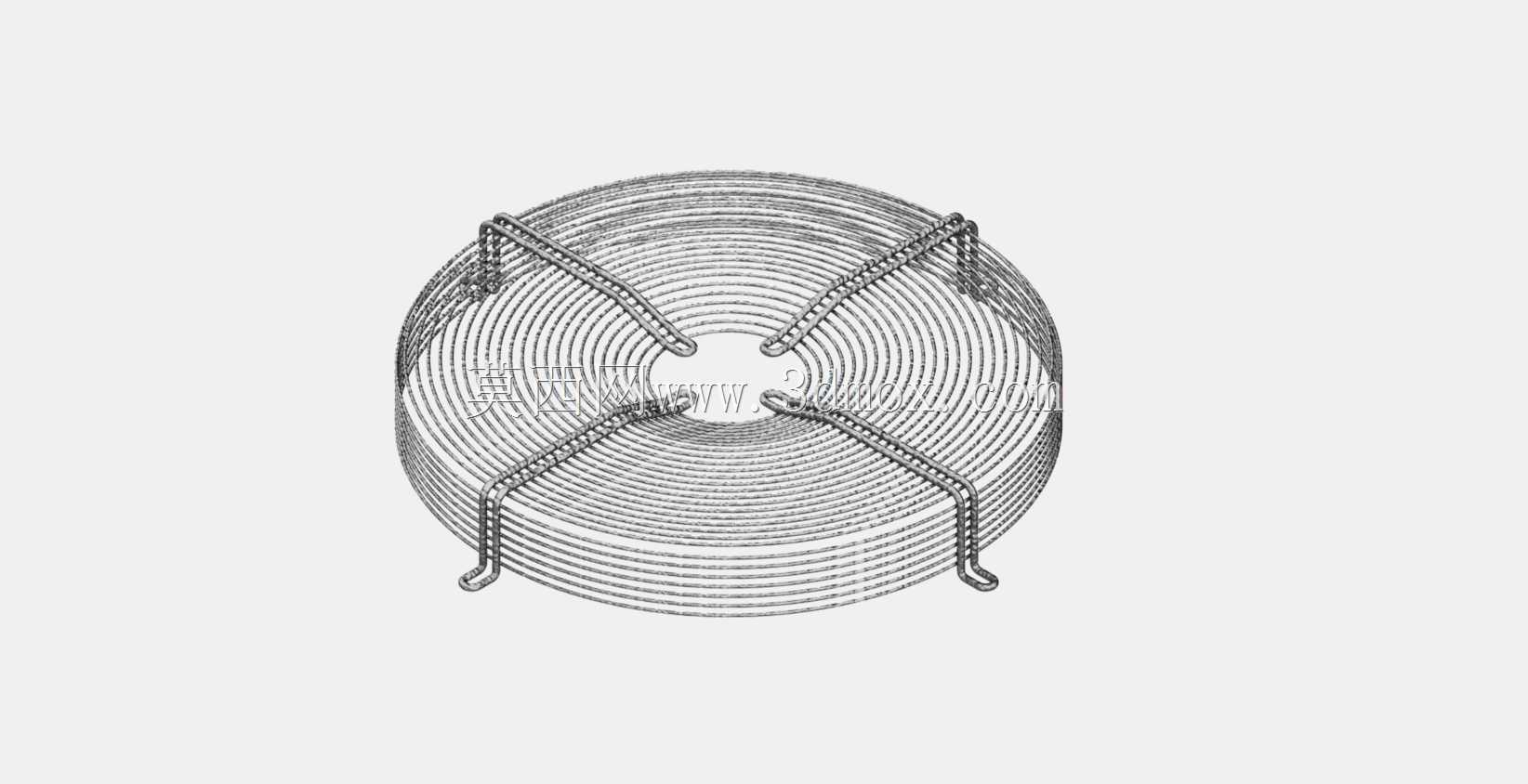

　　从结构设计逻辑来看，这款护罩采用同心圆金属丝排布作为主体防护面，同心圆的丝径选择、圈间距设置经过反复校核：圈间距控制在12mm以内，既可以保证成年人手指无法穿过网面接触风叶，满足机械安全防护的间隙要求，又不会因为丝条过密导致风阻过大，影响风机的送风效率。四根径向分布的金属压筋从护罩中心固定环向外延伸至外圈边框，一方面对整圈的同心圆金属丝起到定位固定作用，避免金属丝受外力出现移位、散圈的问题，另一方面压筋采用弯折成型结构，自身具备足够的结构强度，能够承受一定的正面冲击力，不会因为轻微碰撞就出现大面积变形。护罩外圈采用整圈金属包边设计，所有金属丝的端头都被包覆在包边结构内，避免安装运维过程中金属丝端头划伤操作人员，同时包边结构也作为护罩的安装基准面，平整度控制在1mm以内，保证和风机安装框贴合时不会出现缝隙过大、安装错位的问题。

　　在安装边界的设计上，这款护罩的中心预留了和风机电机轴端避让的中心孔，中心孔直径匹配对应规格风机的电机端盖尺寸，安装时护罩中心不会和电机外壳、轴端紧固件产生干涉。四根径向压筋的末端设置有安装固定脚，固定脚采用弯折成型的挂耳结构，挂耳上预留的安装孔位和常规600mm轴流风机的安装框孔位完全匹配，安装时不需要额外打孔适配，直接用标准紧固件即可完成固定，安装脚的弯折高度经过精准计算，保证护罩安装完成后，网面和风叶之间的安全距离不小于20mm，即使护罩受外力出现轻微形变，也不会和风叶产生刮擦，避免运行过程中出现异响、风叶打坏的问题。

　　从实际使用场景的适配性来看，这款护罩的金属丝表面采用统一的防腐处理，能够适配厂房通风、户外机组、暖通设备等不同使用环境的防腐要求，不会因为长期处于潮湿、多尘的环境中就过早出现锈蚀、结构失效的问题。护罩整体的重量控制在合理区间，不会给风机的安装框带来额外的过重负载，同时整罩的结构刚度经过验证，在设备运输过程中承受常规的颠簸、挤压不会出现不可逆的变形，运抵现场后可以直接安装使用，不需要额外的整形调整。在气流通过性方面，同心圆的丝条采用径向截面为圆形的金属线材，气流通过时的紊流影响被降到最低，不会因为护罩的存在导致风机运行噪音明显升高，也不会过多损耗风机的送风压头，保证风机的散热、通风性能达到设计要求。

　　在结构细节的处理上，所有金属丝的交叉位置都采用电阻点焊固定，焊点位置打磨平整，没有虚焊、脱焊的风险，每一个焊点的强度都经过拉力测试，保证长期受气流震动、温度变化影响不会出现焊点开裂。径向压筋和同心圆网面的接触位置同样采用多点焊接固定，让整个护罩形成一个完整的受力整体，局部受外力时可以将力分散到整个网面结构上，避免局部受力过大出现破损。安装挂耳的位置做了加强弯折处理，反复拆装也不会出现挂耳断裂、变形的问题，适配设备后期运维过程中多次拆装护罩清理风叶、检修电机的使用需求。
