风冷翅片盘管式换热冷凝器结构

　　该结构为典型的风冷翅片盘管式冷凝器，主要用于中小型制冷系统、工业冷却回路以及需要把介质热量快速排向环境空气的场合。在实际工程中，这类部件常出现在冷干机、小型冷水机组、机柜温控单元、实验设备冷却模块以及部分工艺循环温控系统中。其核心任务不是简单“把管子做弯”，而是在有限安装空间内建立稳定的气—液换热路径，使管内高温气态制冷剂或冷却介质在流经蛇形管段时逐步降温、冷凝，并通过外侧密集翅片把热量传递给横掠翅片表面的空气。

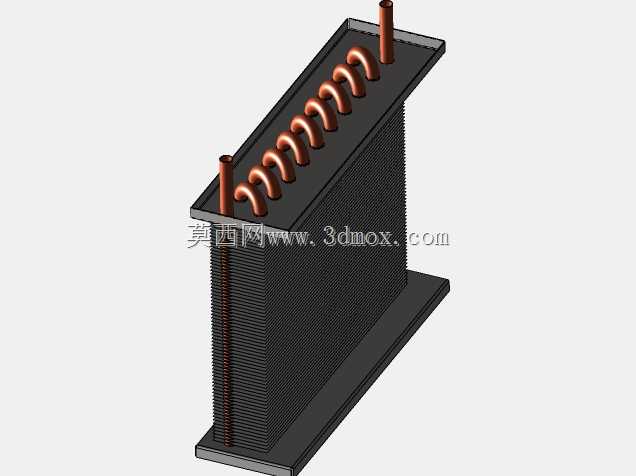

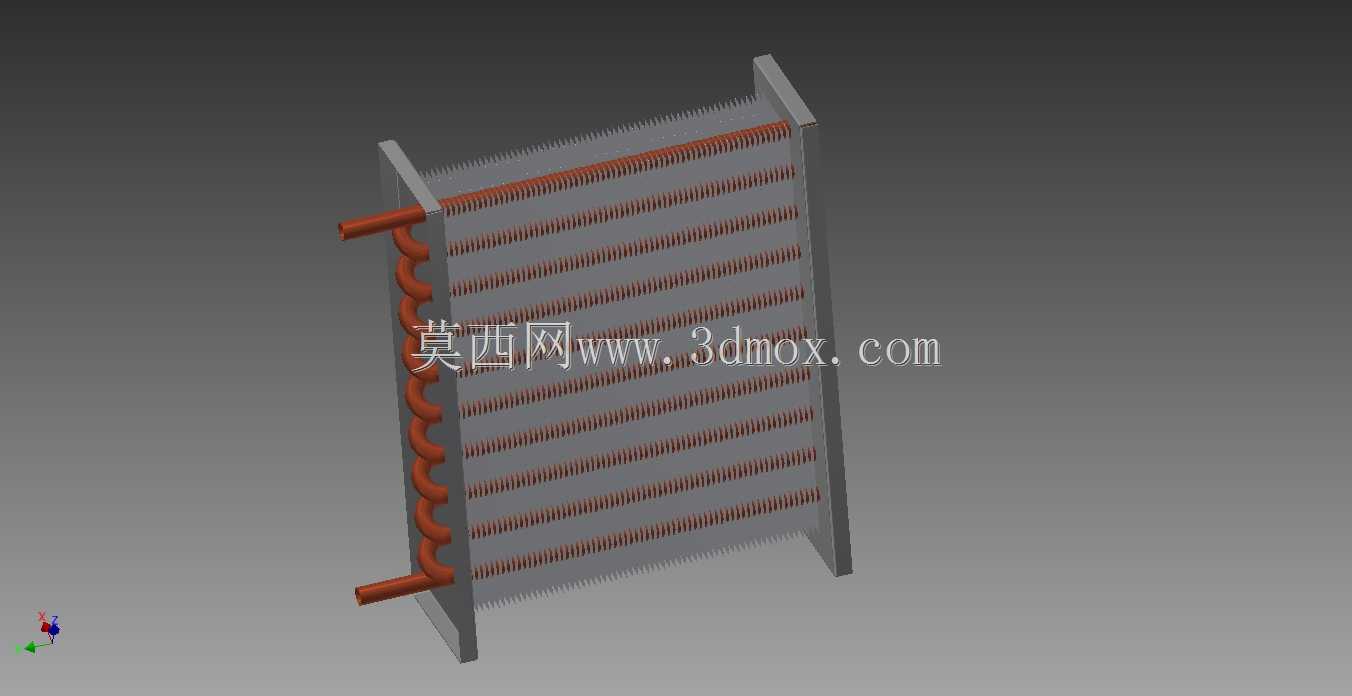

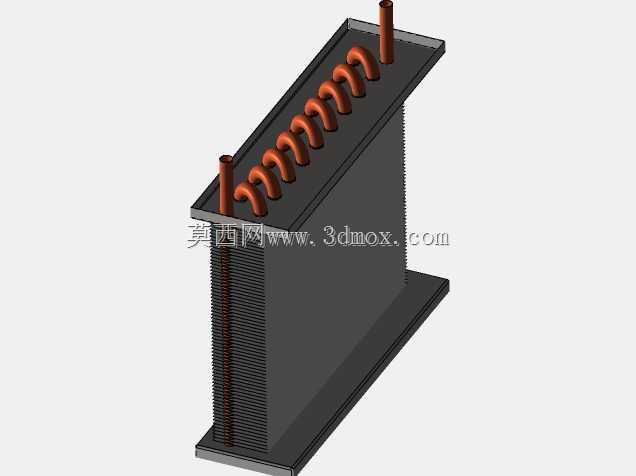

　　从结构组成看，模型由两侧支撑板、多根平行排布的水平换热管、连接相邻管段的U形弯头、贯穿翅片组的整体管束以及进出口接管构成。水平管段沿高度方向分层布置，端部弯头在同一侧板外侧依次连接，形成连续折返的蛇形流路。这种流路安排有利于控制介质在管内的流速与压降：流速过低会削弱内壁换热，流速过高则会增加流动阻力并对系统泵或压缩机造成不必要的负担。分层折返还能让冷凝过程在不同管段中逐步完成，避免单一路径过长导致的积液与温度梯度过分集中。

　　翅片是该结构提升空气侧换热能力的关键。由于空气侧换热系数通常低于管内介质侧，单纯依靠光管外表面难以满足散热量要求，因此采用大面积薄翅片扩展换热面。翅片沿管束方向等距穿片，与管壁形成紧密接触，使管内热量能够迅速传导至翅片表面，再由空气带走。翅片间距需要结合使用环境确定：间距过小，在粉尘或纤维较多的车间内容易堵塞，清洗维护频率升高；间距过大，则单位体积内的换热面积下降，整体外形尺寸被迫增大。模型呈现的是较常规的闭式翅片排布，适合环境相对洁净、强制通风条件明确的安装场景。

　　两侧支撑板承担管束定位与整体刚度作用。板体上开设与管位对应的孔位，保证多层换热管在穿片、胀接或焊接后保持一致间距。端部弯头集中布置在支撑板外侧，这种处理方式在制造和检修上都有现实意义：一方面，焊接或钎焊区域集中，便于工装定位与质量检查；另一方面，若系统运行中出现接头渗漏，维护人员可以直接在侧板外侧处理，而不必拆解整片翅片组。进出口接管从同侧伸出，也使设备与外部管路的连接界面更清晰，便于在整机布局中安排阀门、视液镜或集液器等附件。

　　在设计思路上，这类冷凝器需要同时平衡换热能力、风阻、容尘量、结构强度和安装边界。模型中的长方体芯体轮廓决定了它适合嵌入矩形风道或直接与轴流风机、离心风机配合使用。若采用吸风式布置，风机位于冷凝器出风侧，空气穿过翅片后被抽走，芯体表面风速相对均匀；若采用吹风式布置，风机位于进风侧，则需要关注正对风机区域的局部高速区和边缘低速区，避免换热面利用不均。对于结构设计人员来说，三维模型的价值不仅在于表达外观，更在于提前核对管束与翅片边缘是否会与风机罩、钣金框架、管路接头发生干涉。

　　外形尺寸方面，该模型的安装边界主要由芯体高度、宽度、厚度以及接管伸出长度共同决定。设备布置时不能只按翅片组外轮廓预留空间，还应在弯头侧保留足够的操作距离，用于焊接、检漏、保温或后续更换接头；进出口接管方向也需要与系统管路走向一致，避免形成额外应力。若冷凝器被固定在箱体骨架上，支撑板上的安装孔位、孔径与孔距将直接影响支架设计。考虑到运行中铜管与翅片、钢支架之间存在热膨胀差异，固定方式不宜在所有方向上完全锁死，应通过合理的约束设计减少热应力对焊缝和管口的影响。

　　从介质流程角度看，高温气态介质从上部或靠近上部的接口进入后，沿蛇形管向下折返流动，随着热量被空气带走，管壁附近会逐渐形成凝液。凝液在重力作用下向低位管段和出口汇集，因此出口位置通常需要考虑液态介质的顺畅排出。若流路设计不当，局部管段可能形成液封或滞留，使有效换热面积减少，并造成压力波动。模型中进出口均位于同侧且上下分布，这种方式有利于在整机内部缩短连接管路，但在具体系统匹配时仍需结合流量、冷凝温度以及接管管径重新核算。

　　空气侧流动同样需要细致处理。翅片组形成了大量狭窄通道，空气横掠时会在翅片间形成连续对流，但也会产生不可忽视的阻力。选型时不能只看标称换热量，还要把冷凝器阻力与风机性能曲线叠加，确认实际风量能够落在设计区间。若风量不足，即使管束和翅片面积足够，冷凝压力也会升高，系统效率下降；若风量过大，虽然换热增强，但风机功耗和噪声会增加，且在低温环境下可能导致冷凝能力过剩，影响系统稳定运行。

　　在三维建模层面，该类结构适合采用参数化方式建立。先确定管束列数、排距、层间距和翅片厚度，再生成端部弯头与支撑板，能够快速形成不同规格的衍生方案。翅片数量较多，建模时应注意特征数量对装配体性能的影响；对工程出图而言，可通过阵列、配置和简化表达来兼顾视觉完整性与软件运行效率。模型还应保留进出口接口的基准位置，以便后续在总装中与管路、风机和箱体进行协同设计。

　　总体来看，这台风冷冷凝器的结构重点在于以蛇形管束提供连续冷凝流路，以密集翅片扩展空气侧换热面积，并通过两侧支撑板形成可安装、可维护的整体模块。它适用于空间紧凑、需要强制风冷散热的制冷与温控设备。对结构工程师而言，真正需要把握的不是单个零件的形状，而是换热流路、空气流通、接管边界、支撑固定与维护空间之间的工程协调关系。
