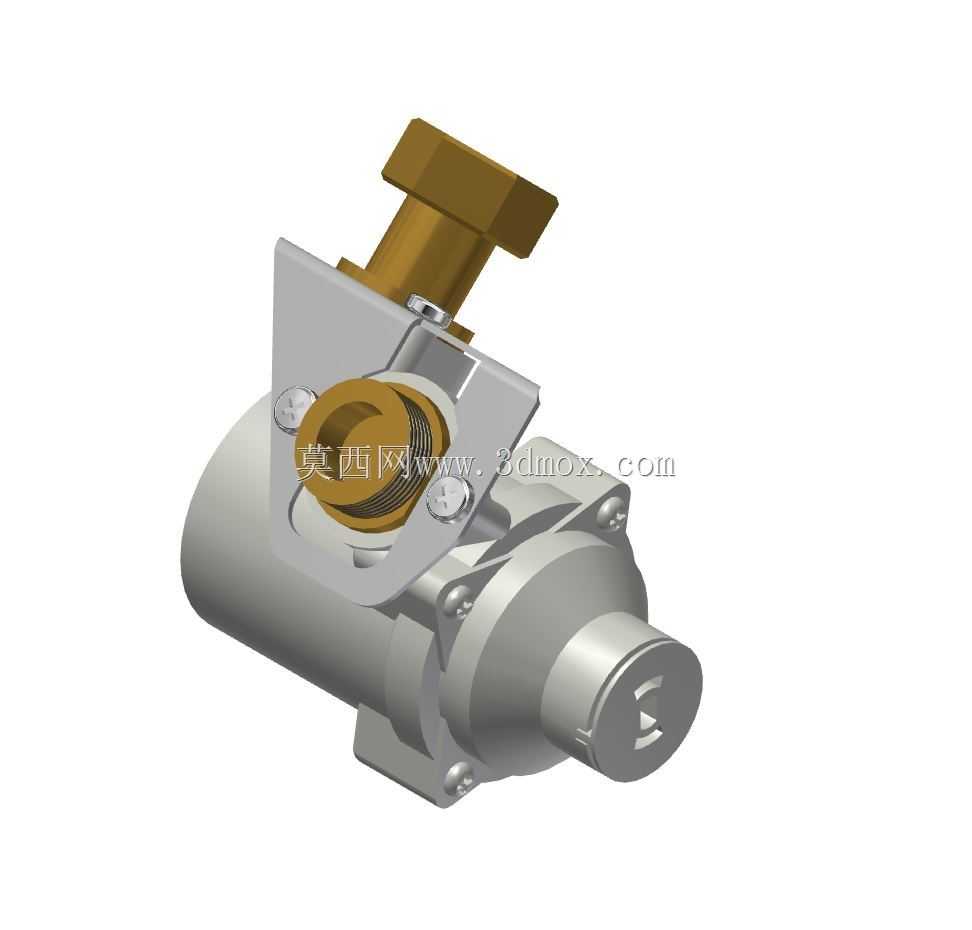

家用供暖系统Alpha旋风除污分离组件

　　在民用分户供暖系统的实际运维场景里，管路内的焊渣、氧化皮、泥沙等固体杂质一直是影响换热效率、损坏循环泵与换热末端的核心诱因，这类杂质随供暖水循环过程中，会逐步堆积在换热器流道、地暖盘管弯头、泵体叶轮间隙处，轻则造成管路通径缩小、循环阻力升高、室内采暖温度不均，重则会卡滞叶轮、磨坏密封件，导致供暖系统故障停机。本次拆解建模的这款旋风分离组件，就是针对家用供暖小口径管路场景开发的集成式除污部件，区别于传统的Y型过滤器需要频繁拆洗滤网、过滤精度受网孔限制的痛点，它依靠旋流离心原理实现固液分离，无需滤网即可持续拦截管路内的固体杂质，大幅降低用户的后期维护频次。

　　从结构设计逻辑来看，整个组件采用同轴式布局，主体为圆柱形旋流腔室，进水端采用切向入口设计，当带杂质的供暖水以一定流速从切向入口进入腔室后，会沿腔体内壁形成稳定的旋流场，密度远大于水的固体杂质会在离心力作用下被甩向腔壁，随后沿壁面下滑至底部的沉污区，经过分离的洁净水则从腔体中心的导流管向上流出，进入后续供暖管路。顶部设置的排气接口可同步排出系统循环过程中析出的游离气体，避免气堵造成的管路循环不畅，这一集成设计把除污、排气两个功能整合在同一个组件上，减少了管路的接头数量，也降低了漏水风险。

　　从安装边界来看，这款组件的接口尺寸适配家用供暖系统常用的DN20、DN25管路规格，整体安装长度控制在140mm以内，最大外径约65mm，不管是壁挂锅炉下方的狭小安装空间，还是分集水器旁的管路节点，都能找到合适的安装位置，不需要额外预留过大的操作空间。固定方式采用侧面带安装孔的支架结构，支架与主体腔体采用螺栓紧固，安装时可以先把支架固定在墙面或者设备侧板上，再将主体与管路连接，后期维护拆卸沉污段的时候不需要拆解整个管路接口，仅需拧下底部的沉污端盖即可排出积攒的杂质，操作时不需要排空整个系统的存水，单人用常规扳手即可完成维护操作。

　　细节结构设计上，旋流腔内部的中心导流管做了渐缩式收口处理，能够避免已经被甩到腔壁的杂质被中心流卷吸再次进入洁净水路，切向入口的流道做了圆弧过渡，减少水流进入旋流腔时的局部阻力损失，降低整个组件对系统循环压头的损耗，经过实测在额定工况下，该组件的局部阻力系数仅为2.3，远低于同规格带细滤网的Y型过滤器的阻力值，不会对家用供暖系统的循环流量造成明显影响。顶部的排气阀接口采用标准外螺纹连接，可适配市面上常见的自动排气阀，也可以根据安装需求换装手动排气堵头，适配不同用户的安装习惯。材质选择上，主体承压腔采用黄铜锻压成型，表面做镀镍处理，兼顾耐腐蚀性与结构强度，能够承受供暖系统最高120℃的水温、1.0MPa的工作压力，完全满足民用供暖系统的工况要求，支架部分采用不锈钢冲压成型，避免长期使用出现锈蚀影响固定强度，内部的导流部件采用耐高温的工程塑料注塑成型，表面光滑不易结垢，同时降低了整体的制造成本与产品重量。

　　在实际工程选型应用中，这款组件通常安装在壁挂锅炉的回水入口端，也就是循环泵的吸入侧，这样可以让所有从供暖末端回来的带杂质水流先经过分离处理，再进入锅炉的换热器与循环泵，最大程度保护锅炉内部的精密流道与泵体部件；也可以安装在地暖分集水器的回水主杠位置，拦截地暖盘管内冲刷出来的泥沙与生物粘泥，避免杂质进入锅炉。相比传统的过滤类除污产品，这种旋风分离结构没有易损的滤网部件，不存在滤网被杂质堵塞造成水流量衰减的问题，也不需要每年供暖季前拆洗滤网，仅需在每个供暖季结束后打开一次排污端盖排出沉渣即可，维护成本极低。建模过程中需要重点关注切向入口与旋流腔的相贯线处理，这个位置的曲面顺滑度直接影响旋流场的形成效果，如果建模时出现折线或者突兀的曲率变化，会导致实际使用时旋流紊乱，分离效率大幅下降；另外中心导流管的插入深度也是关键参数，插入过深会把沉污区的杂质重新卷起，插入过浅则会导致未完全分离的水流直接进入出水管路，建模时需要严格按照流道仿真的尺寸参数来定位，保证导流管下端入口处于旋流场的中心稳定区。同时各个连接螺纹的同轴度也需要在建模时做好基准约束，避免后期加工装配时出现螺纹偏斜，导致安装时管路别劲、出现漏水隐患。
