三通法兰式饲料检查阀结构设计

　　在饲料加工的气力输送与重力落料管路系统中，管路内部的物料堵塞、杂质卡滞是长期困扰产线运维的常见问题，常规管路为封闭结构，出现堵料时需要逐段拆卸管路排查，不仅停机时间长，拆装过程中还容易出现物料撒漏、密封件损坏的问题，这款三通法兰式检查阀就是针对饲料输送管路的运维痛点设计的专用管路部件。

　　从实际应用场景来看，该阀主要安装在饲料加工产线的物料输送管路拐点、物料流向切换节点、易发生堵料的垂直落料段与水平输送段衔接位置，日常生产过程中阀体内腔与输送管路完全贯通，不会对物料的正常输送造成额外阻力，当管路出现物料输送不畅、疑似有异物进入管路的情况时，不需要拆卸整段管路，可直接通过该阀的检查开口快速观察管路内部的物料流动状态，清理卡滞的结块饲料或者混入的杂质，大幅缩短故障排查与处理的时间。

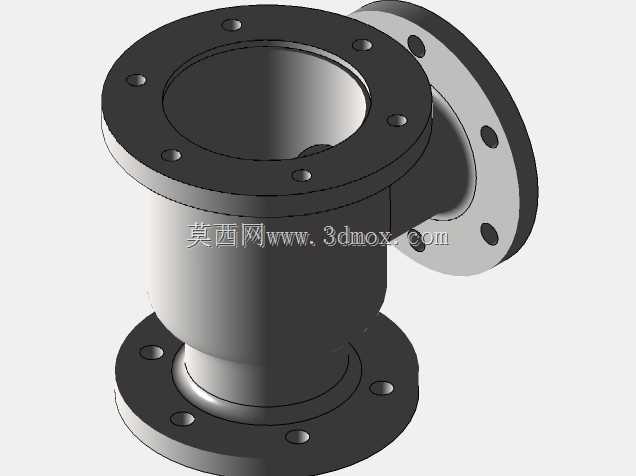

　　从结构设计思路来看，这款阀采用了三通式的壳体结构，三个连接端全部采用标准圆形法兰设计，法兰端面均匀分布螺栓安装孔，安装时可直接与同通径的输送管路法兰通过螺栓紧固，法兰端面预留有密封件安装槽，安装配套密封垫后可保证粉体输送工况下的密封性能，避免输送过程中出现粉尘泄漏的问题，符合饲料加工车间的粉尘防爆与职业卫生要求。阀体的主体流道采用等径设计，内部流道做了圆弧过渡处理，没有突兀的变径或者直角结构，能够避免饲料颗粒在输送过程中出现破碎，也能减少物料在阀体内壁的残留积料，降低不同批次饲料生产过程中的交叉污染风险。

　　在安装边界方面，这款阀的三个法兰端面分别朝向垂直向上、垂直向下与水平侧向三个方向，可直接适配垂直管路与水平管路的T型衔接场景，安装时需要注意预留足够的操作空间，保证检查口开启时不会被周边的管路、设备构件遮挡，方便运维人员观察内部情况与开展清理作业。阀体的整体结构采用等壁厚设计，在保证壳体结构强度能够承受粉体输送过程中的风压、物料冲击载荷的前提下，尽可能控制阀体自身重量，降低管路支撑结构的载荷负担。法兰上的螺栓孔采用跨中分布设计，与常规输送管路的法兰孔位完全匹配，不需要额外加工转接法兰，可直接替换原有管路的三通接头，不需要对现有管路进行大规模改造，适配性较强。

　　从功能特性来看，这款阀除了具备常规三通接头的管路衔接、物料导流作用外，核心的检查功能可实现管路内部状态的快速观测，在饲料生产的换批清理环节，也可通过该检查口快速冲洗阀体内腔的残留物料，减少清洁作业的工作量。阀体的内壁做了光滑处理，没有卫生死角，不容易积存饲料残渣，能够避免长期使用过程中出现残渣霉变影响饲料品质的问题。在实际选型应用中，需要根据输送管路的通径匹配对应规格的阀体，保证法兰连接尺寸与管路通径一致，避免出现通径不匹配导致的物料流速变化、堵料风险提升的问题。
