蝶阀式节流调节阀体结构三维设计

项目分类:阀门 发布时间:2025-02-16 ID:927163
  • 蝶阀式节流调节阀体结构三维设计
  • 蝶阀式节流调节阀体结构三维设计
  • 蝶阀式节流调节阀体结构三维设计
  • 蝶阀式节流调节阀体结构三维设计
  • 蝶阀式节流调节阀体结构三维设计
  • 蝶阀式节流调节阀体结构三维设计
  • 蝶阀式节流调节阀体结构三维设计
  • 蝶阀式节流调节阀体结构三维设计
  • 蝶阀式节流调节阀体结构三维设计
  • 蝶阀式节流调节阀体结构三维设计

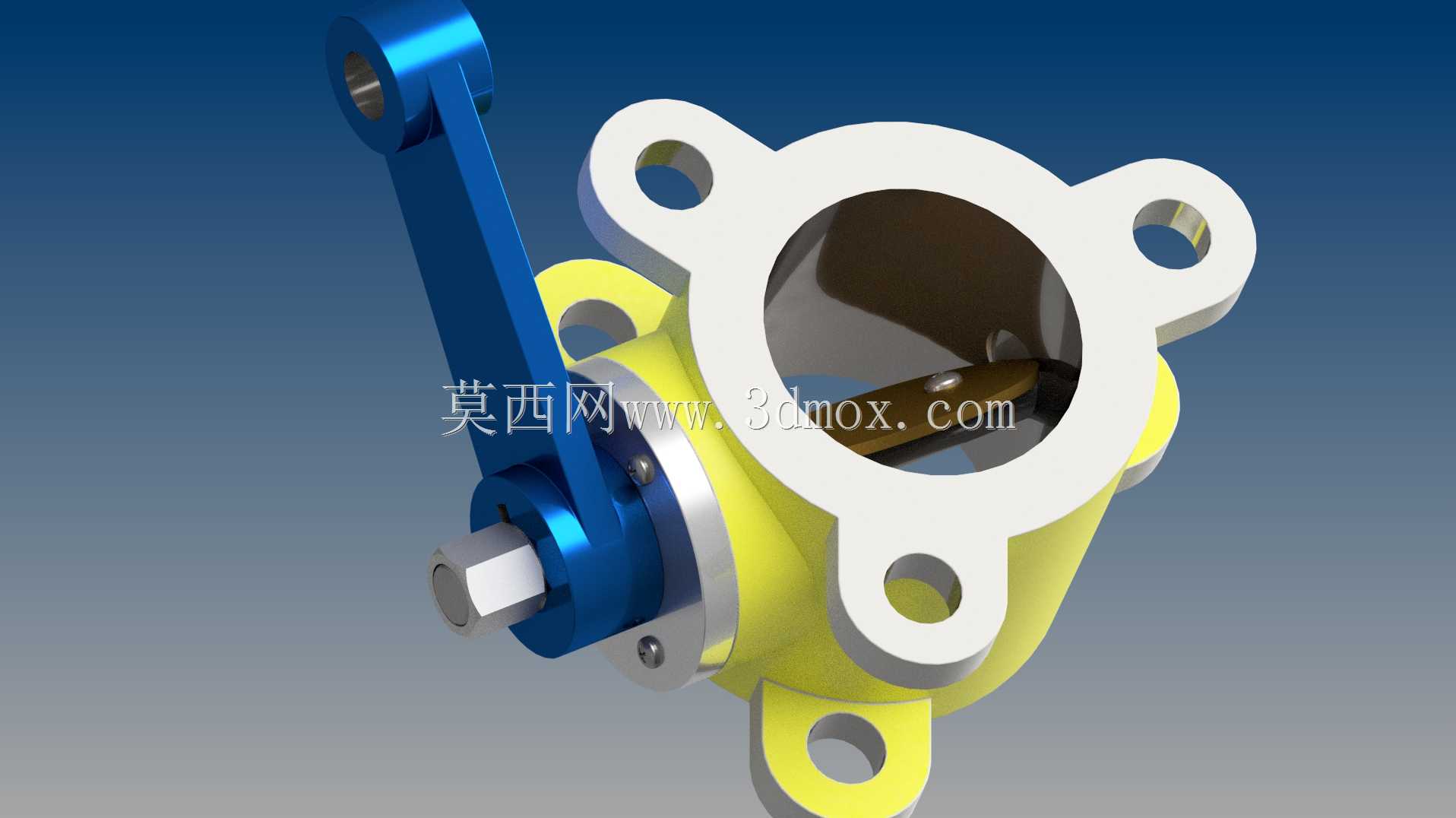

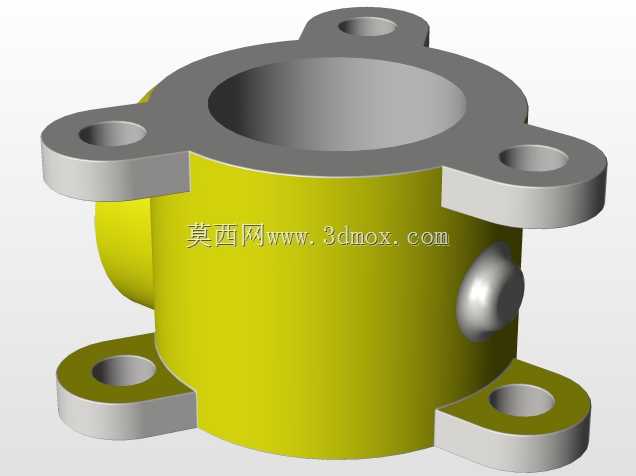

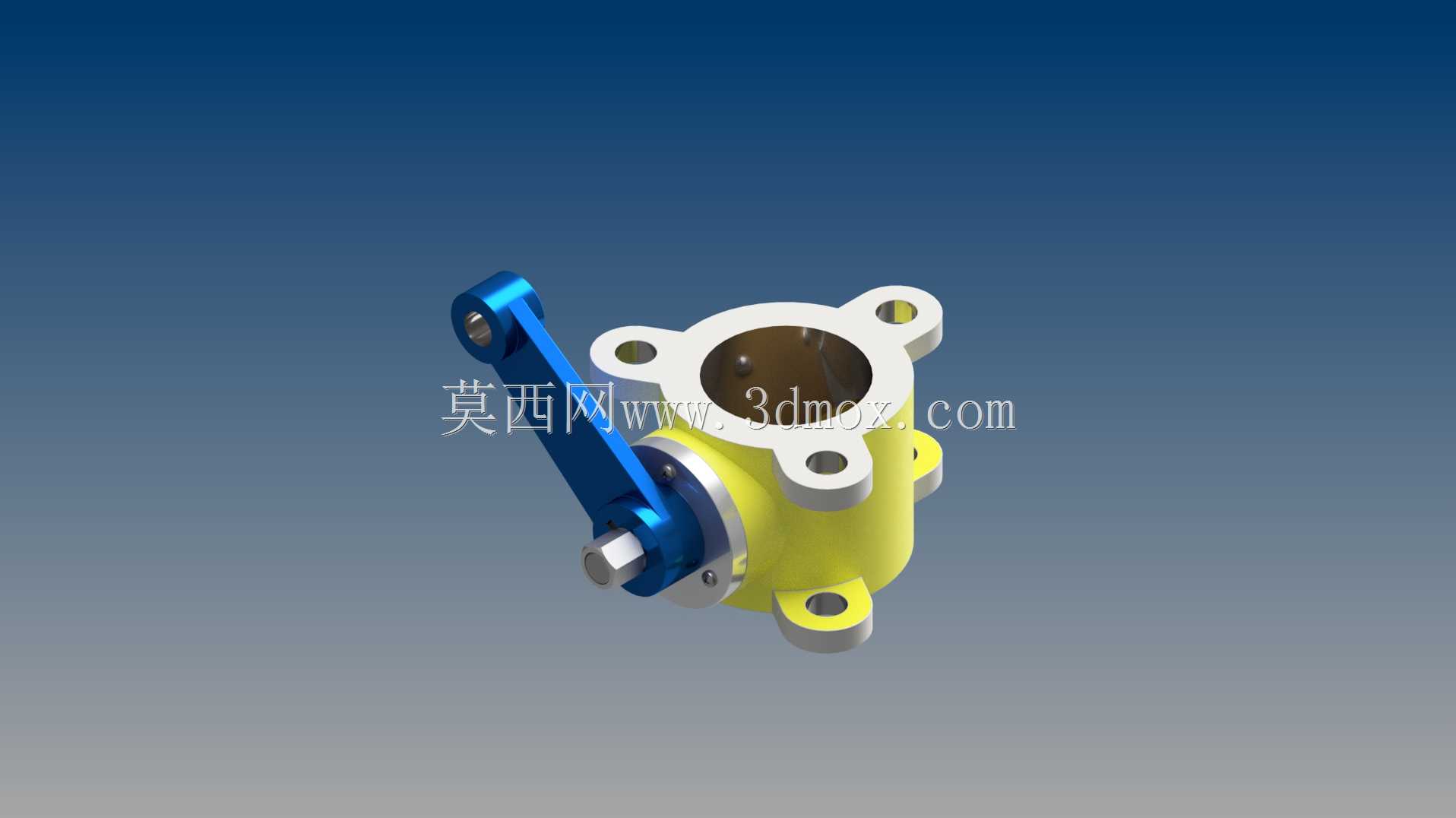

  在流体输送管路系统中,节流类蝶阀的应用覆盖了从化工介质输送、小型动力设备进气控制到民用流体管路调节的多个场景,这类部件的核心作用是通过改变过流截面的通流面积,实现管路内介质流量、压力的精准调控,相比传统闸阀、截止阀,蝶式节流结构的流阻更小、启闭行程更短,在中小通径的低压管路场景中具备极高的应用性价比。本次呈现的蝶式节流结构,在设计阶段优先考虑了安装适配性与动作可靠性,阀体采用三耳式法兰连接结构,三个安装孔沿法兰圆周均匀分布,相比常规四方法兰能够在保证连接强度的前提下减少安装紧固件数量,适配安装空间局促的管路布局场景,法兰端面的密封槽预留了标准密封件的安装位,可适配橡胶、聚四氟乙烯等多种材质的密封垫片,满足不同温度、腐蚀特性介质的密封需求。

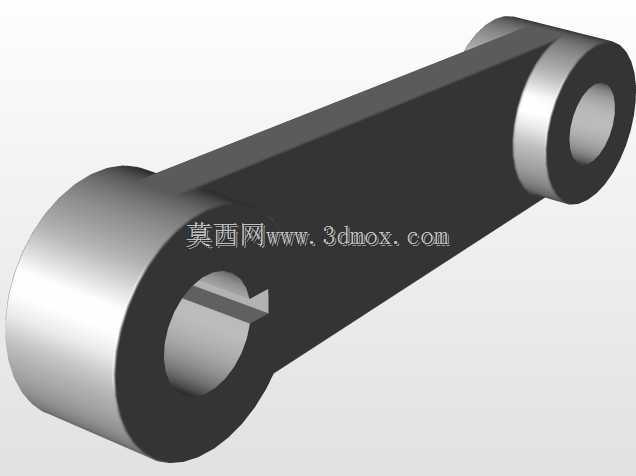

  从结构功能来看,该节流阀的核心动作部件为绕阀杆轴线旋转的蝶形阀板,阀板采用流线型弧面设计,在旋转调节过程中能够避免介质在阀板背面形成涡流区,降低管路运行过程中的流致振动与噪音,阀杆与阀体之间设置了耐磨轴套结构,既能够减少阀杆旋转过程中的摩擦阻力,也可以避免介质沿阀杆配合间隙出现外漏,阀杆外伸端连接的驱动摇臂采用加长力臂设计,手动操作时能够用更小的操作力矩实现阀板开度的精准调节,也可适配气动、电动执行器的加装,满足远程自动控制的改造需求。在设计思路上,该结构没有采用复杂的多级减压结构,而是通过阀板与阀体内腔的型线匹配实现节流特性的线性化,在0到90度的启闭行程中,阀板开度与通流面积的对应关系接近线性变化,便于操作人员根据管路参数需求快速调整到目标开度,阀体的过流内腔采用圆弧过渡设计,没有突兀的结构棱角,既能够减少介质流动过程中的压力损失,也能够避免介质中的固体杂质在阀腔内沉积卡涩阀板动作。

  从安装边界来看,该阀体的法兰端面到驱动端的轴向尺寸经过紧凑化设计,整体轴向长度比同通径的常规截止阀缩短40%左右,能够适配管路排布密集、安装空间有限的设备内部管路场景,三个法兰安装孔的中心距符合通用低压管路的连接尺寸标准,可直接与同规格的管路法兰配对安装,不需要额外制作过渡连接接头;驱动摇臂的旋转行程范围内没有突出的结构干涉点,在安装时不需要为摇臂动作预留过大的侧向空间,阀杆的密封组件采用模块化设计,后期维护时不需要将整个阀体从管路上拆下,即可完成密封件的更换与阀杆的润滑保养。

  在实际工况适配方面,该结构可适配常温清水、低压气体、低粘度油品等多种介质,阀板与阀体的配合间隙经过严格管控,在全关状态下能够满足低压管路的截断密封要求,在小开度工况下不会出现阀板振荡的问题,可长期用于管路的流量连续调节场景,比如小型内燃机的进气节流、实验室流体管路的流量调节、小型给排水管路的压力控制等场景,结构中所有受力部件的强度均经过工况载荷校核,阀杆在最大压差工况下的扭转变形量控制在允许范围内,法兰连接部位的螺栓强度能够承受管路额定压力下的轴向拉力,不会出现连接失效的问题。
