湿式多片摩擦离合器传动总成结构

项目分类:通用机械零部件 发布时间:2024-09-25 ID:776427
  • 湿式多片摩擦离合器传动总成结构
  • 湿式多片摩擦离合器传动总成结构
  • 湿式多片摩擦离合器传动总成结构

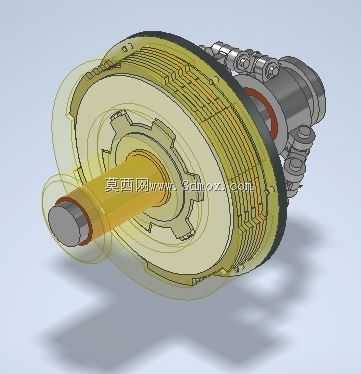

  多片式离合器作为动力传动系统中核心的通断控制部件,广泛应用在需要频繁启停、大扭矩传递、平顺接合的传动场景中,从工程机械的换挡机构、机床主轴的启停控制,到特种车辆的动力切换、工业设备的负载启动回路,都能见到这类结构的身影。这套总成的设计核心是通过多组叠合的摩擦副接触面,在有限的径向空间内最大化摩擦接触面积,相比单片式离合器,同等外径尺寸下能传递的扭矩可以提升3到5倍,非常适合安装轴向空间受限但扭矩传递需求较高的传动布局。

  从结构逻辑来看,这套总成的动力输入侧与摩擦片组的外齿圈通过花键啮合,动力输出侧的轴毂则和内摩擦片的内花键配合,当压紧机构施加轴向压力时,内外摩擦片之间产生摩擦力矩,将输入轴的动力完整传递到输出端;当压紧力释放时,摩擦片之间保留微小间隙,动力传递完全切断,避免带载拖滞。设计过程中需要重点考量摩擦片的间隙均匀性,每片摩擦片的平面度公差控制在0.02mm以内,叠合后的总间隙根据片数不同控制在0.3mm到0.8mm之间,间隙过大会导致离合行程过长、响应滞后,间隙过小则容易出现分离不彻底、带载摩擦过热的问题。

  安装边界上,这套总成的输入法兰端需要匹配对应动力源的输出止口,同轴度公差要求控制在0.05mm以内,避免高速运转时出现偏磨振动;输出轴端的花键采用渐开线齿形,相比矩形花键承载能力更高,对中性更好,适合频繁正反转的传动工况。压紧机构采用的是周向布置的杠杆压合结构,相比膜片弹簧结构,压紧力的调节范围更大,可以根据实际传递扭矩的需求调整压合行程,适配不同负载等级的传动场景。在实际选型应用中,需要注意摩擦片的润滑通道设计,这套总成的轴芯位置预留了润滑油通孔,运转时压力润滑油可以通过轴上的径向孔流入摩擦片组之间,带走摩擦产生的热量,同时减少摩擦片的磨损,延长使用寿命,湿式工况下的摩擦片寿命是干式工况的6倍以上,适合长期连续运转的工业设备场景。

  结构设计上,摩擦片的外齿和内齿都做了齿顶倒角处理,装配时可以顺利滑入对应的花键槽,避免卡滞;压盘的背面设置了复位弹簧安装位,分离时弹簧力可以均匀推动压盘回位,保证每片摩擦片都能完全脱开。总成的端盖位置预留了密封件安装槽,采用双唇口密封圈防止润滑油泄漏,同时阻挡外部粉尘进入摩擦副区域,避免磨粒磨损加剧。在实际装配调试时,需要先将摩擦片组按顺序叠合装入外齿圈,再装入内毂和输出轴组件,最后调整压紧杠杆的间隙,保证各个位置的压紧力均匀,避免局部压力过大导致摩擦片烧损。这类多片离合器的扭矩传递能力和摩擦片数量、摩擦系数、压紧力、平均摩擦半径直接相关,设计时会根据目标传递扭矩计算所需的摩擦面对数,同时预留1.5倍的安全系数,应对瞬时冲击负载的工况。在机床主轴应用场景中,这类离合器可以实现主轴的快速启停,不需要频繁启停主电机,减少电机的启动电流冲击,同时缩短主轴的启停响应时间,提升加工效率;在工程机械的变速箱中,多片离合器可以实现动力不中断的换挡操作,通过控制不同离合器的接合与分离,切换不同的传动比,保证设备行驶过程中的平顺性。
