卧式管壳式工业换热装置结构设计

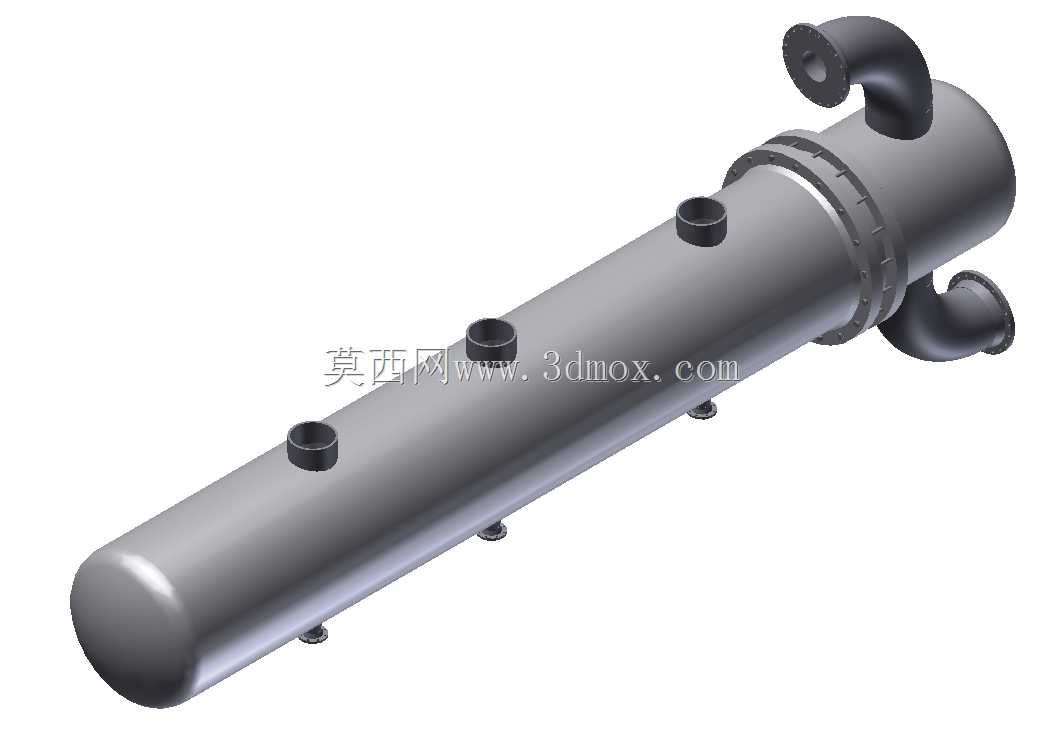

　　这款卧式管壳式换热结构，是化工、暖通、能源动力领域中实现冷热流体热量传递的核心承压设备，在实际工程场景中，常被用于工艺介质冷却、余热回收、供暖换热、冷凝蒸发等工况，比如化工生产线上的反应产物降温、集中供热系统的水-水换热、制冷系统的制冷剂冷凝环节都能见到这类结构的身影。从结构设计逻辑来看，整体采用卧式长筒体布局，筒体两端采用标准椭圆封头结构，相比平封头能够更好地分散内部承压带来的应力，降低筒体端部的壁厚冗余，同时卧式布置的形式能够有效降低设备整体安装高度，适配厂房层高受限的安装场景，也便于后期运维人员对管程、壳程接口进行检修操作。

　　筒体上的接口布局经过了流体流态优化：筒体端部上下布置的大口径弯管接口分别为管程的介质进出口，采用90度弯管过渡能够减少介质进入管箱时的直冲阻力，避免管程入口处的换热管长期受高速流体冲刷出现磨损；筒体侧壁沿轴向均匀布置的三个小口径接口为壳程的介质进出口及排污、排气接口，沿程分布的接口设计能够让壳程流体在筒体内形成更均匀的错流流态，减少壳程内部的流动死区，提升整体换热效率。筒体中部的法兰连接结构是管壳程的拆分分界点，采用带颈对焊法兰搭配螺栓紧固的形式，既能够保证设备承压时的密封可靠性，也能在检修时快速拆分，抽出内部换热管束进行清洗、更换，适配介质含杂质、易结垢的工况场景。

　　筒体底部均匀布置的三个鞍式支座，是结合卧式容器的支撑受力逻辑设计的，支座间距经过载荷分布计算，能够避免筒体因自重、内部介质重量产生过大的弯曲挠度，保证设备长期运行时筒体不会出现形变导致密封面泄漏；支座上预留的安装螺栓孔，能够适配不同基础的安装固定需求，安装时需要注意预留一端支座的滑动余量，抵消设备运行时因温度变化产生的热胀冷缩位移，避免热应力拉裂焊缝或接口。从建模细节来看，所有接口的法兰端面都预留了标准密封面结构，弯管与筒体、封头的连接位置都做了圆弧过渡处理，避免应力集中；筒体上的法兰连接位置做了凸台加强，匹配螺栓孔的均匀分布，能够保证紧固时受力均匀。

　　这类换热设备在选型建模时，需要重点核对不同接口的公称通径、压力等级匹配性，鞍座的安装高度要匹配现场管线的对接标高，筒体的长度、直径参数要结合换热面积计算结果确定，同时要预留足够的抽管空间，也就是设备一端要留出不小于筒体长度的检修空间，方便后期抽出管束维护。在实际工程应用中，这类管壳式换热器相比板式换热器，能够承受更高的工作压力与温度，适配介质种类更广，哪怕是带有少量颗粒、粘度较高的介质也能适用，结构可靠性更强，使用寿命更长，是工业换热场景中应用最为广泛的结构形式之一。建模过程中对各部件的装配公差做了合理预留，法兰密封面的平面度、换热管与管板的连接位置都做了细节还原，能够直接用于工程选型参考、装配干涉校验、施工方案模拟等场景，帮助设计人员快速完成换热站、工艺管线的设备布局设计，减少前期建模的重复工作量。
