透明玻璃饮品瓶及吹塑成型模具结构设计

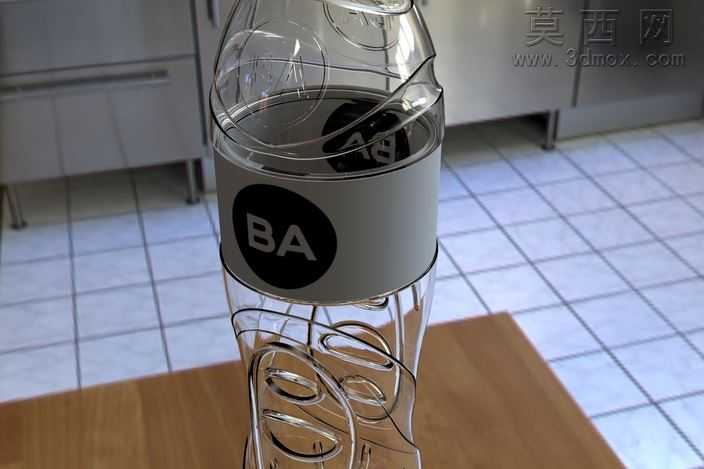

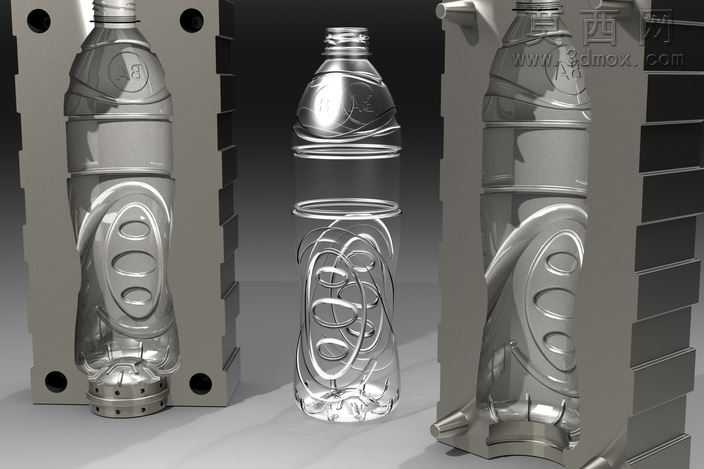

本作品为透明玻璃质感饮品瓶配套吹塑成型模具的三维设计成果，整体建模过程严格遵循吹塑成型工艺的生产逻辑，先完成瓶体本身的参数化建模，再基于瓶体曲面反向推导模具型腔结构。瓶身建模阶段，先绘制瓶体的中心旋转轮廓草图，针对瓶身中部的内凹防滑握持区，采用多组椭圆轮廓沿瓶身轴向阵列排布，通过曲面剪裁、加厚命令生成瓶身的薄壁结构，瓶底的内凹防滑纹路、瓶口的螺纹密封结构均单独绘制草图后通过扫描、阵列命令完成，保证瓶体各部位壁厚均匀，符合玻璃容器的成型工艺要求。材质渲染阶段，瓶体采用高透玻璃材质，调整材质的折射率、反射率与粗糙度参数，还原玻璃材质通透的光线折射效果与表面高光反射特性，同时在瓶身内部添加半透明的液体材质模拟盛装饮品的状态，增强模型的真实感。模具部分采用哈夫模结构设计，左右两个半模分别对应瓶身的正反曲面，模具外侧设计多组定位孔与安装槽，用于模具在吹塑设备上的定位与固定，模具分型面完全贴合瓶身的最大轮廓线，避免成型过程中出现飞边缺陷，模具底部设计独立的瓶口成型镶件，便于后续磨损后的更换维护。整体装配阶段，将左右半模与瓶体进行同轴配合，预留吹塑成型的工艺间隙，通过爆炸视图可清晰展示模具与瓶体的对应关系，渲染时采用金属钢材材质赋予模具，调整金属材质的磨砂质感与边缘倒角的高光效果，还原钢制模具的工业质感，场景采用三点布光方式，主光突出瓶身的通透质感与模具的结构轮廓，辅光弱化阴影死角，背景采用渐变灰色调突出主体模型，完整呈现玻璃饮品瓶从产品结构到成型模具的全套设计逻辑，可用于吹塑工艺教学、包装结构设计参考等场景。
