多向抽芯弯管注塑模具结构设计

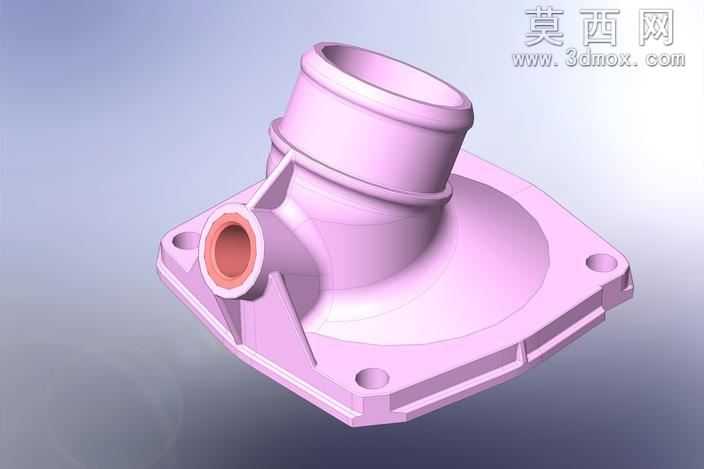

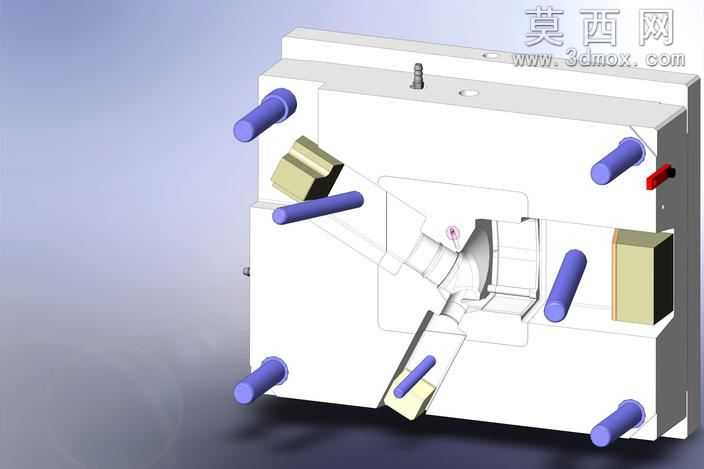

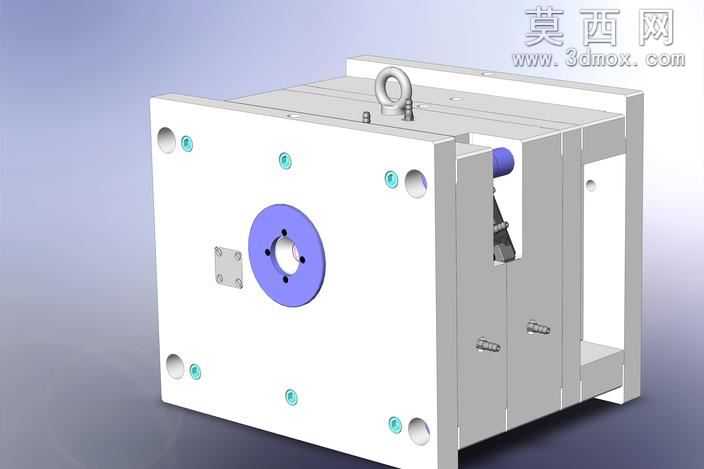

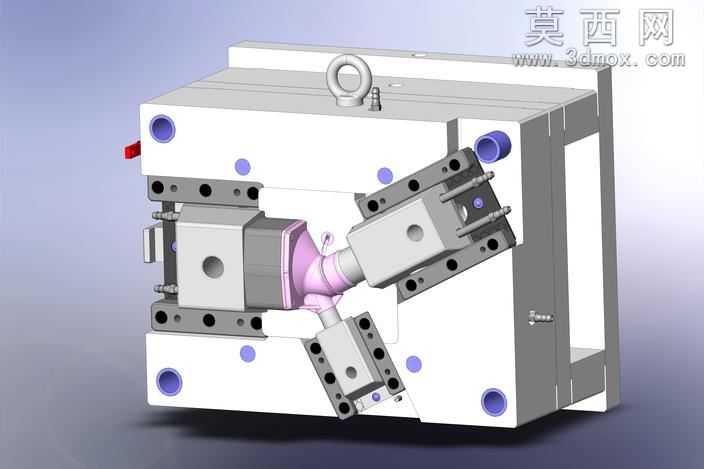

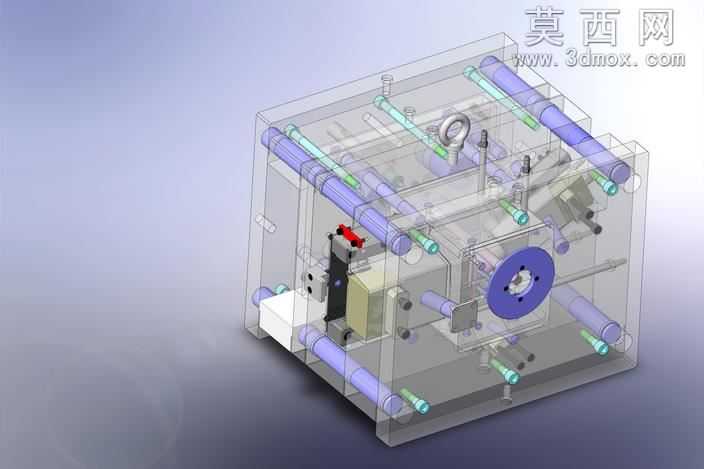

本套注塑模具采用三维参数化建模完成整体结构设计，针对带空间弯折角度的管类塑件成型需求，创新性采用多方位斜向抽芯机构布局，解决了传统单方向抽芯无法完成复杂弯管脱模的行业难题。建模过程中首先完成塑件结构工艺性分析，明确弯管部分的脱模角度、壁厚均匀性要求，确定采用一模一腔的型腔布局，保证成型过程中熔体填充的平衡性。模具整体模架选用标准非标定制模架，定模部分设置定位圈、浇口套，采用侧浇口进料方式，熔体可平稳填充型腔，减少喷射、缺料等成型缺陷。动定模的分型面沿塑件最大轮廓线设置，保证开模后塑件留在动模侧，便于顶出机构动作。核心的抽芯机构部分，三个方向的斜滑块抽芯组件分别对应弯管的三个不同轴向的成型部位，每个抽芯滑块都配备独立的导向滑槽、锁紧楔与复位弹簧，合模时锁紧楔可承受注塑过程中的型腔内压力，避免滑块移位产生飞边，开模过程中滑块随开模动作沿斜向导轨平稳滑移，完成侧向型芯的抽出，避免拉伤塑件内壁。冷却系统采用环绕式水路布局，在定模型腔、动模型芯以及各抽芯滑块内部都设置了循环冷却水道，保证模具各部位温度均匀，缩短成型周期，减少塑件因冷却不均产生的翘曲变形。顶出机构采用推杆与推板结合的复合顶出方式，顶出力分布均匀，避免顶出过程中塑件变形。建模过程中对所有配合面都做了公差匹配设计，导柱导套的配合精度、滑块与滑槽的配合间隙、锁紧楔的贴合角度都经过反复校验，保证模具开合模动作顺畅无卡滞。渲染阶段对模具各部件赋予了差异化的材质表现，模架部分采用金属磨砂钢材材质，冷却水路接口、吊环等标准件采用镀锌亮面金属材质，内部成型的塑件采用半透明粉色塑料材质，直观展示出塑件在模具内部的成型位置与抽芯机构的对应关系，整体渲染效果清晰展现了模具的内部结构与工作原理，可为同类复杂弯管类注塑模具的设计提供可靠的结构参考。
