多层叠式精密塑料注塑模具结构设计

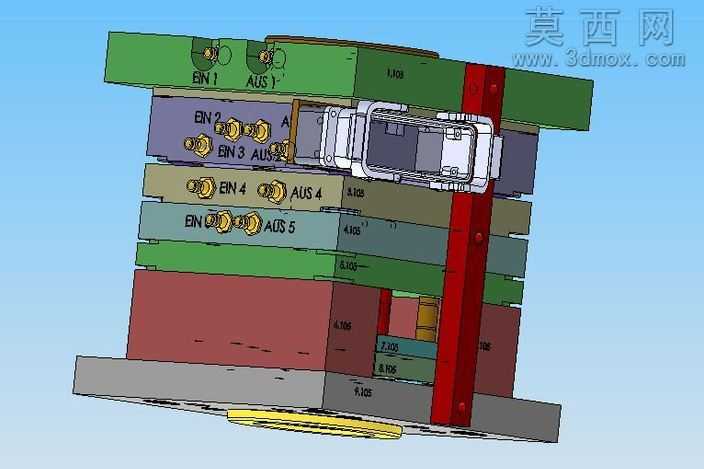

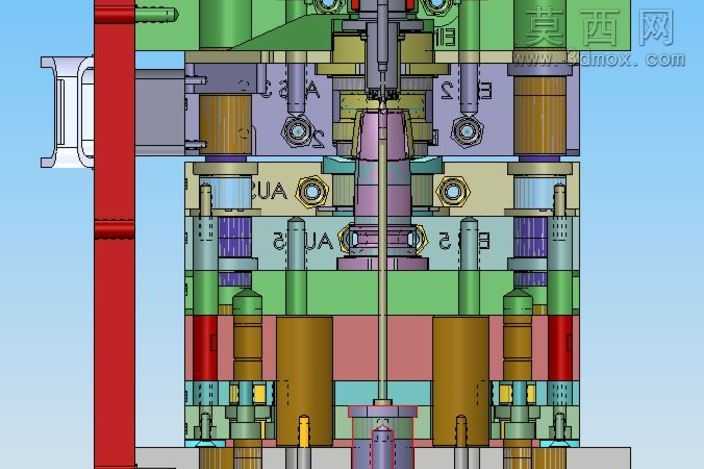

本套塑料注塑模具采用多层叠式结构设计，在三维建模过程中严格遵循注塑模具设计规范，通过专业三维软件完成全参数化建模，完整还原模具的各层板件、导向定位、浇注系统与成型型腔结构。建模阶段首先完成模具整体布局规划，依据目标塑料件的成型需求，将模具划分为多个功能层板，从顶部定模座板开始，依次排布流道板、多层型腔模板、动模垫板、支撑块与动模座板，各层板之间通过精准的定位销与紧固螺栓实现装配定位，红色导向部件贯穿所有层板，保证模具开合模过程中的运动同轴度，避免出现错位卡滞问题。模型中清晰呈现了多组冷却水嘴布局，对应不同层板的冷却回路设计，能够在注塑成型过程中实现均匀温控，有效缩短成型周期，减少塑料件因冷却不均产生的翘曲变形缺陷。型腔区域针对目标塑料件的外形结构做了精准的分型处理，分型面贴合产品轮廓，保证成型后产品无明显飞边毛刺，同时预留了合理的脱模斜度，方便产品顺利脱出。各模板上的紧固螺钉、定位销、导柱导套等标准件均按照行业标准规格建模，装配关系完全符合实际生产装配逻辑，可直接用于模具结构评审、生产加工参考。渲染阶段对不同功能的板件赋予了差异化的材质颜色，定模部分采用绿色系材质、中间型腔层板采用紫、灰、绿等区分色、动模部分采用红棕色材质、导向部件采用醒目的红色材质、底座采用灰色金属材质，通过材质色彩区分快速识别各部件功能，清晰展现模具的分层堆叠结构与内部装配关系。设计过程中充分考虑了叠层模具的生产效率优势，相比普通单层模具可大幅提升单位时间内的产品产出量，同时兼顾了模具的结构强度与维护便利性，各层板可独立拆分，方便后续的型腔维护与易损件更换，整体结构紧凑合理，符合精密注塑生产的实际使用需求。
