卧式管壳式热交换器工业换热设备结构

项目分类:换热器 发布时间:2025-02-16 ID:927129
  • 卧式管壳式热交换器工业换热设备结构

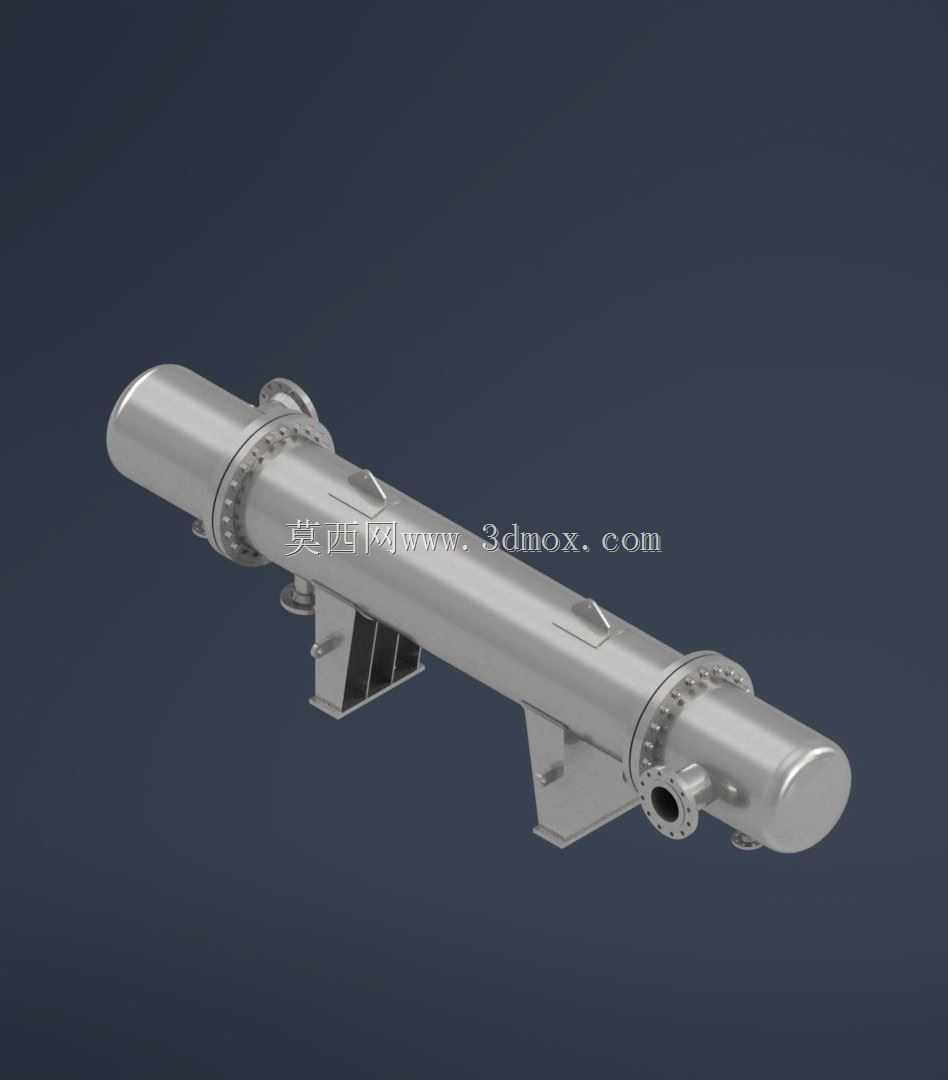

  在化工、能源、暖通、食品加工等诸多工业场景中,管壳式热交换器始终是热量传递环节的核心承压设备,本次呈现的卧式单管程热交换器结构,完全贴合常规工业现场的安装与使用需求,从结构逻辑到安装边界都经过了实际工况的适配考量。从现场应用的角度来说,这类设备最常出现在工艺介质的冷却、加热、冷凝、余热回收环节,比如化工生产线上的工艺流体降温、电厂循环水的余热置换、暖通系统的汽水换热、食品加工线的物料温控,都能见到同结构设备的身影,它的核心作用就是在两种不同温度的流体之间构建封闭的传热通道,让热量在不发生介质掺混的前提下完成传递,既满足工艺温度的控制要求,也能实现废热的回收利用,降低生产过程的能耗。

  从结构设计的思路来看,这款设备采用了最经典的固定管板单壳程结构,整体为卧式布置,主体由圆柱形承压壳体、两端管板、换热管束、进出口接管、鞍式支座几个核心部分组成。壳体作为承压的主体结构,采用等径直筒设计,两端通过法兰与管板、封头连接,这种法兰连接的结构设计,一方面能够保证壳程的密封性能,满足承压工况下的无泄漏要求,另一方面也方便后期检修时拆开封头,对换热管内壁进行清洗或者堵管维护,适配容易结垢的水类介质工况。换热管束沿壳体轴向平行布置,管程介质从一端封头的进口进入,通过所有换热管内部流到另一端封头后流出,壳程介质则从壳体侧面的进口进入壳体内部,在换热管外的折流通道间横向冲刷管束,完成热量交换后从壳体另一侧的出口流出,这种单管程的设计流道简单,介质流动阻力小,适合流量大、压降要求严格的工况。

  设备的接口设计完全遵循工业管道的配管习惯,壳程的进出口接管分别布置在壳体靠近两端管板的侧上方与侧下方,管程的进出口则布置在两端封头的端部位置,所有接管端部都带标准法兰结构,能够直接和现场的工业管道配对法兰连接,不需要额外加工转接结构。设备底部采用两个对称布置的鞍式支座作为支撑结构,其中一个为固定支座,另一个为滑动支座,这种设计是考虑到设备运行时壳体受热会产生轴向热膨胀,滑动支座能够预留足够的轴向位移空间,避免热应力拉扯导致壳体变形或者焊缝开裂,支座上的安装螺栓孔采用长圆孔设计,正好匹配滑动位移的调整需求。

  从安装边界的尺寸逻辑来看,设备的整体长度、壳体直径、支座间距都遵循标准管壳式换热器的尺寸规范,两个鞍式支座的安装中心距按照壳体直径的1.2-1.5倍区间设计,既能够保证壳体支撑的稳定性,避免壳体自重导致的挠度变形,也不会因为支座间距过小增加壳体的局部应力。设备的安装高度以支座底面为基准,预留了足够的底部接管操作空间,侧面接管的伸出长度也满足法兰螺栓拆装的操作距离,不会出现安装后扳手无法操作的情况。封头位置的法兰螺栓分布均匀,拧紧时能够保证密封面的压力均匀,避免介质泄漏。壳体上还设置了小型的支座结构用于安装排气、排液或者仪表接口,方便运行时排出壳程内的不凝性气体,或者停机时排空壳程内的残留介质,减少介质对管束的腐蚀。

  在结构细节的处理上,换热管和管板的连接采用强度胀加密封焊的结构形式,这种连接方式既能够保证换热管和管板之间的拉脱强度,承受管程和壳程之间的压差,也能够消除胀接位置的缝隙,避免介质在缝隙处产生间隙腐蚀,延长设备的使用寿命。壳程内部虽然没有在外观上呈现折流板结构,但从进出口的位置和壳体长度判断,内部采用了弓形折流板结构,折流板的缺口高度按照壳程直径的25%设计,既能够引导壳程介质横向冲刷管束,提高传热效率,也不会让壳程的流动阻力过大,适配常规的工业泵扬程参数。设备的所有外部棱角都做了倒钝处理,避免安装和检修过程中划伤操作人员,接管的法兰密封面采用突面结构,适配常用的非金属垫片,能够满足中低压工况的密封要求。

  对于结构设计从业者来说,这个模型的结构逻辑完全贴合工程实际,没有理想化的简化结构,从支座的受力设计到接管的位置布置,再到法兰的选型匹配,都可以直接作为同类型设备设计的参考,也可以用于设备选型阶段的三维布局,提前在生产线三维模型中完成设备的占位、配管路径规划、安装空间校验,避免现场安装时出现管道干涉、操作空间不足的问题。对于三维建模学习者来说,这个模型涵盖了圆柱形壳体建模、法兰阵列、鞍式支座结构设计、接管开孔补强等多个典型的压力容器建模知识点,能够通过拆解模型掌握这类卧式承压设备的建模逻辑,理解每个结构对应的工程作用,而不是单纯的外形堆砌。
