锅炉人孔快开压紧密封结构

　　该结构为锅炉承压腔体的人孔快开压紧密封组件，主要应用于中小型立式、卧式蒸汽锅炉、常压热水锅炉以及部分承压储热罐体的检修通道位置，是锅炉设备中兼顾密封可靠性与操作便捷性的核心附属部件。日常设备运维过程中，作业人员需要定期进入锅炉内部完成水垢清理、焊缝探伤、受热面检查等工作，该结构无需完全拆卸全部紧固件即可实现人孔盖的快速开启与闭合，相比传统多螺栓紧固的人孔结构，能大幅缩短检修前后的拆装作业时长，降低运维人员的劳动强度。

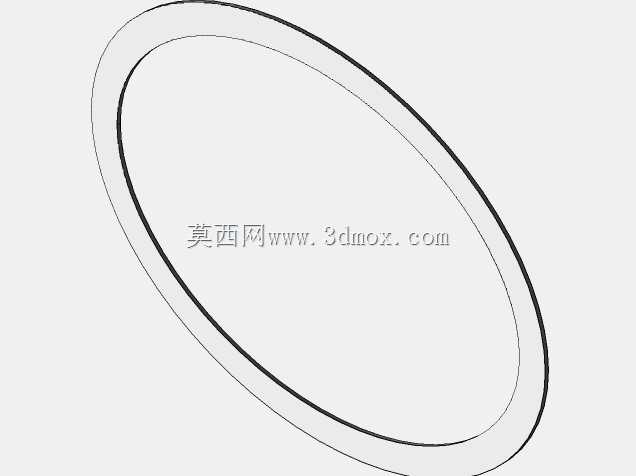

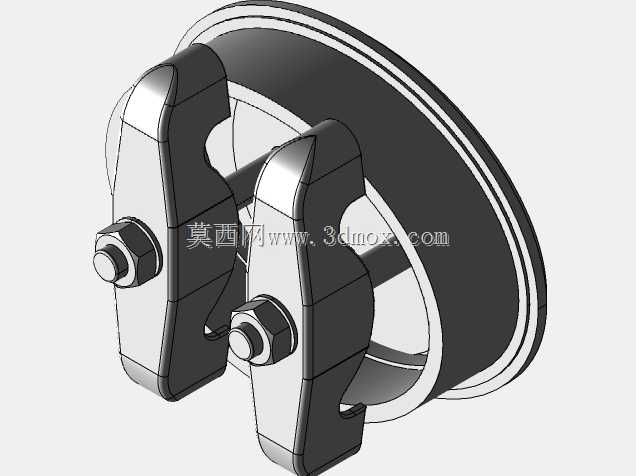

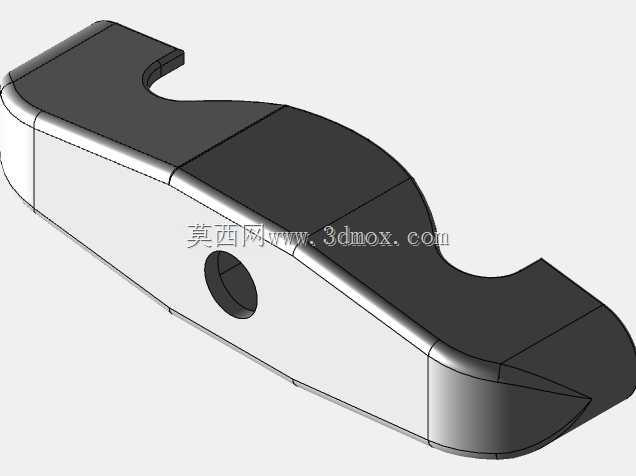

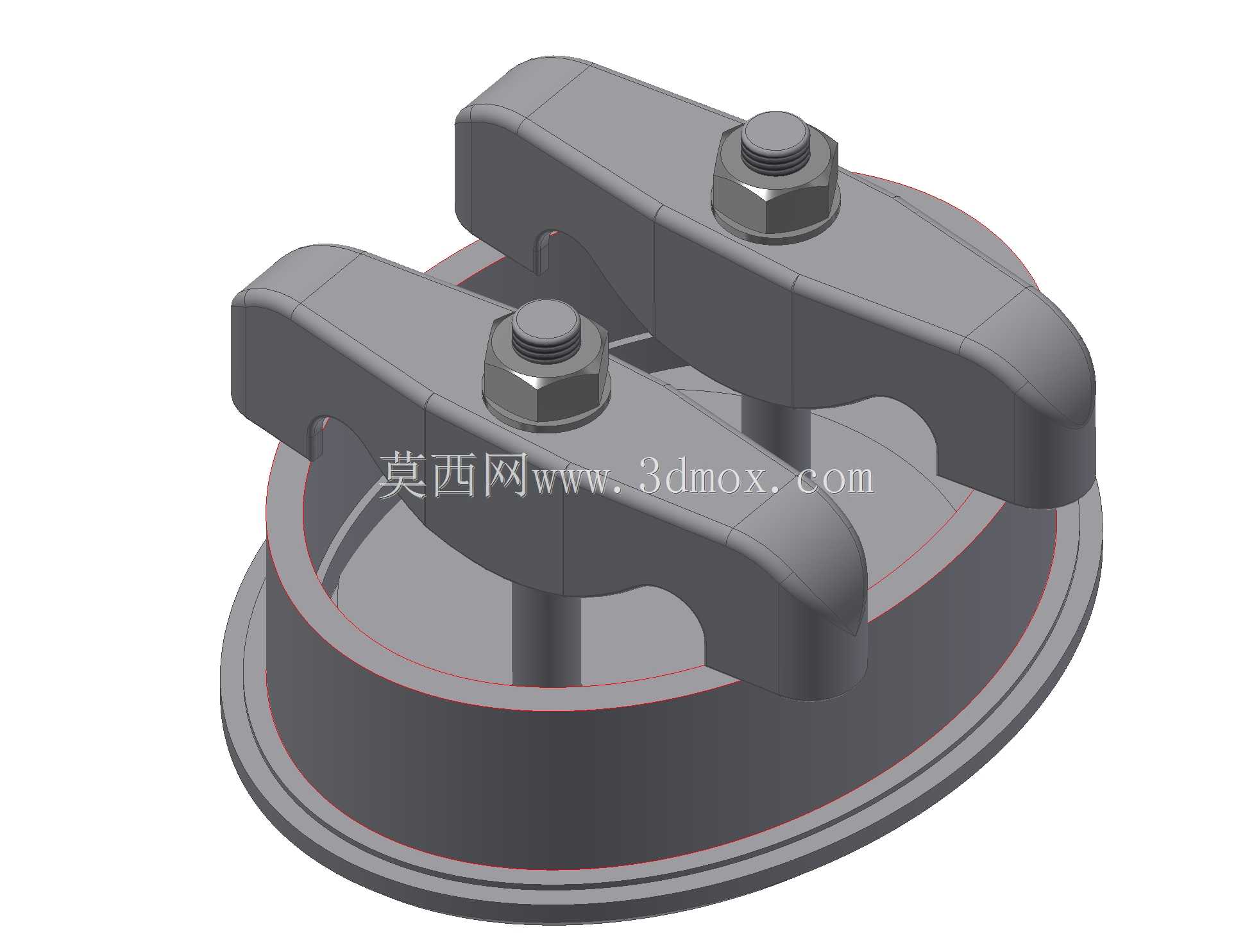

　　从功能实现逻辑来看，该结构核心作用是实现人孔处的压力密封与快速启闭，两个对称布置的压臂通过螺栓预紧力将人孔盖压紧在腔体的法兰密封面上，配合密封面处的耐热密封垫片，可承受锅炉运行时的内部介质压力，避免蒸汽或热水泄漏。压臂采用弧形悬臂式设计，压合面贴合人孔盖的加强筋轮廓，压紧力可沿密封面周向均匀传递，避免局部压应力过大导致密封垫片压溃，或是局部压紧力不足引发的密封失效问题。压臂根部与腔体上的固定支座铰接，松开顶部的锁紧螺母后，可将两个压臂向外侧旋转翻开，即可解除对人孔盖的压紧约束，整个开启过程无需将螺母、压臂等零件完全从设备上拆下，可有效避免拆装过程中零件掉落至锅炉腔体内部的风险，也减少了零件丢失的可能。

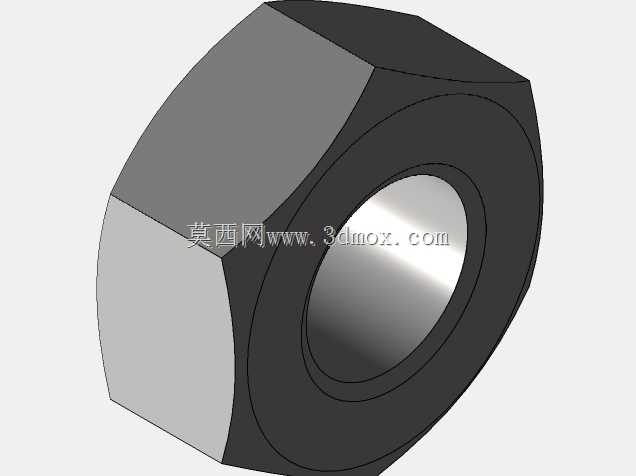

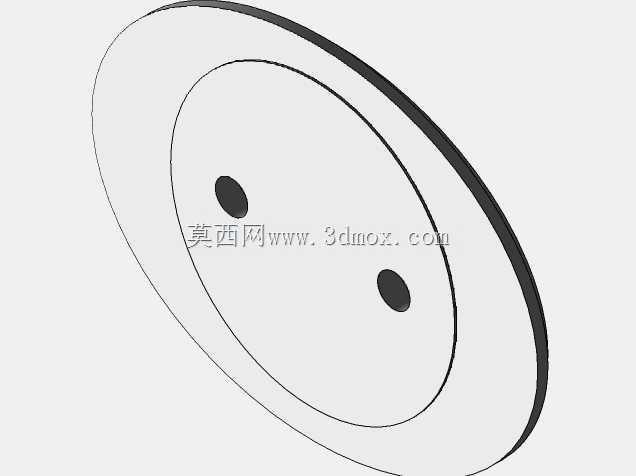

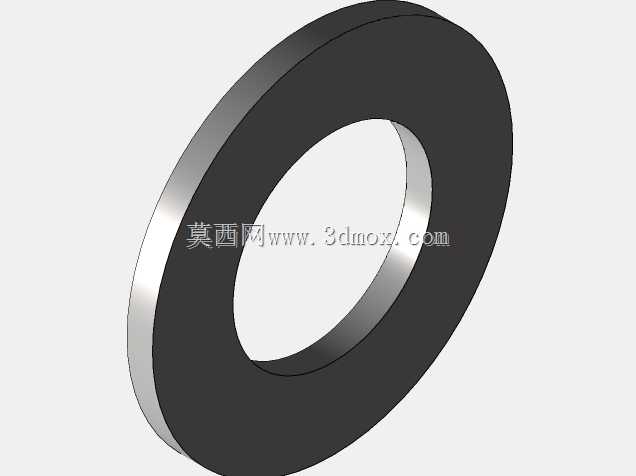

　　设计过程中首先需要匹配对应锅炉的额定工作压力，确定压臂的截面尺寸与铰接销轴的直径，保证在1.25倍额定工作压力的水压试验工况下，压臂的弯曲变形量处于弹性变形区间内，不会出现塑性变形导致压紧力衰减。顶部的锁紧螺母采用六角厚螺母结构，配合平垫圈增大与压臂上表面的接触面积，避免预紧时螺母压伤压臂表面，螺纹规格的选取需要匹配预紧力要求，保证人工采用常规扳手即可达到设计所需的密封比压，无需借助加长加力杆，避免预紧力过大损坏压臂或是密封垫片。人孔盖采用带翻边的冲压成型结构，翻边高度既可以提升盖体本身的结构刚度，减少承压时的盖体变形，也可以为密封垫片提供定位限位，避免垫片在压力波动时出现移位。

　　安装边界方面，该结构的整体外轮廓直径略大于人孔的通径尺寸，两个压臂处于锁紧位置时，最大外伸尺寸需要满足锅炉外部保温层的安装空间要求，避免保温层包覆后压臂被保温材料卡滞无法转动。铰接支座的焊接位置需要与人孔法兰保持足够的同轴度，两个支座的铰接孔中心连线需要过人孔中心，保证两个压臂的压紧力对称分布，避免出现偏压导致的密封泄漏。人孔盖的开启方向需要结合锅炉周边的运维操作空间设计，保证压臂翻开后，人孔盖可顺利向外侧移出，不会与周边的管道、平台扶梯等附属结构发生干涉。密封面的平面度需要控制在合理范围内，表面粗糙度满足密封垫片的贴合要求，金属密封面无径向划痕、凹坑等缺陷，保证密封性能稳定可靠。

　　实际使用过程中，该结构的维护也较为便捷，每次开启人孔后仅需检查密封垫片的老化、破损情况，出现损伤及时更换即可，铰接销轴处定期涂抹高温润滑脂，避免长期处于高温环境下出现锈蚀卡滞，保证压臂转动灵活。锁紧螺母的螺纹部分也需要定期做防锈处理，避免螺纹锈蚀咬死导致无法正常启闭。相比传统的螺栓紧固人孔结构，该双压臂快开结构的零件数量更少，受力路径更清晰，在频繁需要开启检修的锅炉设备上，长期使用的可靠性与操作便捷性优势十分明显，同时结构整体的加工难度较低，压臂采用铸件或型材切割加工均可实现，适合批量生产配套。
