12.5立方卧式地下污水存储容器结构

　　在市政污水预处理、小型工业厂区污废水收集环节，地下式储液容器是衔接前端排水管网与后端处理单元的核心中转设备，这款12.5立方容积的卧式地下容器，主要针对含油污水的暂存与初步分离场景设计，适配地埋式安装的工况需求，能在不占用地面作业空间的前提下，完成污水的缓存、浮油收集与杂质预沉降功能。从结构设计逻辑来看，采用卧式筒体布局是综合考量地下开挖成本、罐体受力稳定性与内部流场分布后的选择，卧式结构的罐体在埋地状态下，侧向土压力与顶部覆土荷载能更均匀地分布在筒壁弧面上，相比立式储罐可降低壁厚选型要求，同时长条形的内部流道能延长污水在罐内的停留时间，给油水重力分离提供足够的流程长度。

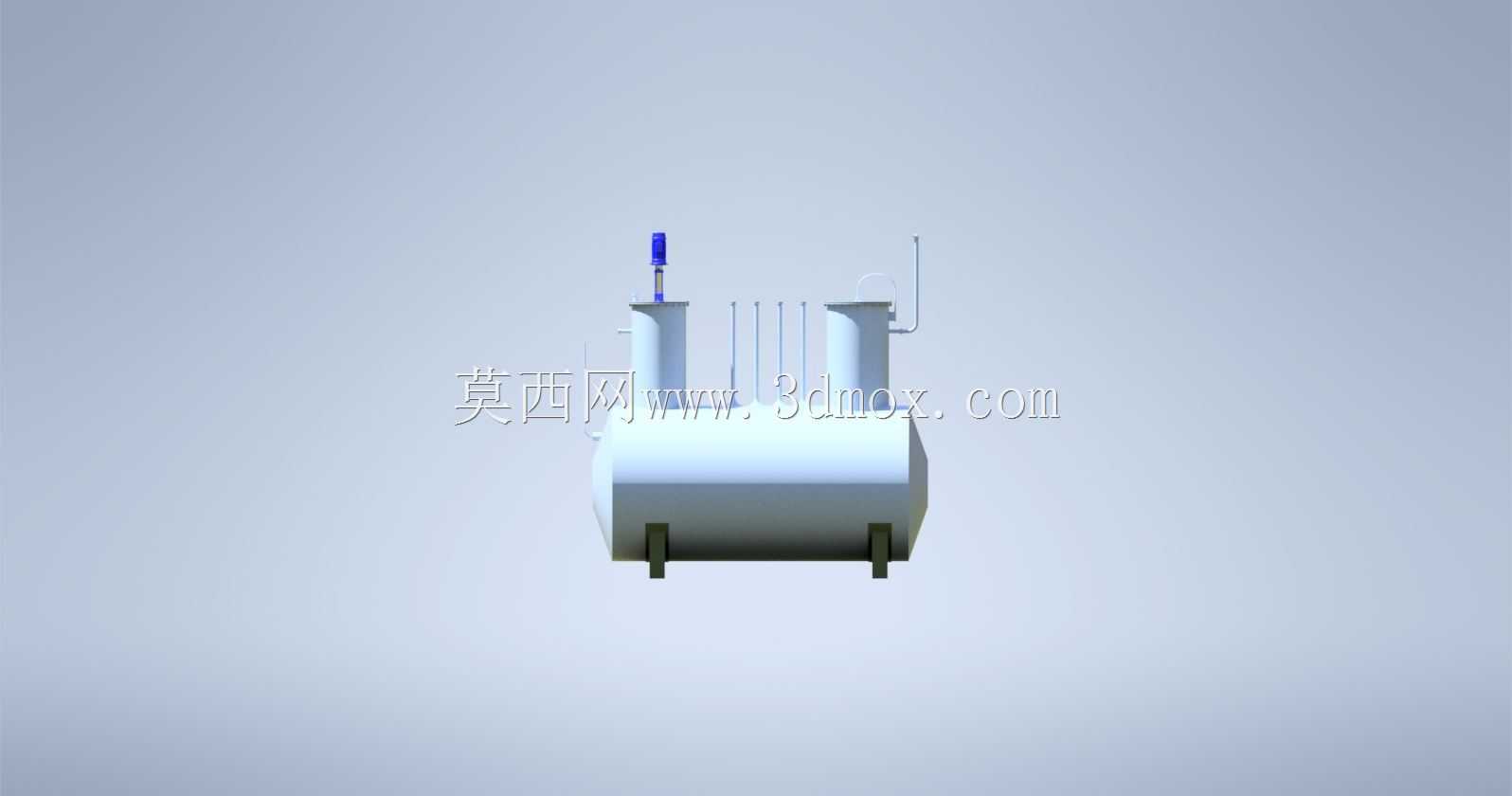

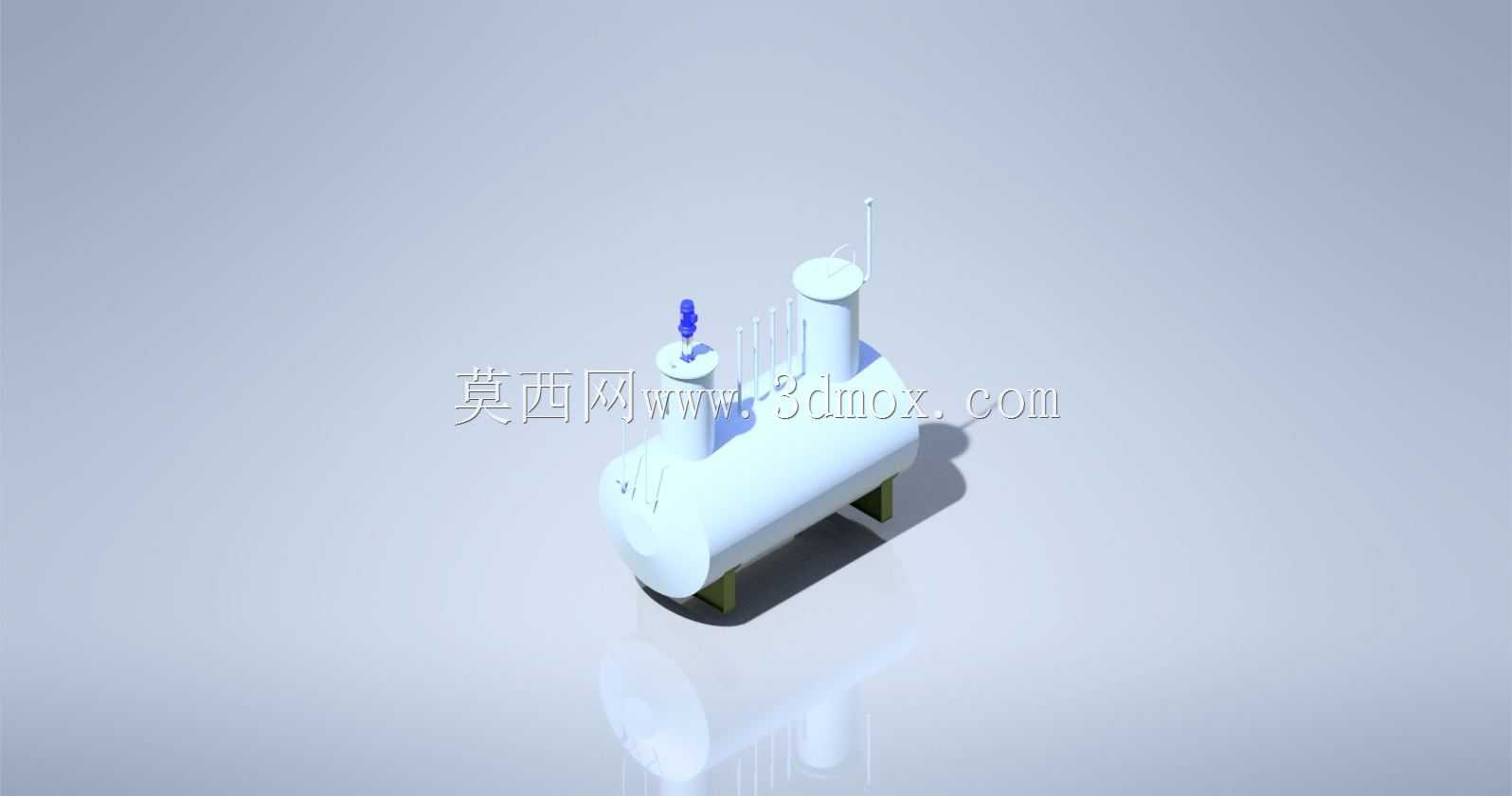

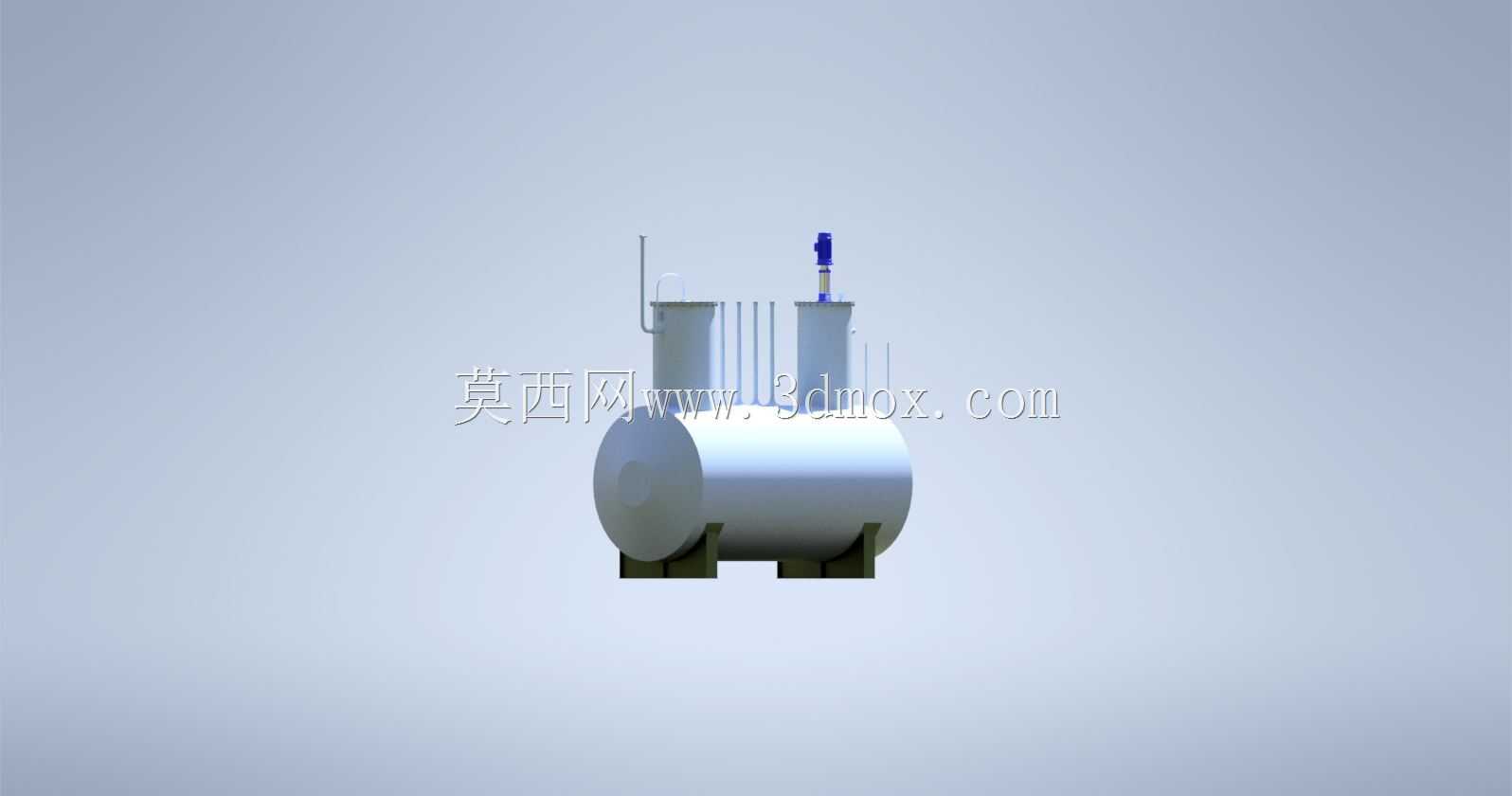

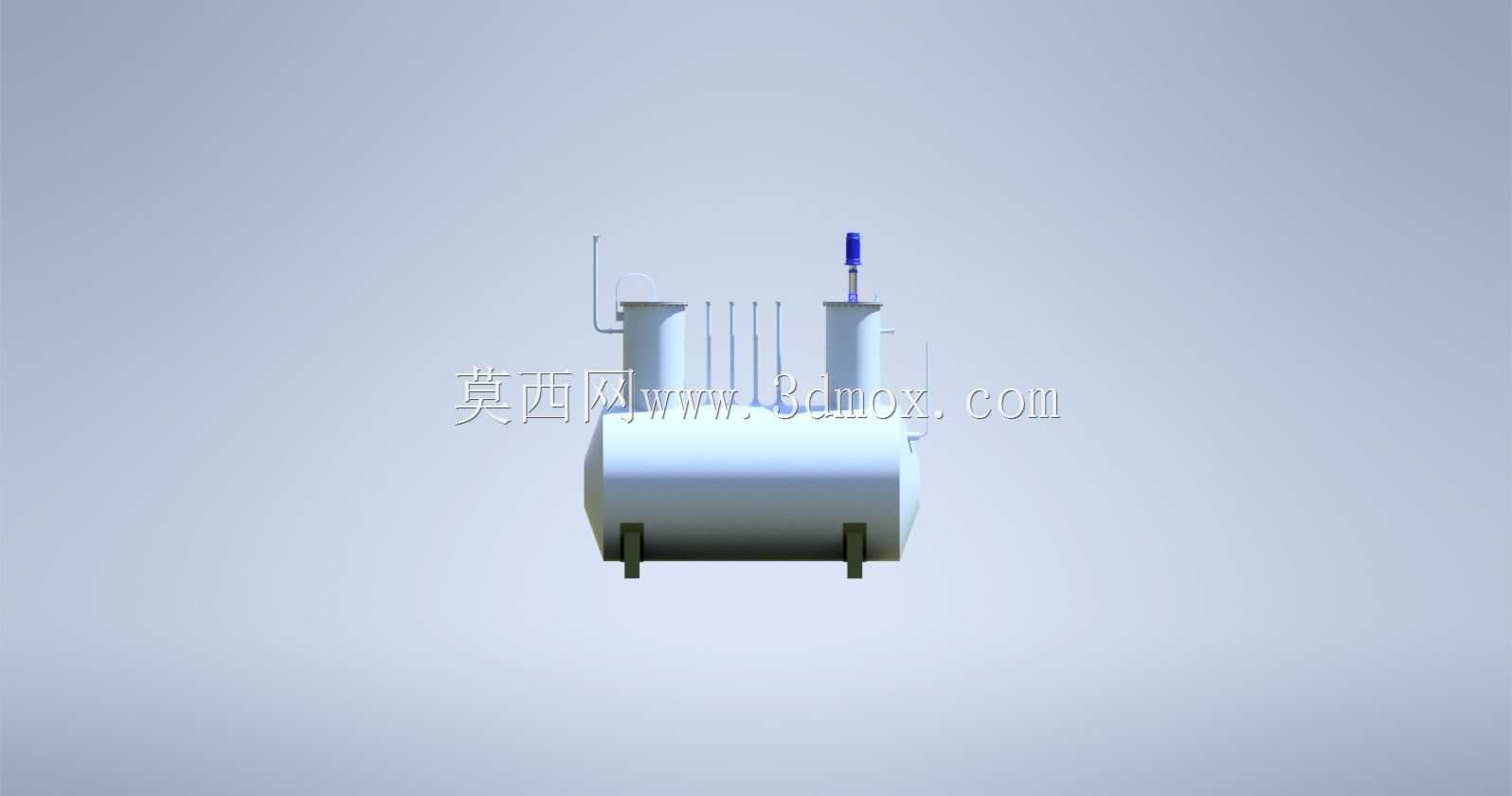

　　罐体顶部设置的两个立式接管，分别对应不同的功能接口：直径较大的接管为人孔兼检修通道，满足运维人员进入罐内清理沉渣、检修内件的空间要求，直径较小的高位接管为排气与浮油收集接口，罐内浮升至液面的浮油会通过该接口外接的管路导出至废油收集单元，顶部延伸出的细长接管为液位检测部件的安装位，可实时反馈罐内液位高度，联动前端进水阀门与后端提升泵的启停控制。罐体底部设置的两组鞍式支座，是针对埋地工况做了加强设计的支撑结构，支座与混凝土基础之间预留了防腐垫层的安装空间，避免罐体与基础直接接触产生电化学腐蚀，支座的间距经过受力核算，保证罐体满水状态下的挠度控制在规范允许范围内，防止筒壁因长期受力变形出现焊缝开裂渗漏。

　　在实际安装场景中，该容器的埋设深度需要结合项目所在地的冻土层厚度、地下水位高度做适配调整，罐体顶部需要预留不小于0.5米的覆土层，同时在罐体周围回填级配砂石并分层夯实，避免地面荷载直接传递到罐体上；罐体的进出水接口分别设置在筒体两端的下部位置，进水端设置挡板结构，避免进水水流直接冲击罐内已沉降的污泥层，出水端设置挡油堰板，保证浮油不会随出水进入后续处理工段。

　　从功能特性上看，这款容器集成了污水暂存、重力式油水分离、沉渣截留三个核心功能，不需要额外配置动力设备就能完成初步的预处理工序，非常适合小型加油站、汽修厂、偏远厂区的污水处理站点使用，罐体内部做了环氧煤沥青防腐层设计，能适配含油污水、弱酸碱废水的腐蚀环境，外部做了特加强级的防腐处理，满足长期埋地使用的寿命要求。设计过程中对罐体的焊缝布局做了优化，所有环向与纵向焊缝均避开了支座受力集中区域，人孔与接管的焊接位置做了补强圈设计，抵消开孔造成的筒体强度损失，罐体顶部还预留了溢流接口的安装位置，当液位检测装置故障出现超高液位时，多余的污水可通过溢流管导流至应急收集池，避免污水倒灌进官网。在三维建模过程中，对鞍式支座的筋板布局、接管的伸出长度、人孔的密封结构都做了1:1的参数化还原，每个法兰的螺栓孔位置、密封面尺寸都符合现行压力容器法兰标准，结构设计人员可以直接在该模型基础上调整壁厚、接口方位，适配不同项目的具体工况要求，也可以作为地埋式污水储罐的通用设计模板，根据实际容积需求缩放筒体长度与直径参数，快速衍生出不同规格的同类型设备模型。
