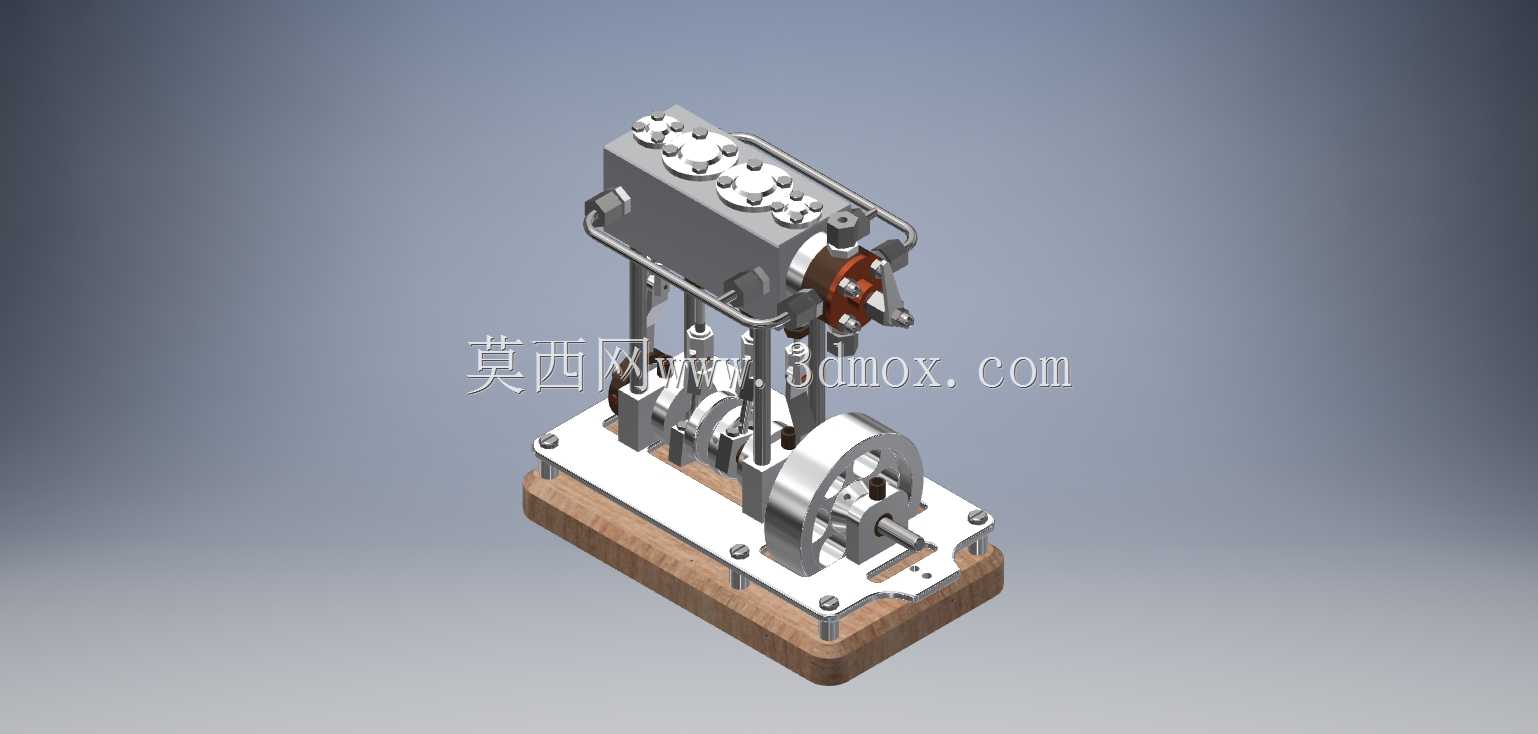

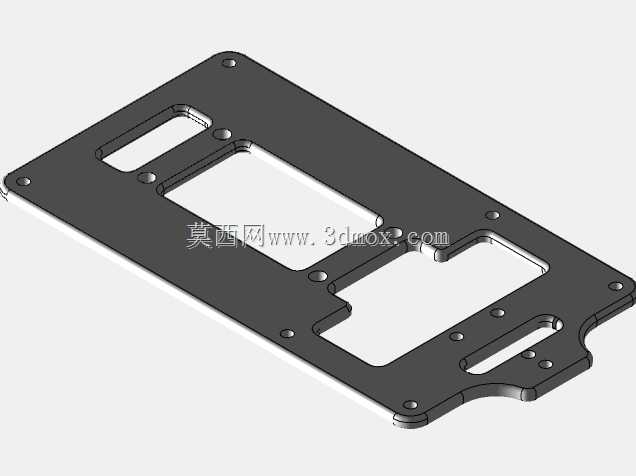

双缸立式船用蒸汽机安装承载基板结构

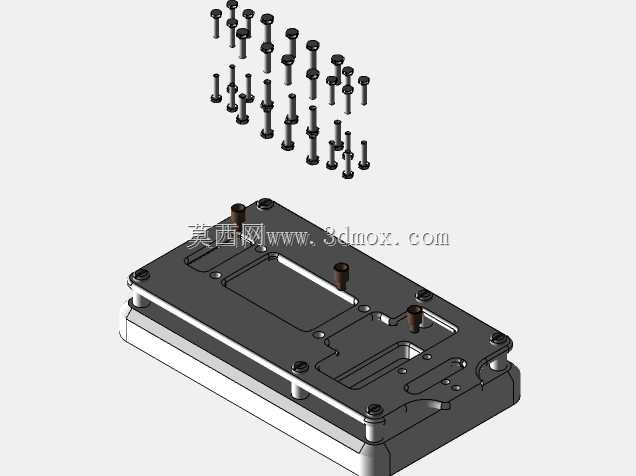

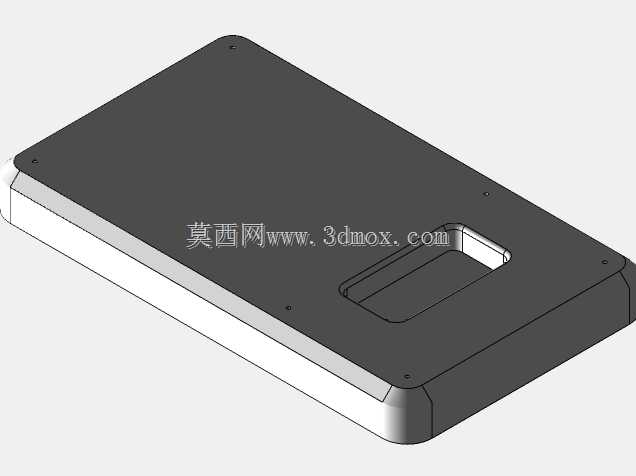

　　在小型内河船舶、近岸作业小艇以及复古蒸汽动力观光船的动力舱布局中，双缸立式蒸汽机的安装精度直接决定了动力输出的平顺性与长期运行可靠性，而承载基板作为整套动力单元的安装基准件，是连接蒸汽机本体与船体基座的核心结构件。这款基板的设计完全围绕2缸立式船用蒸汽机的安装需求展开，缸径24mm、冲程28mm的双缸立式结构本身尺寸紧凑，对安装平面的平面度、安装孔位的位置度都有极高要求，基板在设计阶段就将两个气缸的安装定位孔、曲轴轴承座的固定位、配气机构的安装基准做了一体化布局，避免了分体式安装座累积误差带来的缸体偏磨、曲轴运转卡滞问题。

　　从实际应用场景来看，这类小型双缸立式蒸汽机多用于长度6米以内的小型蒸汽动力船，动力舱空间极为局促，基板在完成核心承载功能的同时，还整合了走线槽、管路避让缺口、检修手孔的结构设计，不需要额外在船体基座上做二次开孔加工，降低了船体改装的工作量。基板的外形轮廓完全贴合小型船舶动力舱的安装边界，边缘做了圆弧过渡处理，避免安装维护时尖锐边角划伤操作人员，同时在对应气缸散热的位置预留了大面积的镂空开口，既可以减轻基板自身重量，降低船体上部载荷，又能给气缸体留出足够的空气流通空间，辅助气缸散热，避免长时间高负荷运行时缸体积热导致的密封件老化加速。

　　设计过程中，首先根据双缸蒸汽机的载荷分布做了受力仿真，两个气缸工作时的往复冲击力会通过安装螺栓传递到基板上，因此在每个安装孔位的背面都做了局部加厚的凸台结构，不需要整体增加基板厚度就能提升局部刚度，避免长期受交变载荷作用出现安装孔位变形、螺栓松动的问题。基板上的镂空区域并非随意开设，每个开孔的边缘都做了翻边加强处理，在减重的同时保证基板整体的抗扭刚度，即使船舶在风浪中出现船体小幅形变，基板也能维持安装平面的平面度，保证蒸汽机内部运动副的配合间隙始终处于设计范围内。

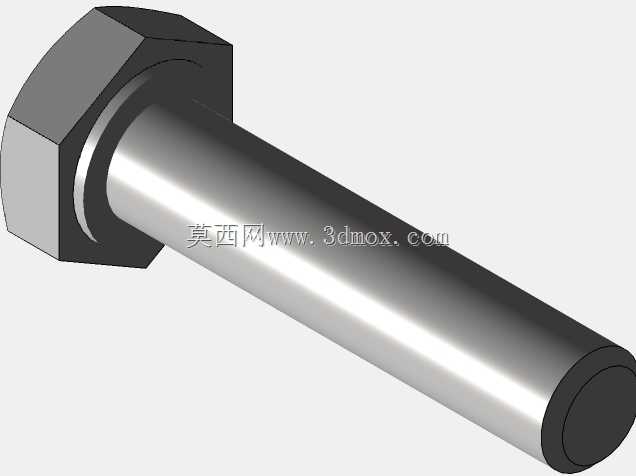

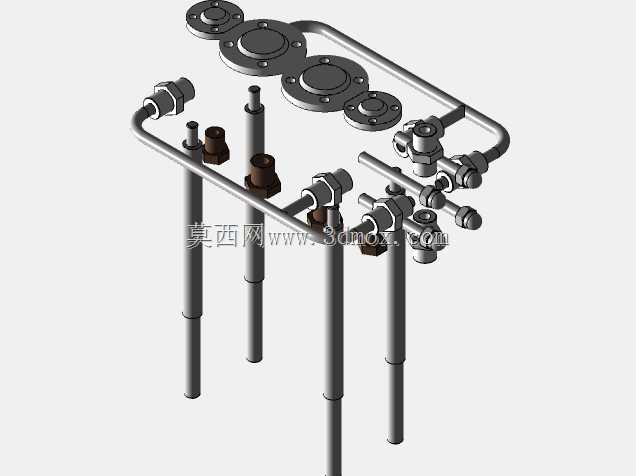

　　安装边界方面，基板的四个角位设置了与船体基座连接的长圆孔，允许安装时存在±2mm的位置调整量，抵消船体基座焊接施工带来的尺寸误差，降低现场安装的对位难度。基板上还预留了蒸汽机附属部件的安装位，包括蒸汽管路的固定支架安装孔、润滑油路的管夹固定位、飞轮侧的安全防护挡板安装孔，所有附属件都可以直接在基板上完成固定，不需要额外在船体舱壁上打孔，简化了整套动力单元的安装流程。

　　从功能特性来看，这款基板除了基础的承载定位作用，还兼顾了动力单元的模块化快装需求，整套蒸汽机可以先在车间内完成与基板的预装、调试，确认运转无异常后再整体吊装到船体上固定，大幅减少了船上的施工作业时间，尤其适合小型船舶的舱内狭窄空间作业。基板表面的安装孔位都做了沉头处理，螺栓安装后不会突出基板表面，避免干涉周边管路与线路的布置，同时所有边角都做了去毛刺处理，符合船用设备的安全设计规范。针对船用环境高湿度、易腐蚀的特点，基板的结构设计上避免了积水死角，所有镂空区域的边缘都做了微小的倾斜角度，凝结的水汽可以顺着倾斜面自然排出，不会在表面积聚造成腐蚀隐患。在配气机构对应的安装区域，基板上做了定位销孔，安装时可以通过定位销快速确定配气机构的安装位置，保证配气相位的准确性，减少安装调试时的反复调整工作量。曲轴输出端对应的基板位置做了避让缺口，方便联轴器的安装与后期维护拆卸，不需要拆解整个蒸汽机就能完成联轴器的检查与更换。整体来看，这款基板的设计完全围绕小型船用双缸立式蒸汽机的实际使用需求展开，在控制重量、保证刚度的前提下，整合了安装、避让、散热、附属件固定等多项功能，是小型蒸汽动力船舶动力单元中不可或缺的核心结构件。
