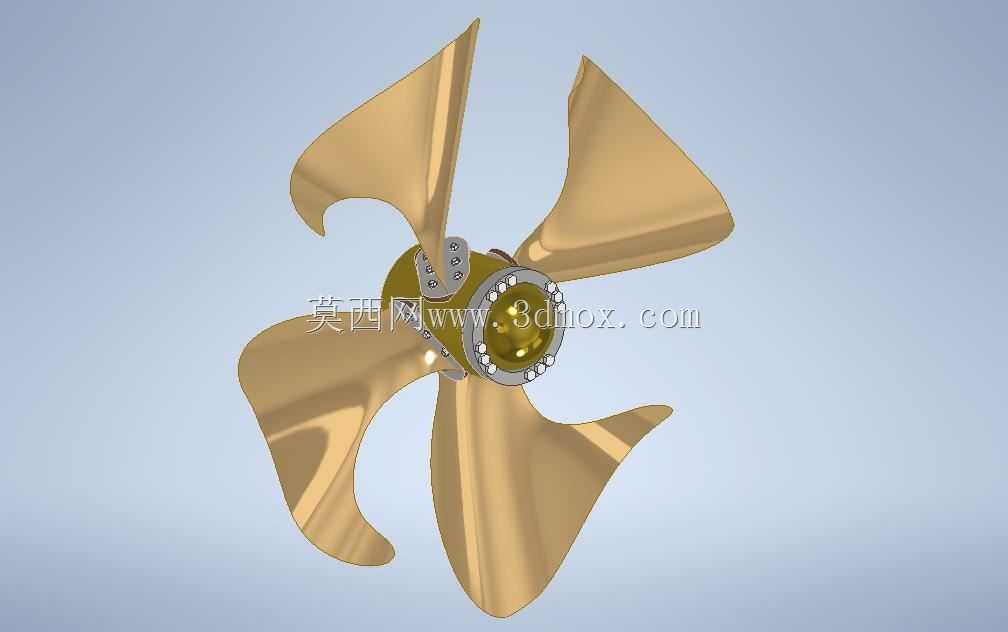

船舶用五叶铜质螺旋桨结构设计

　　在民用内河货运船舶、近海作业工程船以及中小型客运船舶的动力推进系统中，螺旋桨是直接决定航行效率、运行稳定性的核心部件，本次呈现的五叶螺旋桨结构，针对中低航速、大载重吨位的船舶运行工况做了针对性的结构优化，区别于常规三叶、四叶螺旋桨的设计逻辑，五叶结构的叶梢载荷分布更均匀，在同等主机输出功率下，能有效降低桨叶表面的空泡产生概率，减少航行过程中桨叶激振力对船体尾部结构的疲劳损伤，尤其适合常年在泥沙含量较高的内河航道、近岸养殖作业区航行的船舶使用，可降低杂物缠绕、硬质颗粒冲蚀对桨叶的损伤速率。

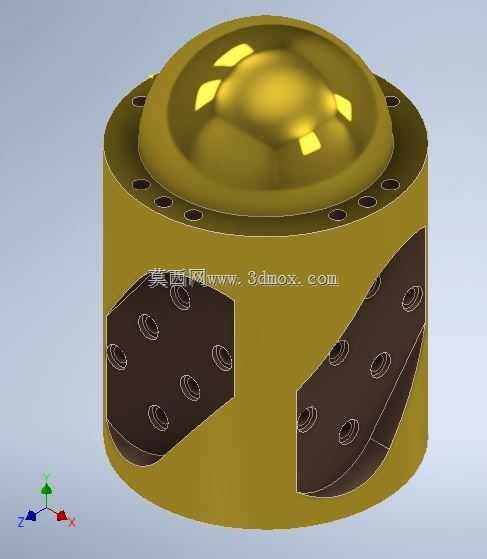

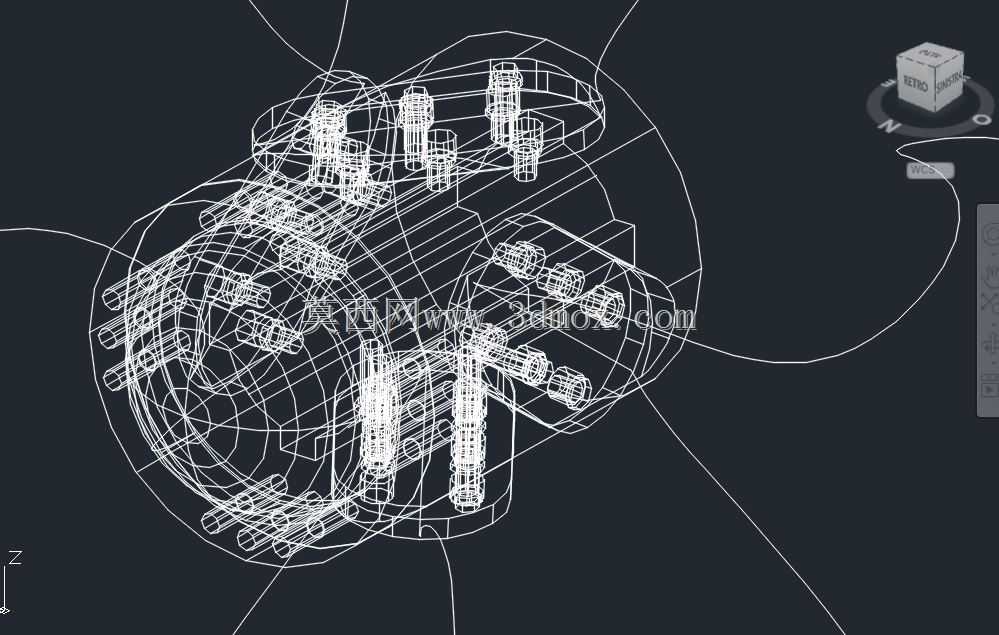

　　从实际安装边界来看，该螺旋桨的桨毂采用锥孔配合平键的连接形式，与尾轴的配合面预留了标准的密封件安装槽位，可适配常规艉轴密封装置的安装尺寸，不需要对现有船舶的尾轴结构做大规模改造就能完成换装，桨毂端面均匀分布的螺栓孔位，可配合压盖实现螺旋桨与尾轴的轴向锁紧，避免船舶在急流工况下正倒车切换时出现桨叶轴向窜动的问题。桨叶的型线设计采用了侧斜式布局，叶梢部分向螺旋桨旋转的反方向做了适度偏移，这种设计能让桨叶在进入伴流不均匀的船体尾部流场时，逐次切割不同流速的水流，避免所有桨叶同时遭遇流场突变带来的载荷冲击，有效降低航行过程中的水下辐射噪声，对于有静音需求的科考作业船、客船来说，这种结构能大幅提升舱内乘坐的舒适度，也能减少水下噪声对水域生态的干扰。

　　从结构强度设计角度，铜质桨叶的叶根位置做了渐变加厚处理，从叶根到叶梢的厚度按照流体载荷分布曲线逐步递减，既保证了叶根位置能承受最大扭矩输出时的弯曲应力，也能让叶梢部分保持足够的柔性，在遭遇水下漂浮硬物撞击时，能通过微量形变吸收冲击能量，避免桨叶直接出现断裂缺损。在实际选型匹配过程中，需要结合船舶的设计吃水深度、主机额定转速、船体线型的伴流分布数据来确认螺旋桨的盘面比，该款五叶螺旋桨的盘面比适配载重区间在300-800吨的内河船舶，安装时需要保证桨叶与船体尾部舵叶之间留有足够的间隙，避免螺旋桨旋转过程中产生的水流直接冲击舵叶上沿造成舵系振动，同时要确认螺旋桨的沉深比满足航行要求，保证在船舶轻载航行状态下，桨叶不会露出水面造成飞车现象。

　　日常运维过程中，这种铜质五叶螺旋桨的表面光滑度对推进效率影响极大，每次船舶进坞检修时，需要清理桨叶表面附着的海洋生物、锈蚀层，对出现微小缺口的叶梢位置做打磨圆滑处理，避免缺口位置出现应力集中造成裂纹扩展，桨毂与尾轴的配合面每次拆装都要检查配合面的锈蚀情况，涂抹防锈油脂后再完成装配，避免长期使用后桨毂与尾轴锈死造成后续拆装困难。不同于高速快艇使用的高速小直径螺旋桨，这款螺旋桨的设计转速区间匹配中速柴油机的输出特性，不需要额外配置大减速比的齿轮箱就能实现最佳推进效率，能有效降低动力系统的整体建造成本，五叶结构的推力输出更线性，在船舶重载起航、逆水航行的工况下，能提供更平稳的推力输出，减少主机的负荷波动，延长主机的使用寿命。
