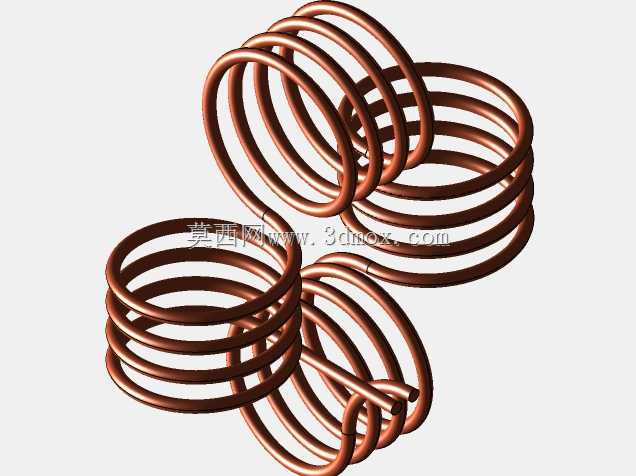

线圈流动式逆变回路热交换装置结构设计

　　在电力电子逆变设备的热管理场景中，线圈流动式热交换装置是解决高频逆变回路温升问题的核心部件，这类装置常配套于中大功率电源变换设备，针对逆变回路中功率线圈、磁性元件的集中发热问题，通过流体介质的定向流动带走工作过程中产生的焦耳热与磁滞损耗热量，避免线圈绝缘层因长期超温出现老化击穿，保障逆变设备在额定负载下的连续稳定运行。

　　从实际工程应用来看，这类换热装置的适配场景覆盖工业变频电源、新能源逆变并网设备、特种电源变换单元等多个领域，区别于普通板换或管壳式换热器，它的换热流道直接贴合线圈绕组的排布路径，不需要额外设置过长的导热连接路径，能最大程度降低接触热阻，让线圈工作产生的热量直接传递到流道壁面，被循环流动的换热介质带走。设计过程中首先要匹配线圈的实际绕制形态，流道的弯折曲率完全贴合线圈的层间排布间隙，不会额外占用线圈组件的外围安装空间，也不会破坏原有线圈的绝缘距离要求。

　　在功能特性上，该装置采用流动式换热结构，介质在流道内保持稳定的紊流状态，避免层流状态下换热效率骤降的问题，流道内壁做了平滑过渡处理，没有直角弯折或截面突变区域，能减少介质流动过程中的阻力损失，降低配套循环泵的功率损耗。装置的进出液接口设置在组件的侧方低位，符合管路安装的常规操作空间要求，接口的密封面采用平面密封结构，适配常规的O型圈密封方案，不需要定制特殊密封件，现场安装维护时可以快速完成管路对接。

　　设计阶段需要重点考量安装边界的匹配性，装置的整体外形轮廓完全包覆线圈的发热区域，外围预留的安装固定孔位与原有线圈支架的孔位完全对应，不需要对原有逆变设备的安装机架做二次改造，替换原有风冷散热结构时可以直接原位安装。流道的壁厚经过热传导效率与结构强度的平衡计算，既保证足够的承压能力，满足换热介质循环时的压力要求，不会出现渗漏或鼓胀变形的问题，又能尽可能降低壁面热阻，提升热量传递效率。线圈与流道壁面之间填充薄层导热界面材料，填充两者之间的微观间隙，避免空气间隙造成的热阻叠加，让线圈表面的温度可以快速传递到流道壁面。

　　在实际运行过程中，换热介质沿着线圈的环绕方向流动，从线圈的进线端高温区域流向出线端相对低温区域，顺着线圈的发热梯度完成热量交换，避免出现局部换热死区，不会出现线圈局部热点温度超标的问题。装置的外部结构做了绝缘隔离处理，流道外壁与线圈带电部位之间保持足够的绝缘距离，即使在潮湿工况下也不会出现绝缘击穿的问题，满足电力设备的电气安全要求。不同于外置式散热装置需要额外占用设备仓内空间，该换热结构与线圈组件集成度高，整体安装后不会超出原有线圈组件的外形尺寸边界，对于内部空间紧凑的逆变设备来说，不需要重新规划仓内布局，就能完成散热系统的升级。

　　结构设计时还考虑了长期运行的可靠性，流道内部没有设置易堵塞的狭窄截面，常规的工业水冷或绝缘油冷介质都可以适配，不需要加装精度过高的过滤装置，减少后期维护的工作量。装置的固定方式采用多点位均匀压紧，不会因为局部压紧力过大造成线圈绝缘层损伤，也不会因为压紧力不足导致接触热阻增大，每个固定点的压力都经过匹配计算，保证导热界面材料被均匀压缩到最佳厚度区间。对于不同功率等级的逆变设备，只需要调整流道的截面尺寸与介质流量参数，就可以匹配不同的发热量需求，结构本身具备很强的适配性，可以快速衍生出适配不同线圈规格的换热方案。
