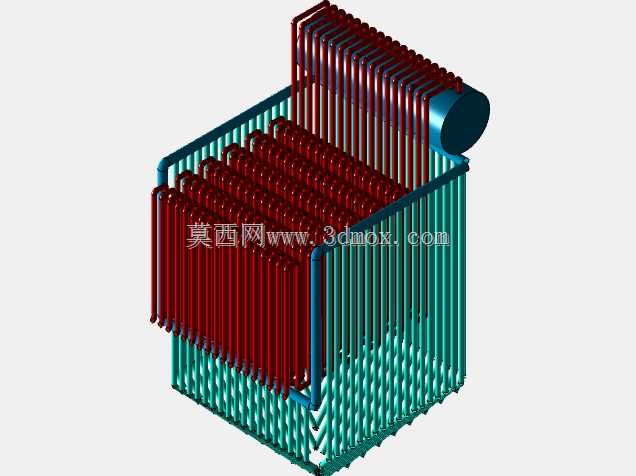

带汽包结构工业锅炉换热管束

　　在工业热能供应、电站热力循环、工业生产供汽系统中，锅炉管束是完成炉内热量向工质传递的核心换热部件，本次呈现的带汽包锅炉管结构，是水管式锅炉中承担水-汽转换、热量交换的核心组件，直接决定锅炉的换热效率与运行稳定性。不同于光管式单排管束，该结构采用错排布置的多列垂直管排，配合顶部集成的集汽汽包，能够在有限的炉膛空间内最大化拓展换热接触面积，让高温烟气在管排间隙形成紊流冲刷，避免烟气走廊带来的局部换热不均、管束局部过热爆管等工程问题。

　　从结构设计逻辑来看，管束分为两个功能分区，靠近炉膛高温区的管排采用加密顺列布置，管间间隙控制在合理范围，既保证高温烟气能够充分冲刷管壁，又避免烟气流速过快造成管壁磨损超标；低温区管排适当放大管间距，降低烟气流动阻力，减少引风机的运行负载。顶部的圆柱形汽包并非简单的汇流结构，其内部设计有汽水分离的空间，管束内受热蒸发形成的汽水混合物进入汽包后，蒸汽会在汽包上部空间完成初步的重力分离，减少蒸汽带水对后续过热器部件的水蚀影响，未完全蒸发的饱和水则通过下降管重新回到管束下部的进水联箱，形成自然循环的回路，不需要额外配置强制循环泵就能实现工质的稳定循环，大幅降低中小型锅炉的配套成本与运行故障点。

　　在安装边界的考量上，该管束整体采用模块化框架式结构，外围的管卡与支撑框架将所有换热管固定为一个整体模块，安装时不需要现场单根拼接管束，只需要将整体模块吊装就位后，对接下部进水联箱接口与顶部汽包的蒸汽出口、下降管接口即可，大幅缩短现场安装的工期。管束的管端与联箱、汽包的连接采用焊接+胀接的复合连接工艺，既保证连接位置的密封性能，避免高压工质泄漏，又能缓冲锅炉启停过程中管束热胀冷缩带来的应力，避免焊口位置反复受应力拉扯出现开裂。

　　从实际运行的工况适配来看，该结构的管束能够适配额定压力在中压范围的工业锅炉，既可以用于燃煤锅炉的炉膛蒸发受热面，也可以适配燃气、生物质燃料的锅炉本体，管束的材质选型可以根据实际运行的烟温、工质参数调整，高温段管束可以选用耐热合金钢材质，低温段采用优质碳素钢管，在控制制造成本的同时满足不同位置的耐温、耐压要求。在建模过程中，每一根换热管的弯折半径、管排间距都严格遵循锅炉设计规范中的热力计算标准，管排之间的定位卡件位置避开了烟气冲刷的正面位置，减少卡件本身的积灰与磨损，汽包的壁厚、接管位置的补强结构也按照压力容器的设计要求做了对应处理，保证模型结构与实际工程应用的产品结构完全一致，能够直接用于锅炉方案设计阶段的结构排布演示、安装干涉检查，也可以作为热力系统仿真分析的几何基础，帮助设计人员快速完成锅炉本体的方案迭代，不需要从零开始搭建管束的复杂阵列结构。不同于简化的管束模型，该结构还原了实际产品中管束的支撑结构、汽包与管束的连接位置、管排的错层布置细节，能够直观展现自然循环锅炉蒸发受热面的工作逻辑，对于刚接触锅炉设计的人员来说，也可以通过该模型清晰理解汽水混合物在管束内的流动路径、烟气横向冲刷管束的换热过程，避免设计中出现管排间距不合理、循环阻力过大等常见问题。
