工业用卧式管壳式热交换器结构设计

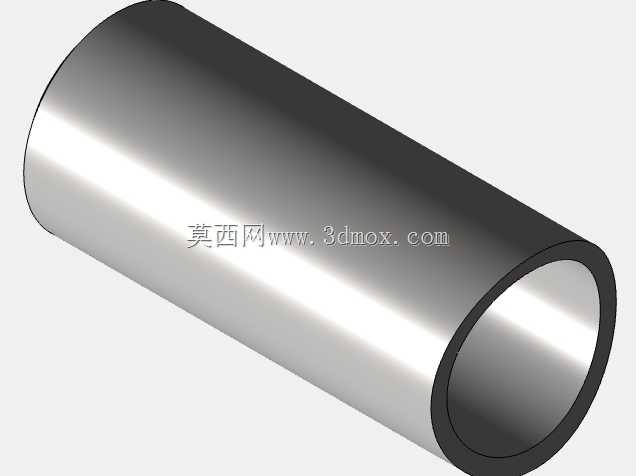

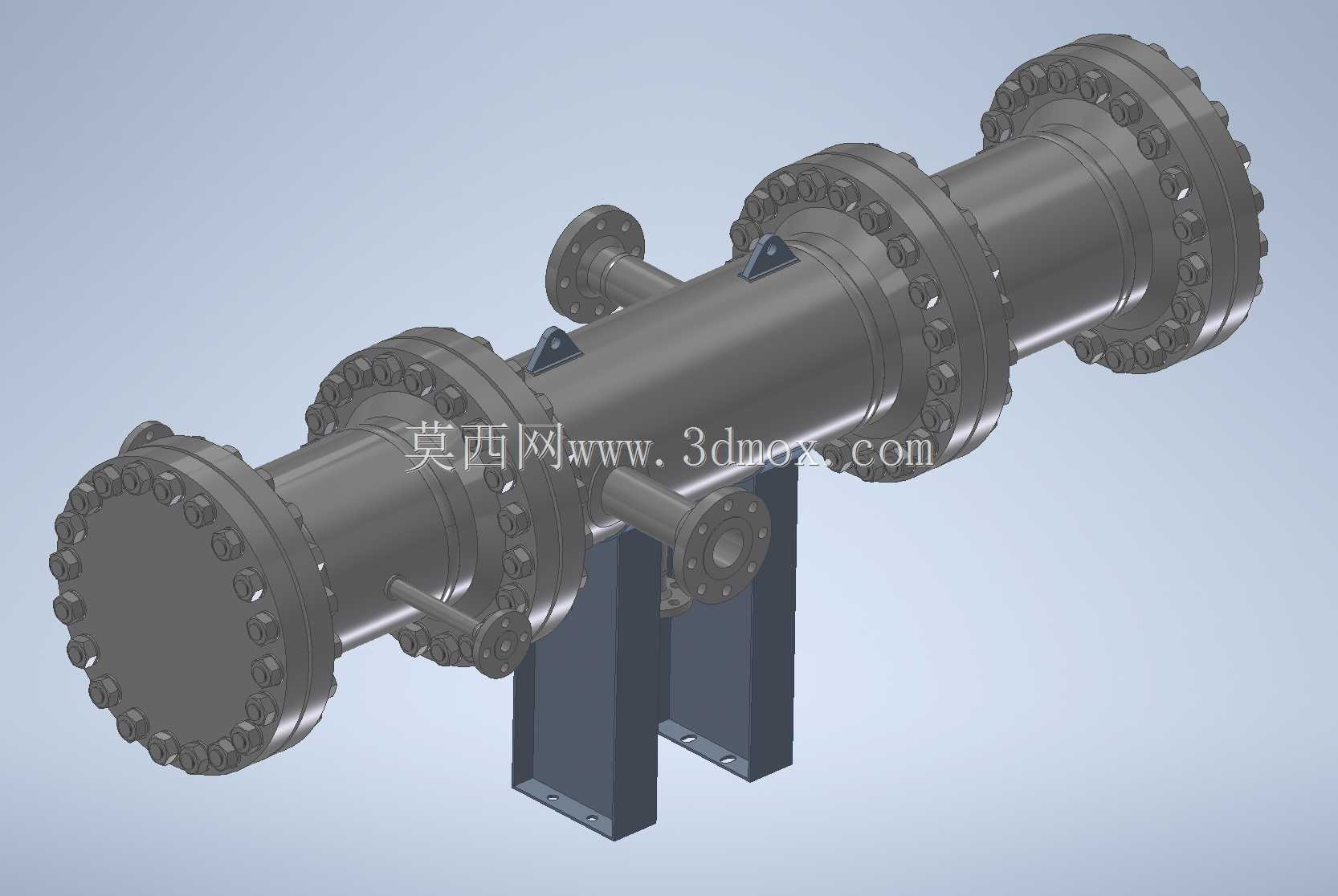

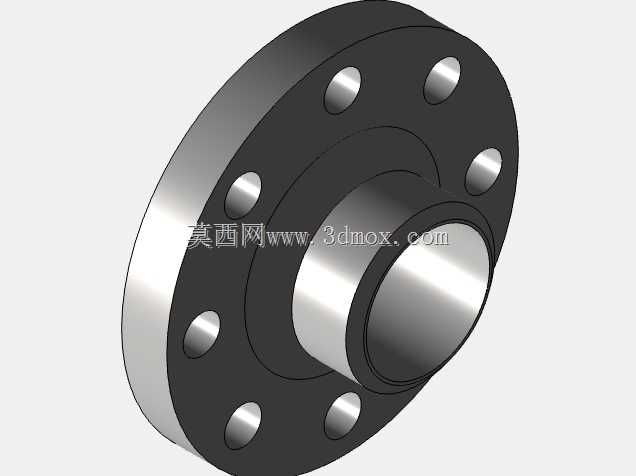

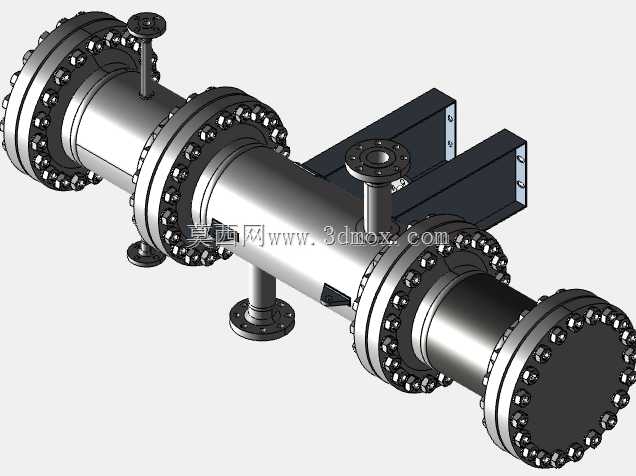

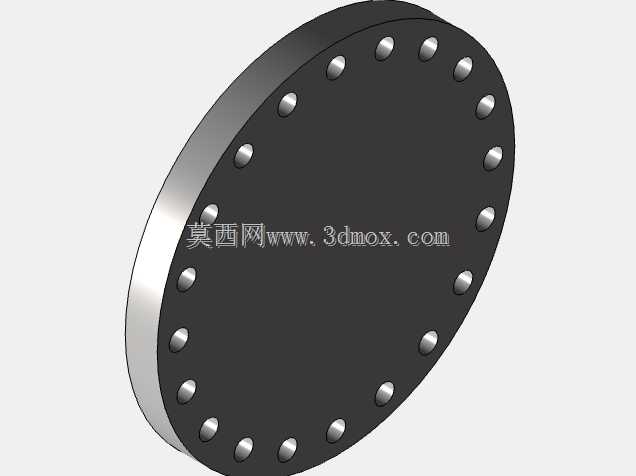

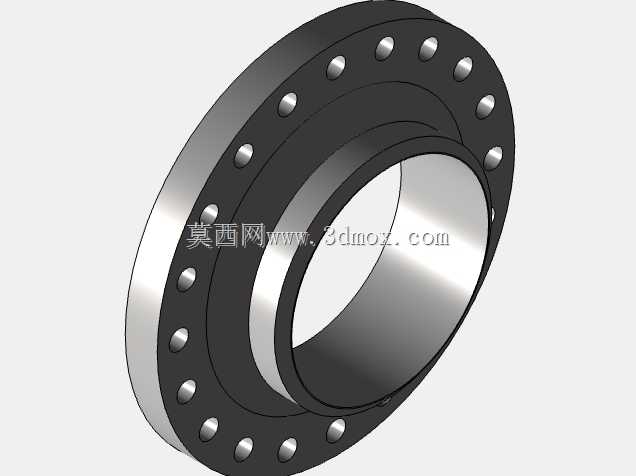

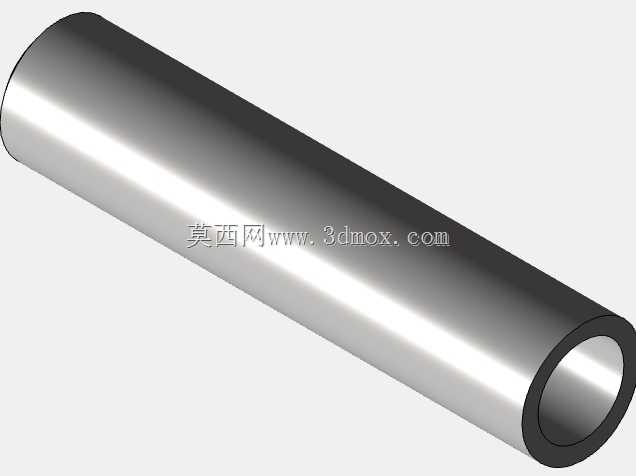

　　在化工、电力、集中供热、轻工等诸多工业流程场景中，管壳式热交换器是应用占比最高的间壁式换热设备，本次呈现的卧式管壳式热交换器结构，核心针对常规工业场景的液-液、汽-液换热工况设计，可完成两种不同温度流体之间的热量传递，既可以作为工艺系统中的加热器、冷却器使用，也可在余热回收场景中作为凝汽器、废热回收单元使用。从结构设计逻辑来看，该设备采用典型的固定管板式结构基础，筒体两端通过法兰与管板、封头实现螺栓紧固连接，法兰周向均匀布置的紧固螺栓可保证承压状态下的密封可靠性，避免换热介质出现串漏问题；筒体侧面设置的多组接管，分别对应冷热流体的进出口，可根据工艺需求匹配逆流、顺流或错流的换热流道布置，其中管程走易结垢、高压或腐蚀性较强的介质，壳程走黏度较高、流量较大的换热介质，兼顾换热效率与后期运维清理的便利性。

　　设备底部设置的两组鞍式支座，是卧式压力容器的标准支撑结构，支座上预留的安装螺栓孔可直接与混凝土基础或钢结构支架完成固定，安装时需保证两支座的水平度偏差控制在允许范围内，避免筒体附加应力导致的密封面泄漏或结构变形。从尺寸边界来看，该设备核心筒体直径0.36m，总长度2.3m，属于中小型工业换热单元，整体安装占地长度约2.5m，宽度方向含支座总宽约0.6m，安装时需在筒体两端预留不小于1m的操作空间，满足封头拆卸、管束抽装的运维需求；设备的接管法兰均采用标准压力等级设计，可直接与同压力等级的工业管道完成对接，无需额外制作过渡连接件。

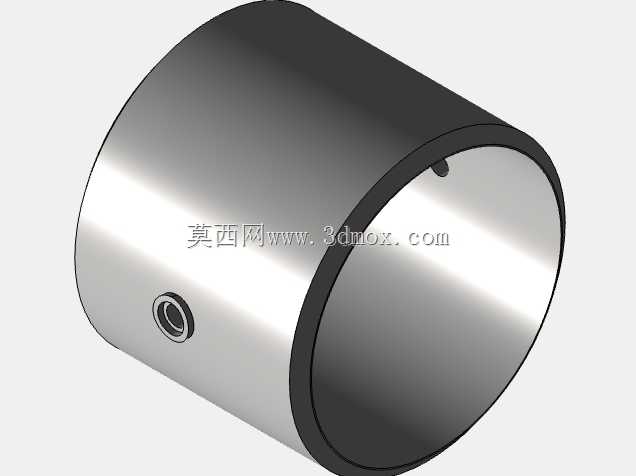

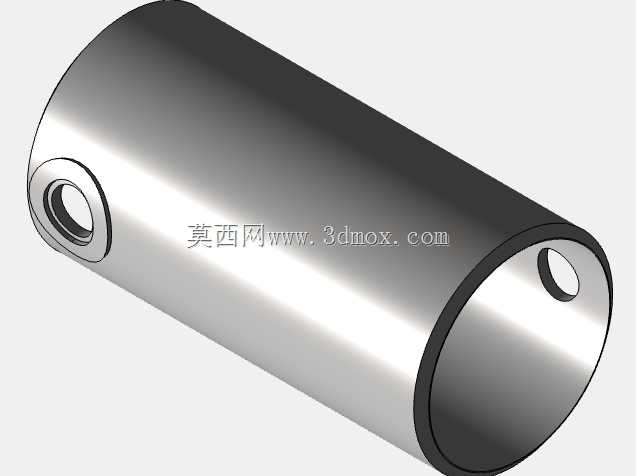

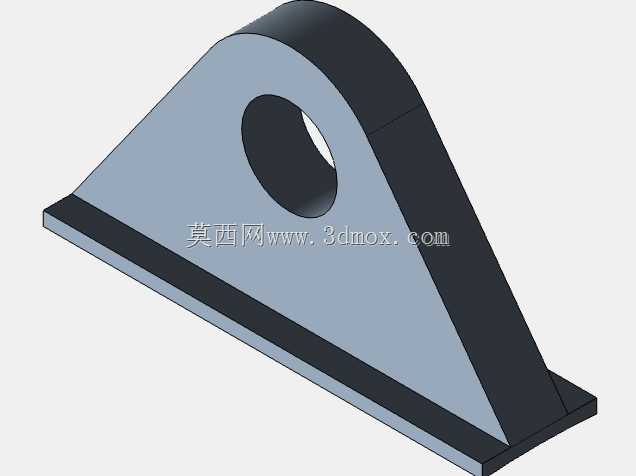

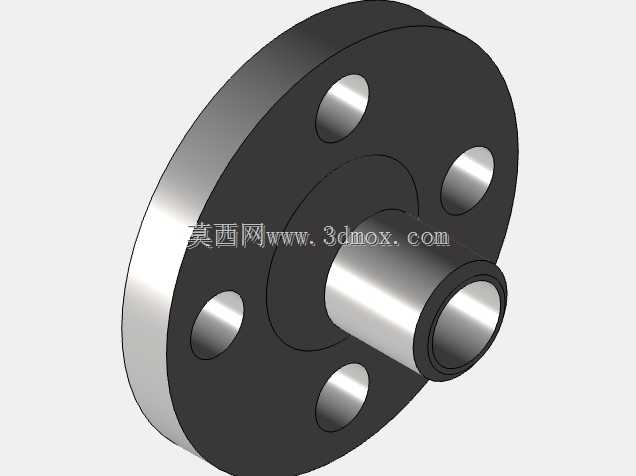

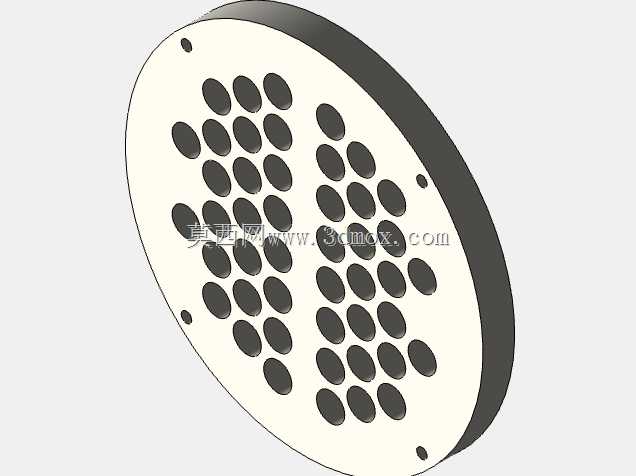

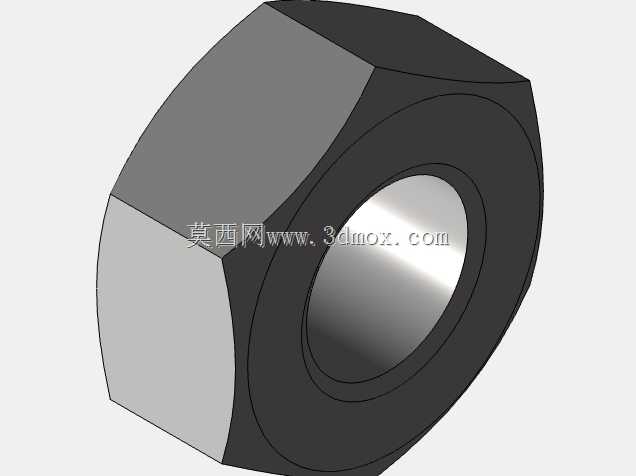

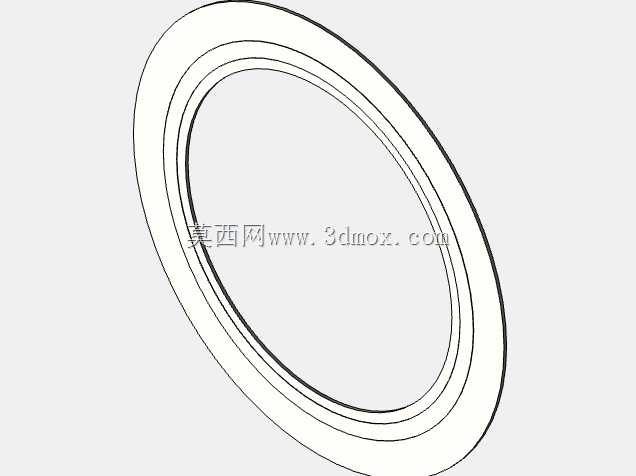

　　在结构细节设计上，筒体外壁设置的多组吊耳结构，可满足设备吊装转运时的受力需求，吊耳位置经过重心核算，吊装时可保证筒体处于水平状态，避免磕碰法兰密封面；管板与换热管的连接采用强度胀加密封焊的结构形式，可承受更高的管壳程压差，避免换热管与管板连接位置出现泄漏；封头内部可根据换热需求设置分程隔板，将管程分为多程结构，提升管内介质流速，进而强化管程换热效率。实际选型应用时，需根据工艺计算的换热面积、介质流量、工作压力温度参数，匹配对应厚度的筒体、管板材质，若用于有腐蚀介质的工况，可在筒体内壁、换热管表面做防腐衬里或选用耐腐蚀合金材质；设备安装完成后需按压力容器规范完成水压试验、气密性试验，确认各密封面无泄漏后才可投入工艺系统运行。

　　日常运维过程中，可定期拆卸两端封头，清理管程内壁的结垢与杂质，壳程可通过设置的排污口定期排空积液与沉积物，保证换热流道通畅，维持设备的换热效率。该结构的三维建模过程中，对法兰螺栓、鞍座、接管等标准件均采用参数化建模方式，可根据不同的压力等级、尺寸需求快速调整参数生成对应规格的模型，为同类型换热设备的设计改型提供可复用的结构参考，建模时严格遵循压力容器相关设计规范的结构要求，所有转角、焊缝位置的结构处理都符合实际加工制造的工艺要求，不存在无法落地的理想化结构，可直接用于工程设计的方案展示、结构校核以及施工安装的技术交底环节。
