斯特林发动机核心安装端板结构设计

　　在小型外燃动力装置的结构设计环节，端板类零件作为整机装配的基准载体，承担着定位核心运动部件、密封腔体、衔接外部支架的多重作用，本次呈现的斯特林发动机端板结构，正是围绕小型外燃机的紧凑装配需求完成的结构设计。从实际应用场景来看，这类端板结构多用于教学演示类斯特林发动机、小型余热回收动力试验装置，以及低功率温差发电配套的动力端组件，在高校工程实训、创客动力装置开发、小型外燃机性能验证场景中，这类基准端板的设计合理性直接决定了整机装配后的运行同轴度与长期运行稳定性。

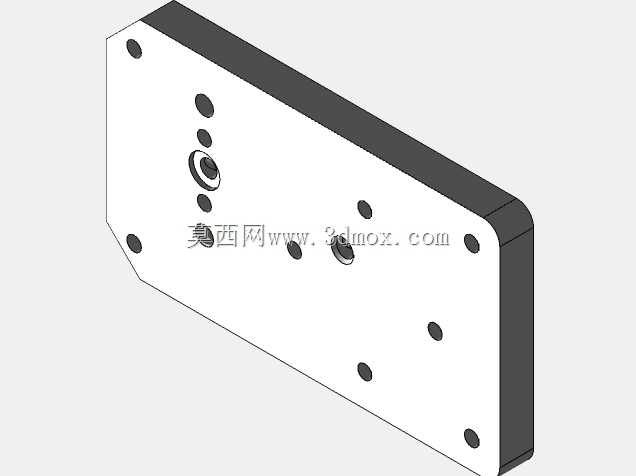

　　从功能特性层面看，该端板采用切角矩形的外形设计，并非规则的整矩形结构，其中一侧的斜切边是为了避让动力输出端的飞轮安装空间，避免飞轮转动过程中与安装基座、外部连接构件发生运动干涉。板面上分布的多组安装孔按照功能可划分为三类：直径较大的中心阶梯孔是动力活塞轴的穿装定位位，孔位的同轴度公差需要控制在0.02mm以内，才能保证活塞往复运动过程中不会出现偏磨、卡滞的问题；围绕中心孔分布的三组中小直径孔，分别用于安装配气机构转轴、密封紧固件以及气道衔接接头，孔位的位置度公差需要匹配对应配合件的安装尺寸，避免装配后出现密封失效或者运动件卡阻的问题；沿板件边缘均匀分布的沉头孔，是端板与发动机气缸腔体、后端支架的连接固定位，沉头深度设计需要保证螺栓安装后端面不突出，避免后续外部构件安装时出现平面贴合不严的问题。

　　设计思路上，该结构优先保证了装配基准的统一性，所有孔位的设计基准均选取端板与气缸贴合的密封端面，从根源上减少了基准转换带来的装配误差。板件的厚度选取充分考虑了铝合金材质的刚性需求，在满足活塞轴支撑强度的前提下尽可能压缩厚度尺寸，控制整机的轴向长度，适配小型斯特林发动机紧凑化的设计需求。板件边缘的黑色包覆结构实际是密封胶条的安装槽位，设计时在端板与气缸贴合的侧边预留了宽度2mm、深度1.5mm的凹槽，用于嵌入丁腈橡胶密封胶条，保证气缸腔体的气密性，避免工质泄漏导致的动力输出效率下降。

　　从安装边界来看，该端板的最大外形尺寸适配缸径30mm级别的小型斯特林发动机，安装时需要保证端板密封端面与气缸轴线的垂直度公差不超过0.01mm，否则会导致活塞轴运行时承受径向附加力，加速密封件与轴套的磨损。端板上的所有安装孔均采用通孔设计，既降低了加工难度，也方便装配时的对位调整，针对不同的安装场景，边缘的固定孔可以适配M3或者M4规格的内六角螺栓，通用适配性较强。在实际建模过程中，所有孔位的倒角、沉头深度都按照实际加工工艺要求做了还原，比如活塞轴安装孔的两端都做了0.5mm的C角倒角，既可以去除加工毛刺，也能方便装配时轴套的压入，避免尖锐棱边划伤配合件的表面。

　　这类端板结构虽然只是斯特林发动机中的一个基础零件，但却是整个动力组件装配的核心基准，很多新手在设计小型斯特林发动机时，往往会忽略端板孔位的位置度公差与端面平面度要求，导致装配后活塞运动卡滞、气缸漏气，最终整机无法正常运行。该结构在设计时充分考虑了加工与装配的工艺性，没有设置难以加工的特殊结构，普通的数控铣床甚至台式钻床配合专用夹具就可以完成加工，非常适合教学场景下的学生实操加工，也可以作为小型温差发电装置动力端的基础结构进行二次修改，比如调整中心孔的直径适配不同规格的活塞轴，或者增加额外的孔位安装温度传感器、转速检测元件，拓展试验测试功能。
