kobold插入式桨叶流量开关结构设计

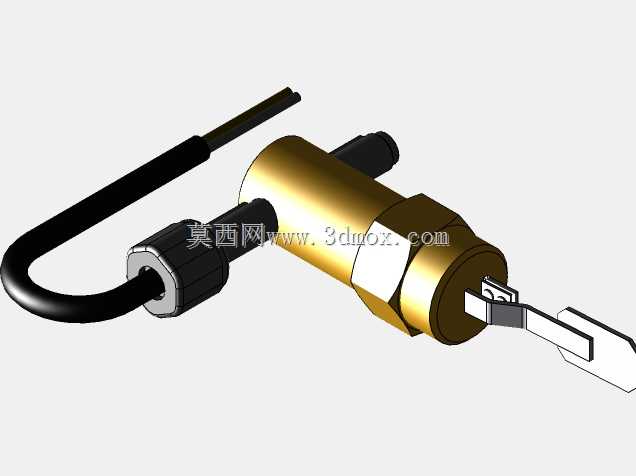

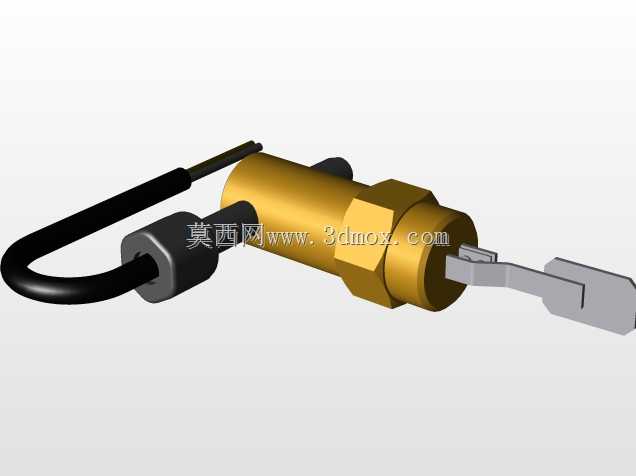

　　在工业流体管路的状态监测场景里，这类插入式桨叶开关的应用覆盖了从循环水系统、液压油路到小型化工流体输送的多个环节，核心作用是在管路内流体流速达到设定阈值时触发开关信号，给后端控制系统传递通断指令，实现断流保护、泵启停联动、流量异常报警这类基础但关键的功能。不同于管段式流量开关需要截断管路串接安装的形式，插入式结构的核心设计思路是尽可能降低安装改造成本，只需要在待监测管路上开对应尺寸的安装孔，将传感端插入管路内部即可完成固定，不需要改动原有管路的整体走向，尤其适合后期技改项目里加装流量监测点的场景。从结构细节来看，主体的金属腔体采用黄铜材质加工，一方面是兼顾了常规水基流体、低压油路的耐腐蚀性，另一方面黄铜的切削加工性能较好，能保证外螺纹安装段的加工精度，和管路焊接底座或者螺纹接头配合时的密封可靠性。腔体尾部的出线端做了格兰头锁紧结构，配套的黑色线缆通过格兰头的橡胶密封圈抱紧，既可以防止管路内的流体顺着线缆缝隙渗出，也能避免现场布线时的拉扯力直接传递到内部的微动开关触点上，提升接线端的抗拉扯能力。

　　前端伸出的桨叶是直接和流体接触的感应部件，采用薄金属片冲压成型，桨叶的宽度和伸出长度是根据适配的管路通径匹配设计的，当流体流动时冲击桨叶，带动腔体内部的摆轴转动，触发内置的微动开关输出信号；当流速低于设定值时，靠内部的复位弹簧带动桨叶回位，开关恢复初始状态。安装边界上，这类插入式开关的插入深度需要根据实际管路的通径调整，保证桨叶处于管路的中心流道区域，避免贴在管壁上导致流体无法有效冲击桨叶，造成信号误判；安装时要注意桨叶的朝向，必须让流体的流动方向垂直冲击桨叶的正面，不能顺着桨叶平面方向安装，否则会导致触发阈值偏差甚至无法触发。

　　另外主体上的两个侧置接口是用于工艺过程中的压力测试或者密封校验，在成品装配完成后会做封堵处理，现场安装时不需要额外改动。在结构建模的过程中，需要重点关注几个配合公差：首先是摆轴和腔体之间的转动配合间隙，既要保证摆轴转动灵活无卡滞，又要控制间隙量避免流体渗漏，通常会在轴段配套O型圈做动密封；其次是安装外螺纹的公差，要和常用的管螺纹标准匹配，保证现场安装时能和现有管路接头通用；还有桨叶和摆轴的连接固定方式，采用铆接结构的话要保证铆接强度，避免长期流体冲击下桨叶松动脱落，造成开关失效。

　　这类开关在实际使用中不需要外接复杂的控制单元，直接输出开关量信号，可以直接接入PLC的数字量输入模块，或者串联到继电器控制回路里，结构简单可靠，对使用环境的要求不高，在常规的工业车间环境下不需要额外做防护处理，只要避免长期浸泡在强腐蚀流体里、安装位置远离强振动源就能保证长期稳定运行。建模时还要考虑安装操作的空间预留，主体的六角拧动段要留出足够的扳手操作空间，格兰头尾部要留出线缆弯曲的半径空间，避免安装完成后线缆出现死折，影响线缆的使用寿命。
