17kW浸入式液体加热装置结构设计

　　在工业流体加热场景中，浸入式电加热元件是直接接触介质实现热交换的核心部件，这款17kW功率等级的加热管束，主要适配开式或承压储液槽、循环水箱、小型工艺槽的液体升温需求，相比外置式换热器，它直接将发热段浸没在待加热介质中，热传导路径更短，热量损失能控制在极低水平，无需额外搭建外部换热管路，安装后接入供电回路即可投入使用，在小型水处理设备、商用热水机组、化工溶液预热槽、清洗线工艺槽中都有广泛应用。

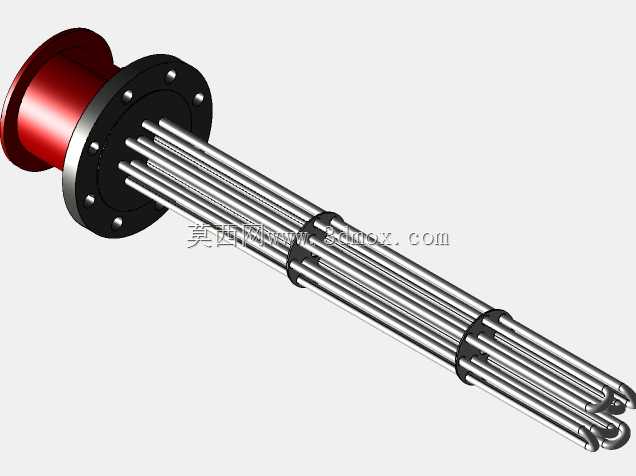

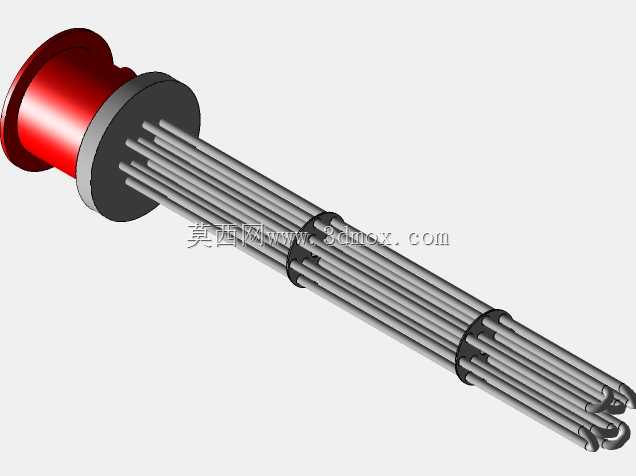

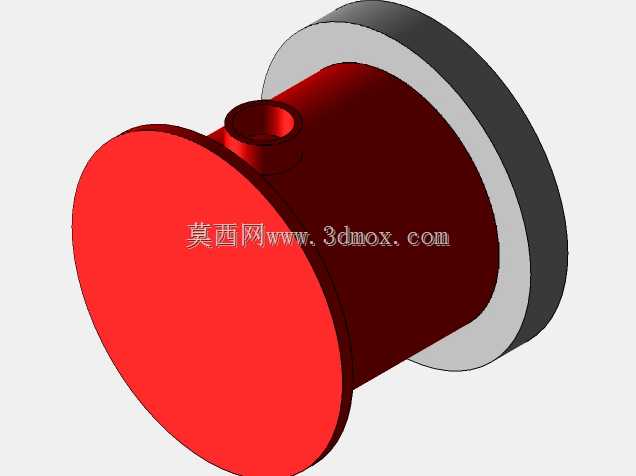

　　从结构设计逻辑来看，这款加热元件采用多根U型金属加热管平行排布的形式，发热段全部集中在管束区域，安装时仅需通过端部法兰与容器壁完成固定，接线端留在容器外部，完全规避电气部分接触液体的风险。端部的红色密封端盖采用耐高温绝缘材质，既可以保护内部接线端子不受外力磕碰，也能阻挡外部水汽、粉尘侵入接线腔，避免出现绝缘失效问题。法兰与加热管束衔接的位置设置了加厚密封定位盘，盘体上预留的螺栓孔可以匹配对应通径的容器法兰，安装时夹入耐高温密封垫片就能实现承压密封，适配常规常压到中低压的储液容器安装要求。

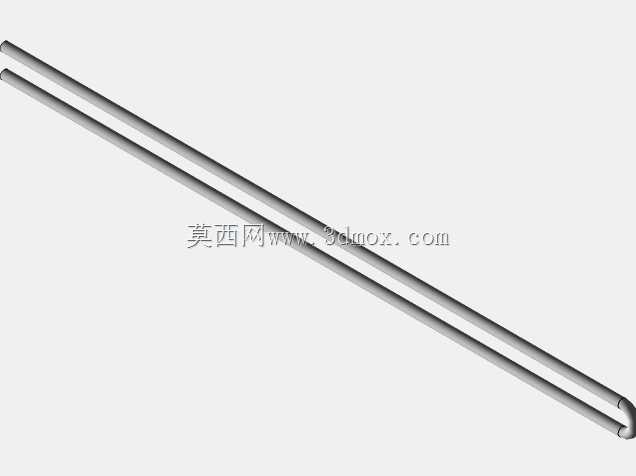

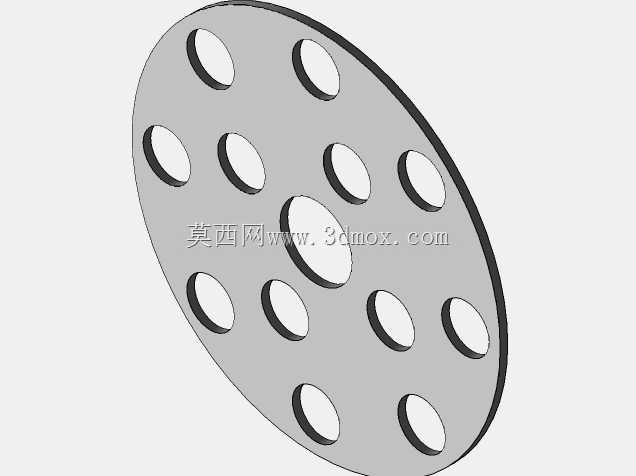

　　加热管之间通过三处定位隔片进行固定，隔片采用耐高温金属材质冲压成型，每根加热管穿过隔片上的对应定位孔后做压合固定，既可以避免加热管在液体流动冲击下出现晃动、相互摩擦导致管壁磨损，也能让相邻加热管之间保持均匀的间隙，保证介质在管束间可以顺畅流动，带走加热管表面的热量，避免出现局部干烧、管壁温度过高导致的加热管寿命缩短问题。加热管的末端做了圆弧收头处理，没有尖锐的边角，安装时不会划伤容器内壁或者密封件，U型弯折的曲率经过统一校准，所有加热管的长度保持一致，安装后管束整体处于同一水平高度，不会出现部分管段露出液面导致干烧的情况。

　　从安装边界来看，这款加热元件的法兰端为唯一安装固定点，安装时需要在容器侧壁或者顶部开出对应尺寸的安装孔，法兰盘的密封面需要与容器壁的安装面保持平行，紧固螺栓时需要按照对角顺序逐步拧紧，避免密封垫片受力不均出现渗漏。管束的长度需要匹配容器的内部深度，安装完成后需要保证所有发热段完全浸没在最低工作液位以下，接线端需要预留足够的接线操作空间，周边不能有遮挡散热的物体，避免接线端温度过高影响电气绝缘性能。加热管的材质可以根据加热介质的腐蚀性选择对应牌号，常规清水加热采用普通不锈钢材质即可，若用于弱腐蚀性溶液加热，则需要升级为耐蚀合金管材，同时密封垫片也需要匹配介质特性选择对应的耐温耐蚀材质。

　　在实际选型应用中，这款17kW的加热元件可以满足单小时将约300升常温清水加热至80摄氏度的升温需求，若用于循环流动的液体加热，还可以根据流量、进出口温差核算实际换热效率，调整加热管的排布密度或者表面热负荷。设计时特意将加热管的表面热负荷控制在液体加热适配的区间内，避免表面负荷过高导致液体在管壁处结垢，长期使用过程中也需要定期清理管壁表面的水垢或者介质残留，保证换热效率稳定。管束的整体直径经过优化，在有限的安装空间内排布了足够数量的加热管，既保证总功率达到设计要求，也不会因为管束过粗导致介质流动阻力过大，在循环加热场景中不会额外增加循环泵的负载。接线腔内部的接线端子采用大电流规格的铜质端子，匹配17kW功率下的工作电流，端子之间设置了绝缘隔挡，避免接线时出现误碰短路的问题，端盖上预留的接线孔可以适配常规规格的电缆防水接头，保证接线完成后腔体的防护等级满足使用环境要求。
