小型液化石油气存储罐体结构设计

　　在民用燃气配送、小型户外作业供气、餐饮摊点集中供气这类场景里，小型液化石油气存储罐体是核心的承压储运部件，日常接触的民用液化气罐就是这类结构的典型应用，这类部件的设计核心是在满足承压安全要求的前提下，兼顾冲压成型工艺性、搬运便捷性与长期使用的结构可靠性。

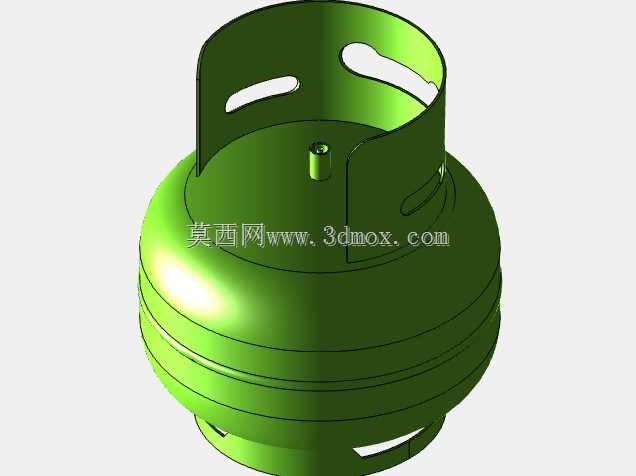

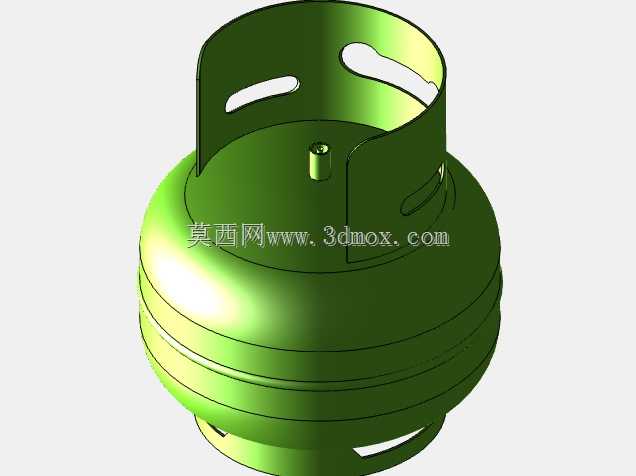

　　从结构设计逻辑来看，罐体主体采用上下两个半球形封头通过环向焊接拼接而成，这种球形曲面结构相比直筒形罐体，在相同壁厚条件下能承受更高的内部压力，应力分布更均匀，不会出现直筒段与封头衔接处的应力集中问题，同时曲面结构在受到外部碰撞时，能通过微小形变分散冲击力，降低局部破损泄漏的风险。罐体上部的护罩结构采用一体化冲压折弯成型，护罩上开设的两个对称长圆形提手孔，是按照成年人手掌握持宽度设计的，搬运时手指可穿过孔位扣住护罩，发力时不会出现滑脱问题，同时护罩高出顶部阀门安装座一定高度，在罐体发生倾倒、受到上方坠物撞击时，护罩会先承受冲击力，避免顶部的阀门、调压器等易损部件直接受撞变形，引发燃气泄漏风险。

　　设计过程中需要重点匹配冲压模具的成型参数，封头的曲面弧度要和冲压凸模、凹模的曲率完全贴合，避免拉伸成型时出现板材局部减薄超差的问题，通常这类罐体采用的是压力容器专用冷轧钢板，拉伸过程中要控制板材的流动速率，防止封头曲面出现褶皱、开裂等成型缺陷。护罩与罐体上封头的连接采用环向连续焊接，焊接位置要避开封头的应力集中区域，焊后需要做整体去应力处理，避免长期使用过程中焊接位置出现疲劳裂纹。顶部的阀门安装座采用凸台结构设计，凸台高度要满足阀门安装时的螺纹啮合长度要求，同时凸台根部做圆角过渡，降低冲压成型时的应力集中，安装座的内螺纹精度要匹配通用液化气阀门的螺纹规格，保证安装后的密封性能。

　　尺寸边界方面，这类小型罐体的直径控制在360mm左右，整体高度不含护罩的话约为400mm，护罩高度约120mm，这个尺寸规格刚好适配民用液化气的常规充装量，同时搬运时的重心在罐体中部，单人即可完成搬运操作。罐体下部的底座结构采用卷边成型设计，底座直径略大于罐体主体直径，放置在地面时接触面积更大，不会轻易倾倒，同时底座上预留的缺口是为了方便罐体做水压试验时的积水排出，以及长期使用过程中底部的通风干燥，避免底部长期接触积水出现锈蚀问题。

　　实际应用中，这类罐体的壁厚设计需要严格匹配额定工作压力要求，通常民用LPG罐体的额定工作压力为1.6MPa，壁厚设计时要预留足够的腐蚀裕量，毕竟这类罐体的使用环境多为户外、厨房等潮湿或有腐蚀性介质的场景，足够的腐蚀裕量能保证罐体在设计使用周期内的承压能力不会因锈蚀下降。护罩上的提手孔边缘做卷边处理，避免搬运时锋利的板材边缘划伤操作人员，同时卷边结构也能提升护罩的整体刚度，长期握持搬运不会出现护罩变形的问题。

　　建模过程中需要重点关注各个曲面的衔接顺滑度，封头的曲面与环向焊接位置的衔接要做到曲率连续，避免出现折线棱角，否则冲压成型时会在棱角位置出现应力集中，使用过程中容易出现开裂。护罩的折弯位置要预留足够的折弯圆角，避免折弯时板材出现开裂，同时护罩与上封头的贴合面要完全匹配，保证焊接时的装配精度，减少焊接变形。另外，罐体表面的环形加强筋结构，是在不增加板材壁厚的前提下提升罐体整体刚度的设计，环形筋的位置分布在罐体中部应力较大的区域，能有效降低罐体承压时的形变幅度，提升长期使用的结构稳定性。
