燃气压缩机水合物分离过滤装置结构

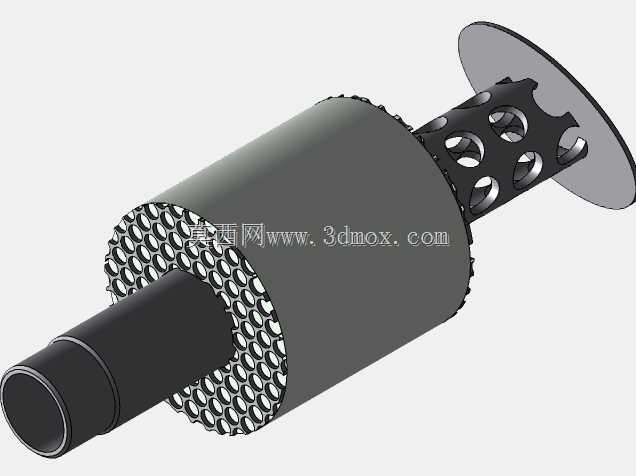

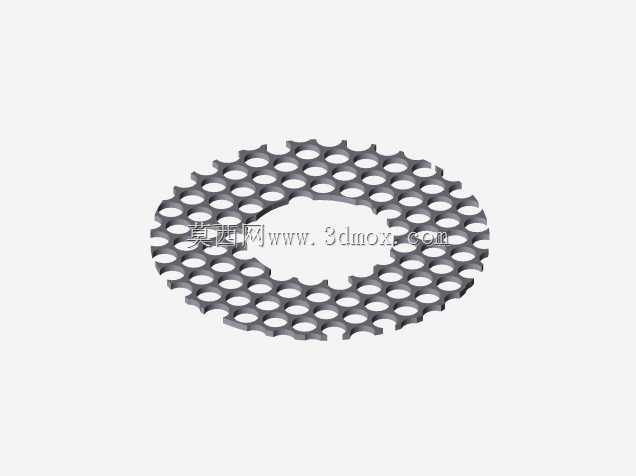

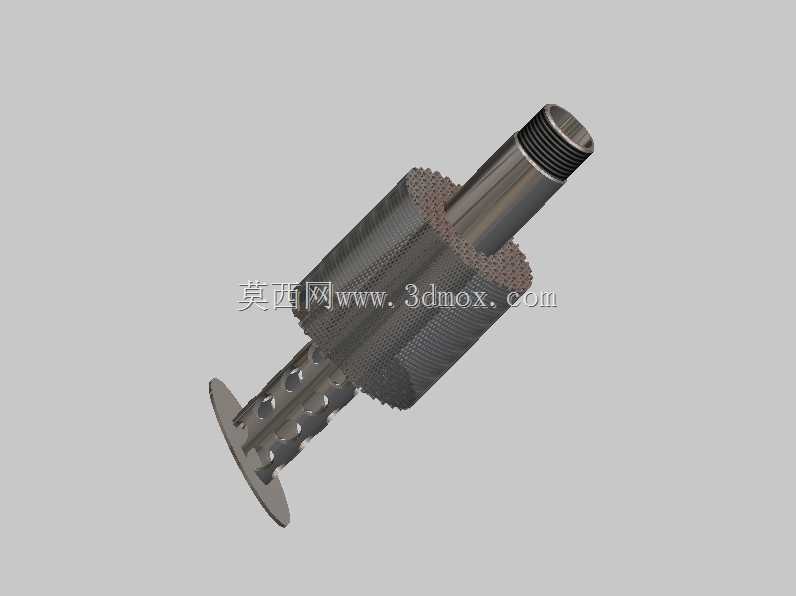

　　在天然气开采、集输以及燃气增压站的压缩机组运行环节，高压燃气在节流、降温过程中极易形成水合物结晶，这类固液混合的杂质一旦进入压缩机腔室、调压阀组或者输配管网，会造成阀芯卡涩、流道堵塞、叶轮冲蚀等一系列故障，直接影响整套燃气系统的运行稳定性，这款分离过滤构件正是针对该类工况设计的核心净化部件。从结构设计逻辑来看，该构件采用同轴集成式布局，顶端加工有标准外螺纹接口，可直接与压缩机进气端的工艺管路对接，无需额外设计转接法兰，大幅压缩了安装空间占用；中段为多层复合过滤结构，外层采用大孔隙的粗滤骨架，可预先拦截燃气中携带的大颗粒液态水滴、固态锈屑，内层为高精度过滤介质层，可捕捉粒径更小的水合物微晶与杂质颗粒，过滤段表面做了防滑滚花处理，既可以提升介质附着的牢固度，也能在维护拆装时提供足够的摩擦力，方便操作人员使用常规工具完成拆卸更换。

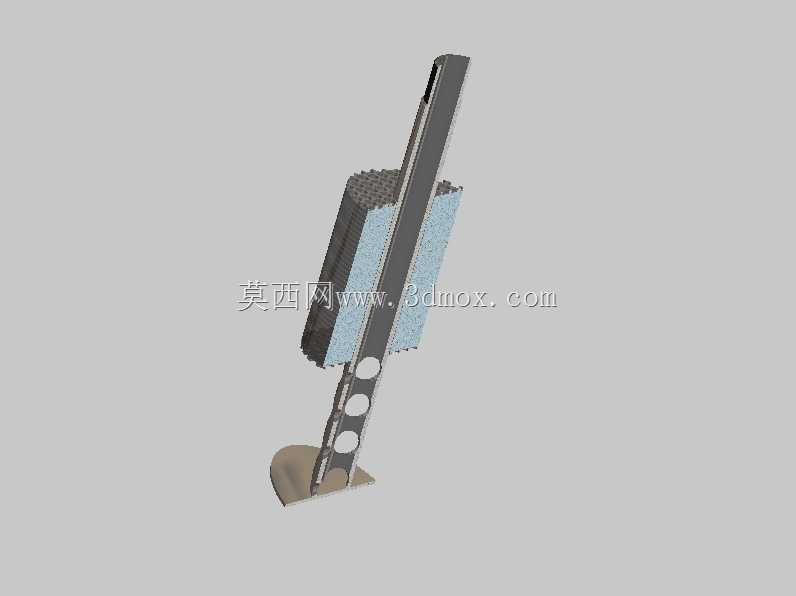

　　下端的导流段设计了多组均匀分布的侧向通流孔，经过滤后的洁净燃气会通过这些孔道进入中心流道，沿轴向向上输送至压缩机进气口，这种侧向进流的结构可以让杂质在重力作用下自然沉降到分离腔底部，避免杂质持续附着在过滤介质表面造成堵塞，有效延长了过滤元件的维护周期。从安装边界来看，该构件整体为细长轴类结构，最大外径集中在中段过滤区域，安装时需预留足够的径向空间满足过滤段的通流面积要求，顶端螺纹的旋合长度经过匹配计算，可承受1.6MPa至6.4MPa区间的常规燃气输送压力，不会出现螺纹脱开、密封失效的问题；下端的定位凸台可与分离腔底部的定位槽配合，保证构件安装后与腔体保持同轴度，避免运行过程中受气流冲击出现偏摆、振动，降低连接部位的疲劳损伤风险。

　　在实际应用场景中，该构件可适配CNG加气站的往复式压缩机、城市燃气门站的调压撬装设备、井口天然气的前置预处理装置，针对不同气质条件可更换不同精度的内层过滤介质，无需改动整体安装尺寸即可适配不同的净化要求。设计过程中充分考虑了工况的特殊性，所有与燃气接触的部位均采用抗腐蚀的金属材质，可耐受燃气中少量硫化氢、凝析油的腐蚀，避免长期运行出现材质剥落造成二次污染；流道设计全程做了圆滑过渡处理，没有直角突变结构，可降低燃气通过时的局部阻力损失，减少压缩机的进气阻力，提升机组运行效率。

　　不同于常规的管道过滤器，该构件将分离与过滤功能集成在单一构件上，无需额外设置独立的重力分离腔，可直接安装在压缩机进气接管的内部，大幅缩小了整套净化装置的体积，特别适合撬装式压缩机组这类对安装空间有严格限制的应用场景。在维护层面，该构件采用可更换式设计，当过滤段压差达到设定阈值时，仅需将构件从管路中旋出，清理表面附着的杂质或者更换过滤介质即可重新投入使用，无需更换整套分离装置，降低了设备的全生命周期运维成本。建模过程中对螺纹的牙型、过滤孔的排布、导流槽的深度都做了精确还原，可直接用于设备的装配干涉检查、流场仿真分析，也可作为运维培训的可视化模型使用，帮助现场操作人员快速掌握构件的安装位置与拆装要点。
