地埋式油污水处理分离装置结构设计

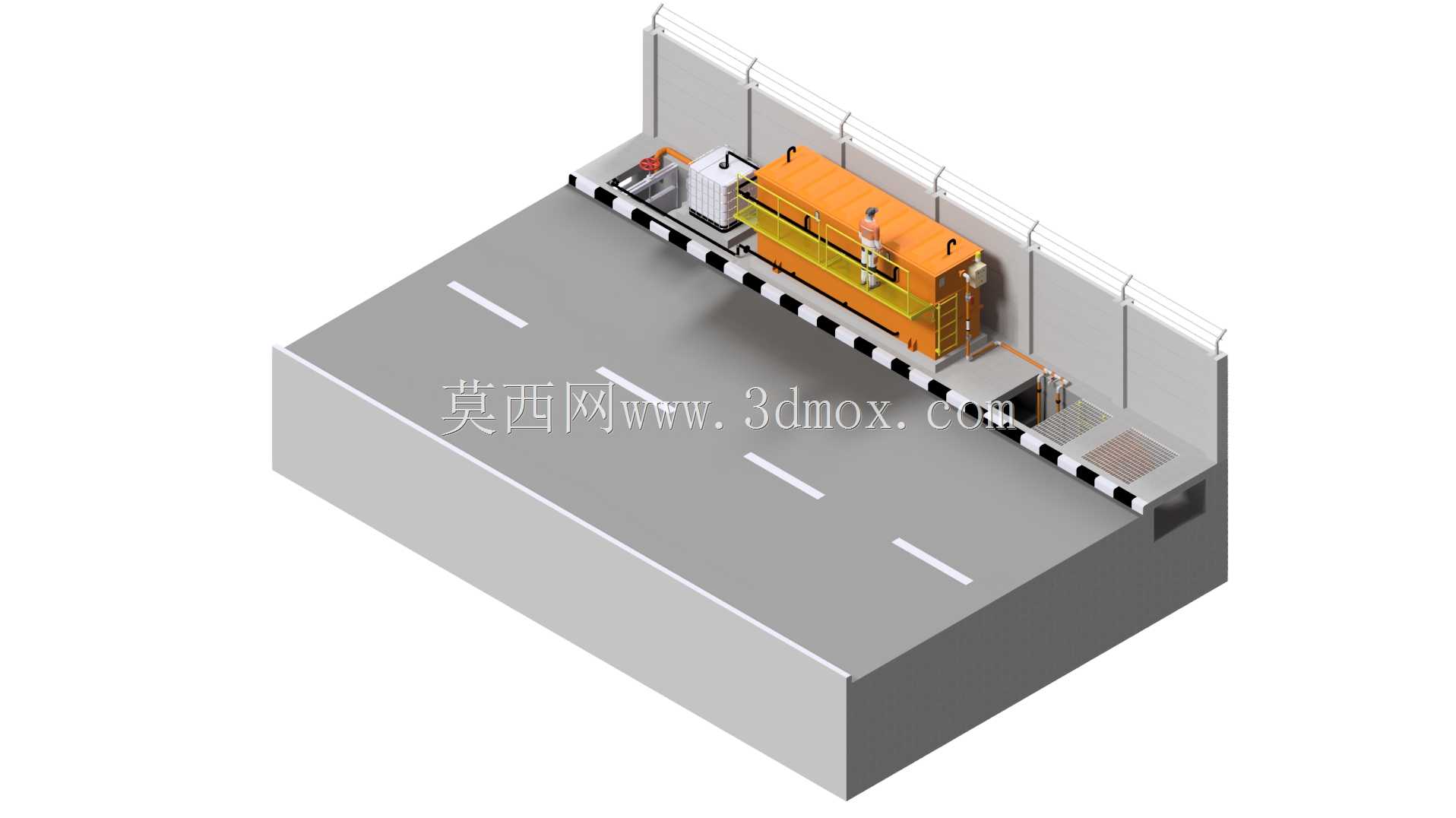

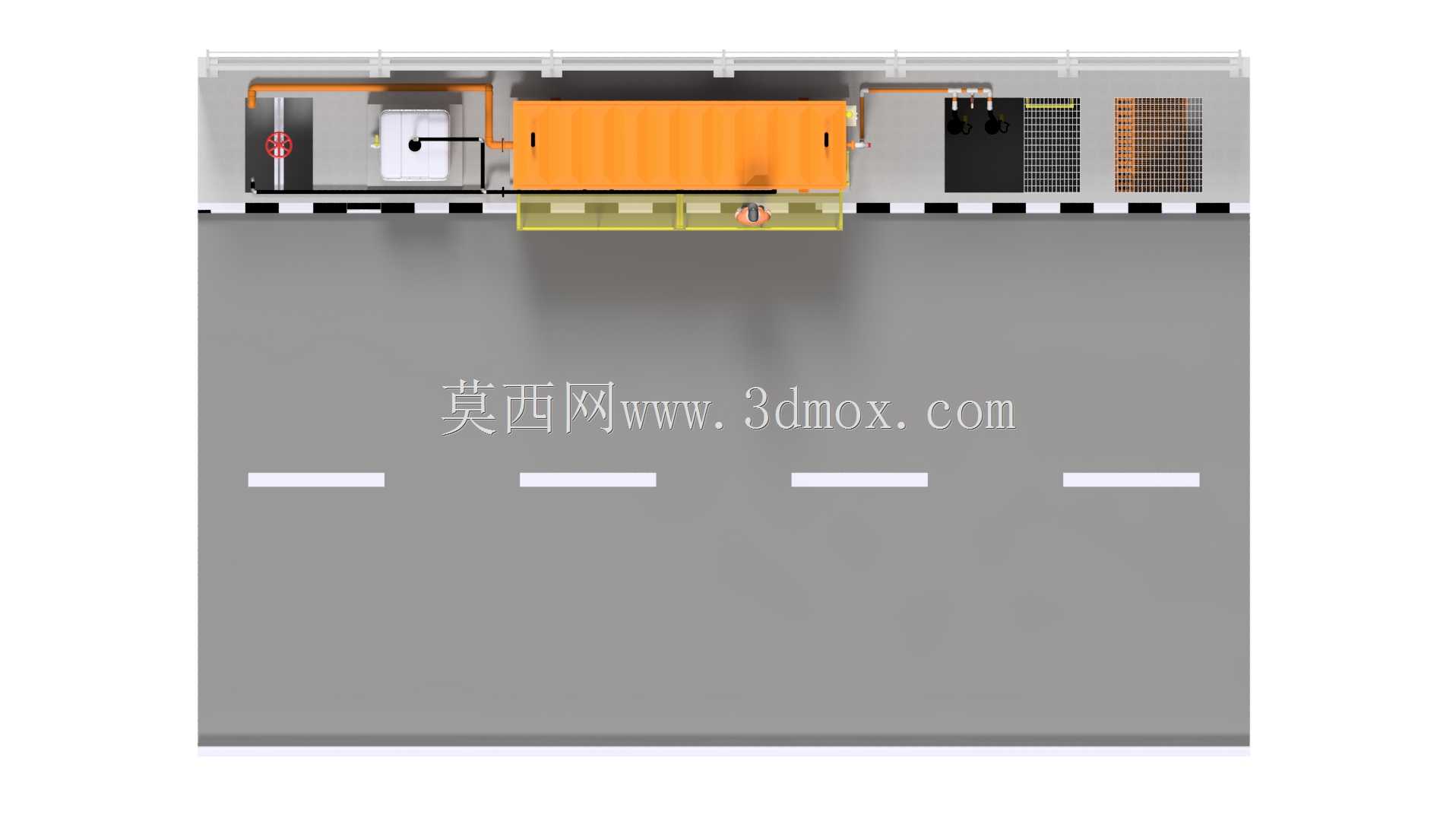

　　这套油污水处理分离装置的三维结构，是针对厂区露天作业区、车辆检修段、小型加工车间的含油废水处理场景搭建的，日常作业中冲洗地面产生的混有润滑油、切削液、燃油残留的废水，会顺着场地找坡流向装置所在的收集槽，无需额外搭建高架管廊就能完成废水的导入，适配多数已建成硬化场地的改造需求，不用大范围破除原有路面结构。从结构布局来看，装置整体采用半地埋的安装形式，主体处理舱嵌入地面预留的混凝土槽内，顶部操作面与硬化地面齐平，周边设置的黑白警示防撞条刚好和地面标线衔接，既避免作业车辆误碰设备，也不会占用地面通行空间，作业人员可以直接在地面完成日常巡检、排渣、取样操作，不需要额外搭建操作平台。

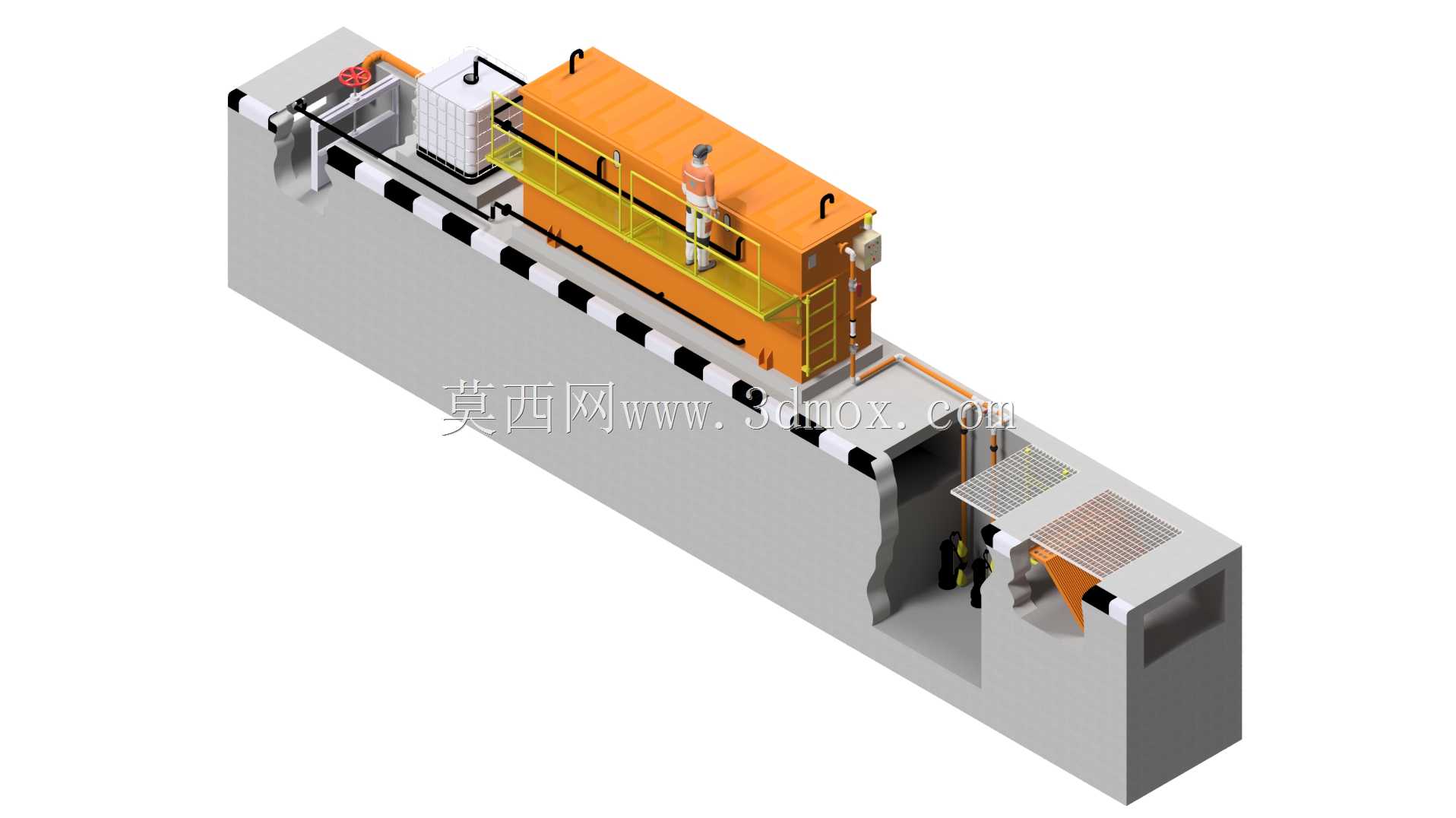

　　核心处理单元采用模块化的舱室分隔设计，进水端先经过格栅拦渣段，把废水中裹挟的铁屑、焊渣、塑料碎屑等大尺寸杂物拦截，避免后续管路堵塞；之后进入重力沉降分离舱，利用油和水的密度差，让浮油逐步上浮到集油腔，沉降的污泥落到舱底的锥斗区域，定期通过排泥阀排出；分离后的清水经过溢流堰进入后续的过滤段，再排入厂区污水管网。设计过程中特意将设备的检修口、阀门操作端都布置在靠近通道的一侧，日常维护时不需要跨越处理舱，操作动线更短；设备周边预留的安装间隙控制在150mm到200mm之间，既满足安装时的螺栓紧固、管路对接操作空间，也不会过多占用场地面积。

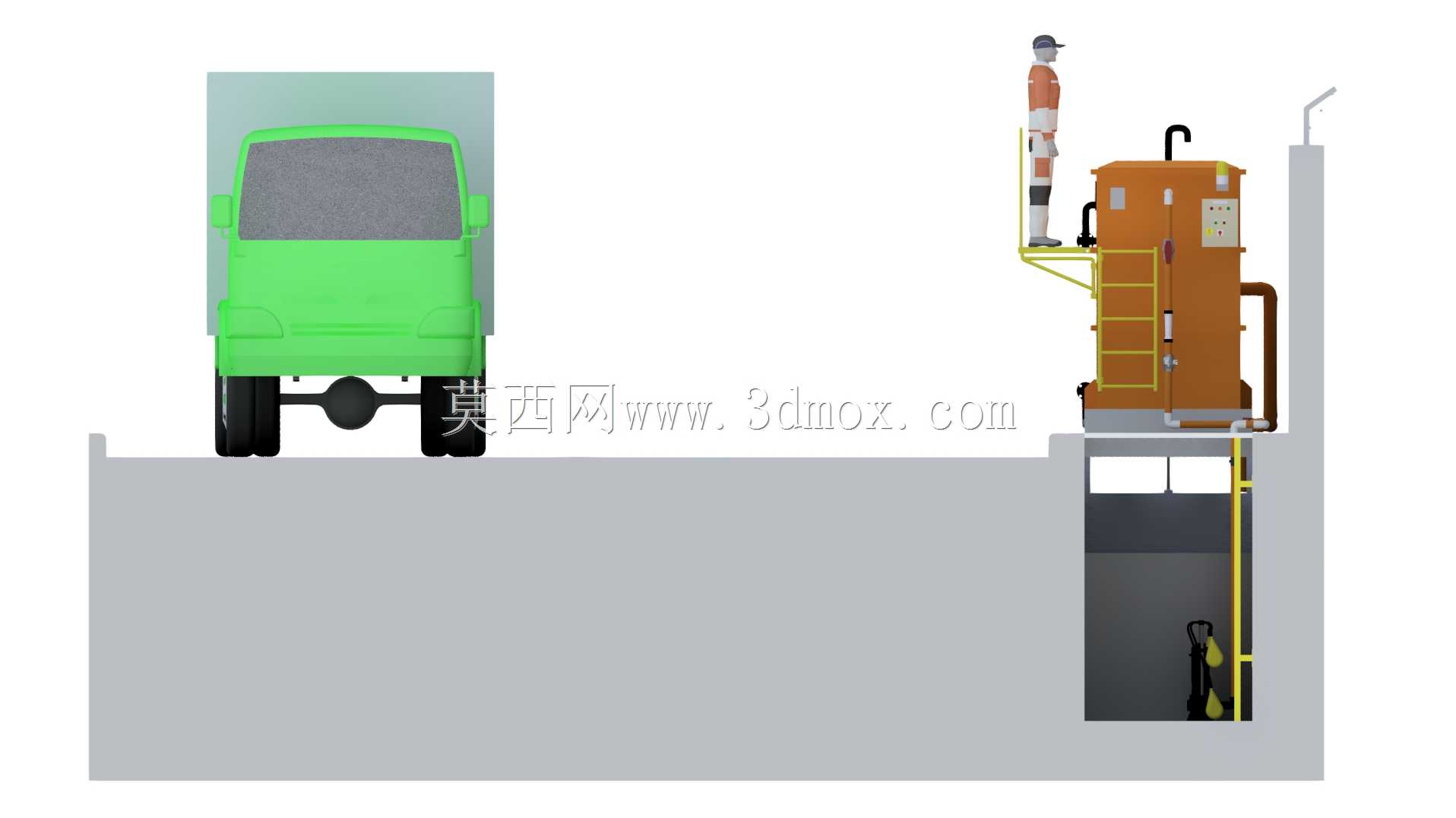

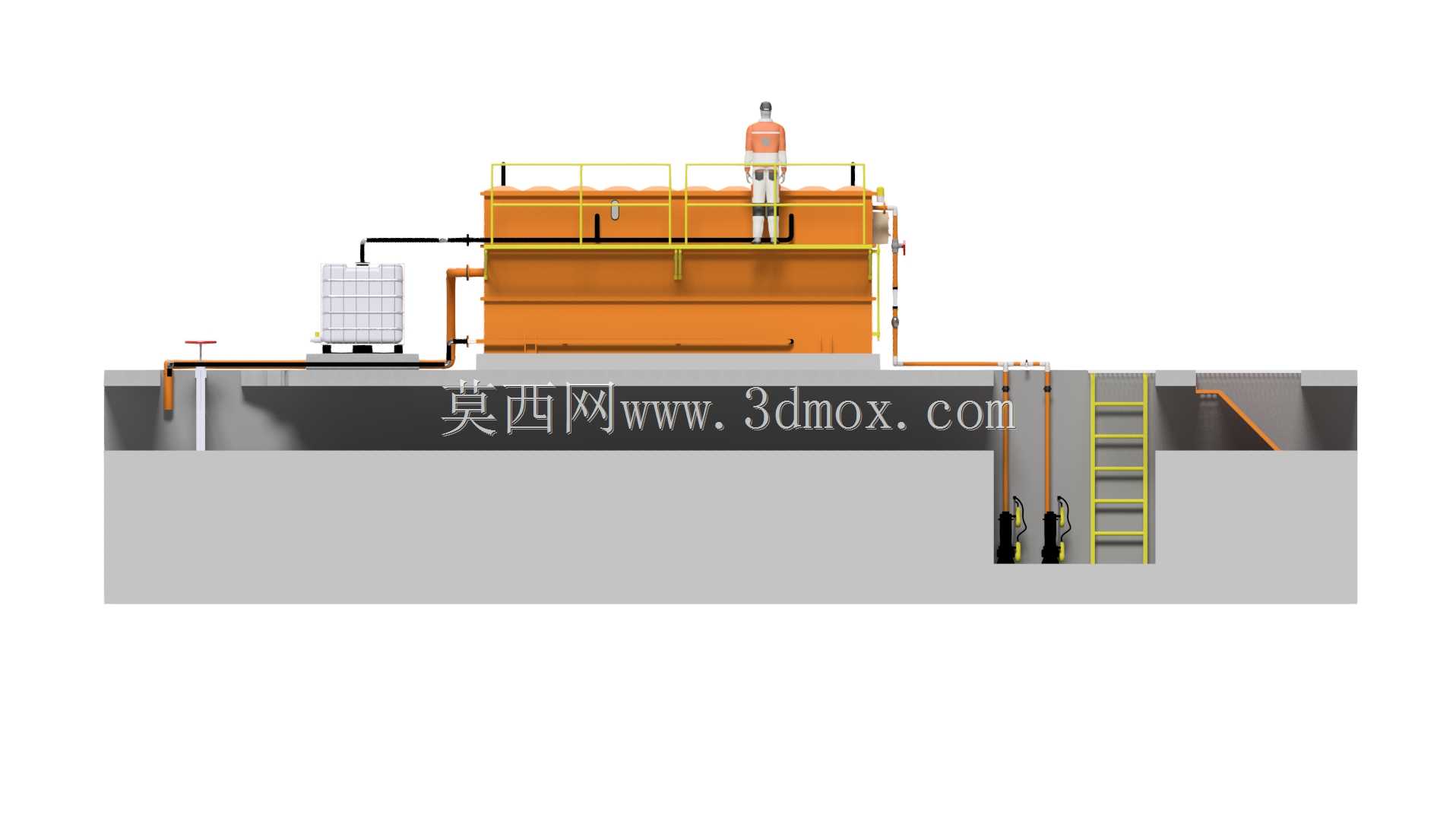

　　主体舱室的外壳采用加厚碳钢板焊接结构，内部做防腐涂层处理，适配含油废水的腐蚀环境，顶部的橙色防护舱罩把电气控制元件、输油管路都封闭在内，避免露天环境下雨水、灰尘进入元件造成故障，舱罩上预留的观察窗可以直接查看内部油位、设备运行状态，不用频繁开启舱罩。从安装边界来看，混凝土基础槽的底部需要做100mm厚的混凝土找平层，预留的进出水管接口位置要和场地排水坡的最低点对齐，进水端的格栅要和地面排水槽无缝衔接，避免废水渗漏到基础外侧；设备顶部的承重能力按照日常巡检人员的通行荷载设计，不允许重型车辆直接碾压，周边的防撞条要突出地面50mm，起到明显的警示作用。

　　这套结构在建模时还原了实际安装的所有细节，包括舱室内部的隔板角度、溢流堰的高度差、排泥管路的倾斜角度，这些参数都是根据实际水处理的水力停留时间计算确定的，隔板的倾斜角度设置为60度，既可以让浮油顺利沿着板面滑入集油腔，也能避免水流短路，保证分离效率；溢流堰的高度差控制在50mm，让出水水流保持平稳，不会把浮油再次带入清水区。设备配套的提升泵、液位传感器都布置在防护舱罩内部，走线沿舱壁的线槽固定，避免和油水介质直接接触，电气元件的防护等级满足露天使用要求，接线口都做了密封处理。在实际项目应用中，这类装置可以处理含油浓度在1000mg/L以内的废水，出水含油浓度可以达到污水管网的纳管标准，不需要额外添加药剂，依靠重力分离就能完成大部分处理流程，运行能耗低，日常维护只需要定期清理格栅渣、排出浮油和沉渣，不需要复杂的操作流程，适合没有专职运维人员的小型厂区使用。建模过程中也考虑了设备运输的拆分需求，主体舱室和顶部防护舱可以拆分吊装，单个部件的重量控制在常规叉车的额定起重量范围内，不需要大型吊装设备就能完成现场安装，降低现场施工的成本和难度。
