派克12AT旋装式液压油过滤装置

　　在液压系统的实际运维与设计选型中，油液清洁度直接决定了泵、阀、马达等核心元件的使用寿命，这款旋装式过滤装置是中低压液压回路中最常用的在线净化单元，常见于工程机械液压回油支路、小型液压站压力油路末端、机床液压润滑系统的供油段，也会配套在农业机械、小型工业设备的液压系统中，用来拦截油液内的金属磨屑、密封件磨损颗粒、外界侵入的粉尘杂质，避免颗粒划伤阀组配合面、堵塞节流孔、加速泵体配流盘磨损，从源头降低液压系统的故障概率。

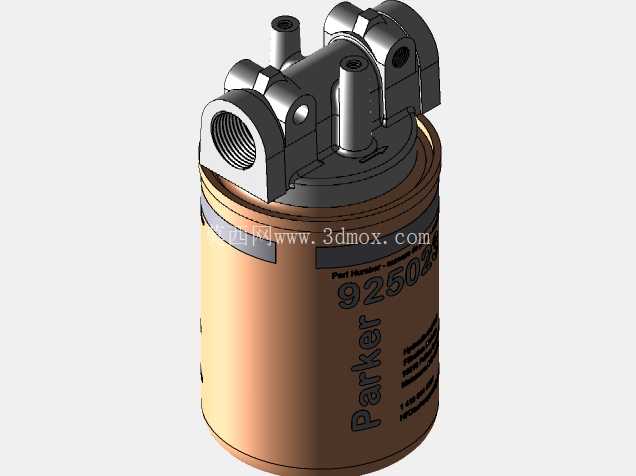

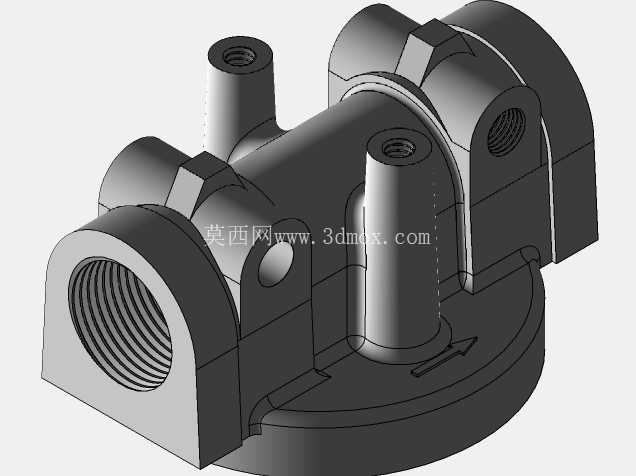

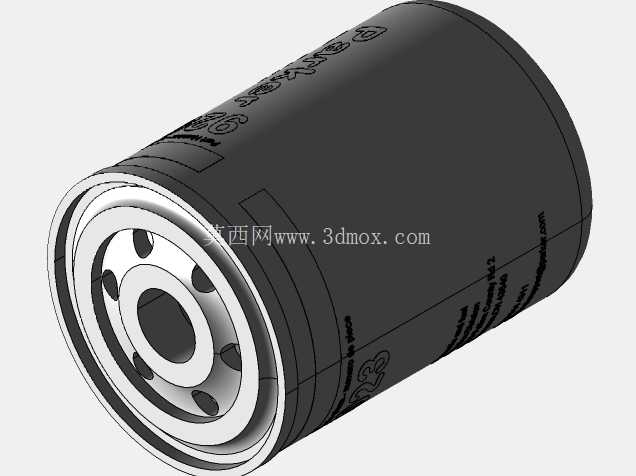

　　从结构设计来看，这款过滤装置采用上阀座下滤罐的分体式结构，上部的金属阀座集成了两个内螺纹油口，分别对应油路的进、出接口，安装时可直接通过管螺纹与系统油路对接，无需额外设计复杂的连接法兰，阀座内部设置了旁通阀结构，当滤罐内的滤芯堵塞到前后压差达到设定阈值时，旁通阀会自动开启，让油液不经过滤芯直接通往下游回路，避免滤芯被压差压溃，同时防止上游油路出现吸空或供油中断的问题，保障液压系统在滤芯容尘饱和的极端工况下仍能短时间维持运行，给运维人员留出更换滤芯的窗口期。下部的滤罐为旋装式结构，和常见的机油滤芯安装逻辑一致，更换时无需拆解上部阀座的管路，只需用扳手卡住滤罐外壳的防滑棱逆时针旋转即可拆下旧滤罐，新滤罐灌满清洁液压油后在密封圈表面涂抹少量液压油，顺时针拧到密封圈贴合阀座安装面后再拧紧3/4圈即可完成更换，整个更换过程单人操作耗时不超过五分钟，大幅降低了现场运维的难度与停机时间。

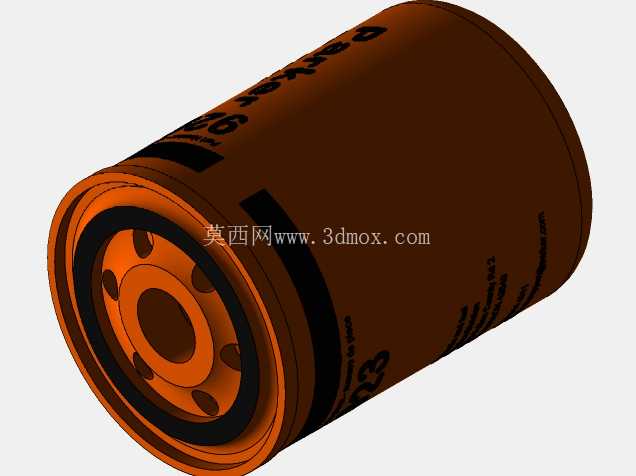

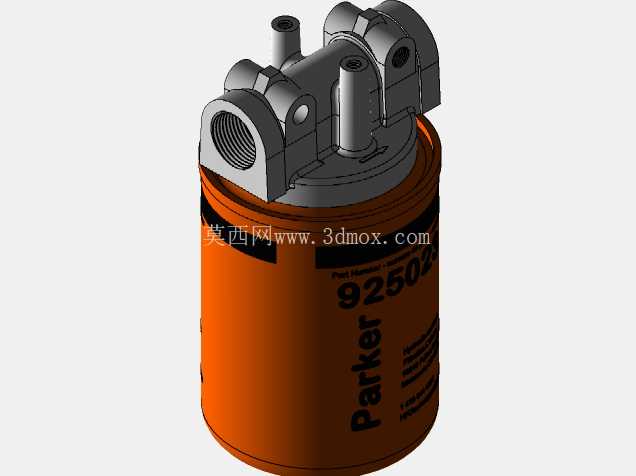

　　滤罐外壳采用加厚金属板材冲压成型，外表面做了防腐喷涂处理，橙色的涂装既符合工业液压元件的识别规范，也能在设备密集的机舱内快速定位到过滤装置的位置，方便日常巡检时观察滤罐是否存在渗漏、变形问题。滤罐内部的滤芯采用折叠式滤纸结构，相比普通平织滤网，折叠结构能在有限的罐内容积下提供更大的过滤面积，在保证过滤精度的前提下降低油液通过时的流阻，同时提升滤芯的容尘量，延长滤芯的更换周期。阀座顶部设置了两个安装凸台，可根据安装空间选择加装压差发讯器，当滤芯堵塞到需要更换时，发讯器会输出电信号或触发机械指示，提醒运维人员及时更换滤芯，避免长期带旁通运行导致油液清洁度下降。

　　从安装边界来看，这款过滤装置的整体外形为圆柱形结构，上部阀座的两个油口为同侧水平布置，安装时需要预留出滤罐轴向的拆装空间，也就是滤罐正下方要留出至少一个滤罐高度的操作空间，方便更换滤芯时旋转拆下滤罐，同时阀座两侧的管路要预留足够的弯曲半径，避免管路应力集中在滤座接口处导致长期使用后出现渗漏。油口的内螺纹为通用管螺纹规格，可直接对接标准液压管路，安装时可选择通过阀座上的安装孔将滤座固定在设备的机架面板上，也可以直接通过管路悬空安装，但悬空安装时要注意管路的承重，避免设备运行时的振动长期作用在滤座接口处导致螺纹滑牙。

　　在实际选型匹配时，需要根据系统的额定流量选择对应通径的型号，这款12AT规格的过滤器适配流量在每分钟数十升级别，适合中小型液压回路使用，选型时要注意过滤精度与系统元件的清洁度要求匹配，比如伺服阀系统需要选择更高精度的滤芯，普通的换向阀回路可选择常规精度的滤芯，同时要注意系统的工作压力不能超过滤座的额定承压范围，避免压力过高导致滤座开裂或滤罐变形。日常巡检时除了观察是否有渗漏，还可以通过触摸滤罐外壳的温度差判断滤芯是否堵塞，如果滤罐上下游的外壳温度差明显变大，说明滤芯通流阻力上升，需要及时安排更换，避免旁通阀长期开启导致未经过滤的油液进入系统核心元件。
