手动操纵式气动杠杆控制阀结构设计

　　从结构设计逻辑来看，这款阀的主体采用方体加圆形端盖的组合壳体，内部集成阀芯换向机构，杠杆手柄通过转轴和内部阀芯联动，扳动手柄的角度对应阀芯的换向位置，能实现气路的通断或者方向切换，手柄顶端的球形操作头做了圆弧过渡，操作人员戴劳保手套操作的时候也不会硌手，长时间重复扳动也不会有明显的不适感，手柄的长度经过力矩匹配，只需要很小的扳动力就能推动内部阀芯完成换向，不会出现操作费力卡滞的问题。在车间气动工装夹具的气路排布里，这类带球形操作手柄的气动杠杆阀是一线操作工位最常见的控制元件，不像电磁阀需要接电布线，纯气控加手动操作的结构，在焊接工位、冲压上下料工位、装配夹具工位这类需要人工触发动作的场景里适配性极强，操作人员站在工位旁随手扳动手柄就能完成气缸的伸缩控制，不需要额外布设控制线路，也不会受车间焊接电磁干扰、切削液飞溅的影响，可靠性比电控阀在这类人工操作场景里更稳定。

　　安装边界上，这款阀的主体安装面预留了标准的安装孔位，可以直接通过螺栓固定在工装台架、设备侧板或者夹具基座上，不需要额外设计定制安装支架，进气口和工作气口的位置都做了规整排布，接气管的时候不会和周边的其他零部件产生干涉，整体外轮廓没有突出的尖锐棱角，在工位密集的装配线上也不会刮蹭操作人员的衣物或者工件。实际使用过程中，这类气动杠杆除了直接控制单作用或者双作用气缸的动作，还能作为气路的信号触发元件，给其他气控阀发送气控信号，实现多组气缸的顺序动作，比如在汽车零部件装配夹具上，先扳动杠杆阀控制定位气缸伸出完成工件定位，再触发对应的夹紧气缸动作完成装夹，整个过程不需要电气系统参与，纯气路就能实现逻辑控制，在一些没有供电条件的野外维修工位、简易工装场景里也能正常使用。

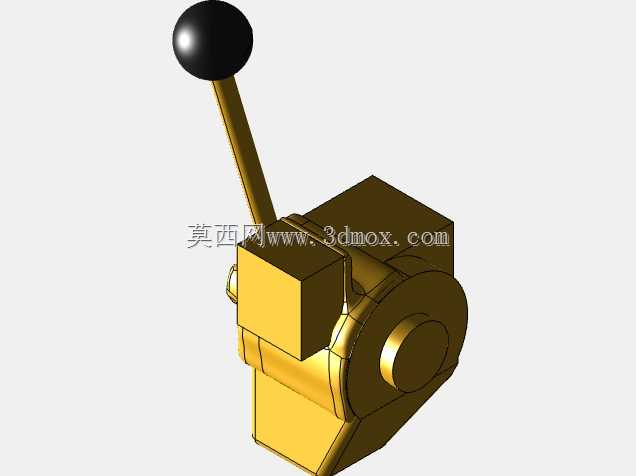

　　设计这款三维模型的时候，重点还原了手柄的摆动行程、壳体的安装孔位尺寸、各气口的相对位置，还有内部阀芯和杠杆的联动配合关系，建模的时候对操作手柄的活动范围做了运动干涉检查，确保手柄在全行程摆动过程中不会和阀体本身、安装基座产生碰撞，球形操作头的尺寸按照人机工程学要求做了匹配，直径大小刚好适合手掌抓握，阀体的壁厚也按照气动元件常用的1.0MPa工作压力做了强度校核，确保常规车间供气压力下不会出现壳体变形或者漏气的问题。

　　和常见的按钮式气控阀相比，杠杆式的操作辨识度更高，操作人员在视线被工件部分遮挡的情况下，凭手部触感就能找到手柄位置完成操作，扳动的行程反馈也更清晰，能明确感知到阀芯是否换向到位，不会出现按钮按不到位导致气路没接通的问题，在需要频繁操作的工位上，这种杠杆结构的操作疲劳度也更低。从气路适配性来看，这款阀可以匹配常规的PU气管接头，不需要特殊的定制接头，和市面上主流的气缸、气源处理件都能兼容，在做设备改造或者工装升级的时候，可以直接替换同规格的旧阀，不需要重新改动气路排布和安装位置，维护更换的成本很低。建模过程中对阀体的分型面、安装凸台、加强筋位置都做了细节还原，能直接用于装配模拟、气路布局验证，也可以作为非标工装设计时的标准元件选型参考，核对安装空间和操作行程的时候，直接调用模型就能完成干涉检查，不用反复测量实物尺寸，能大幅提升工装设计的效率。
