皮带传动式动力传输演示机构

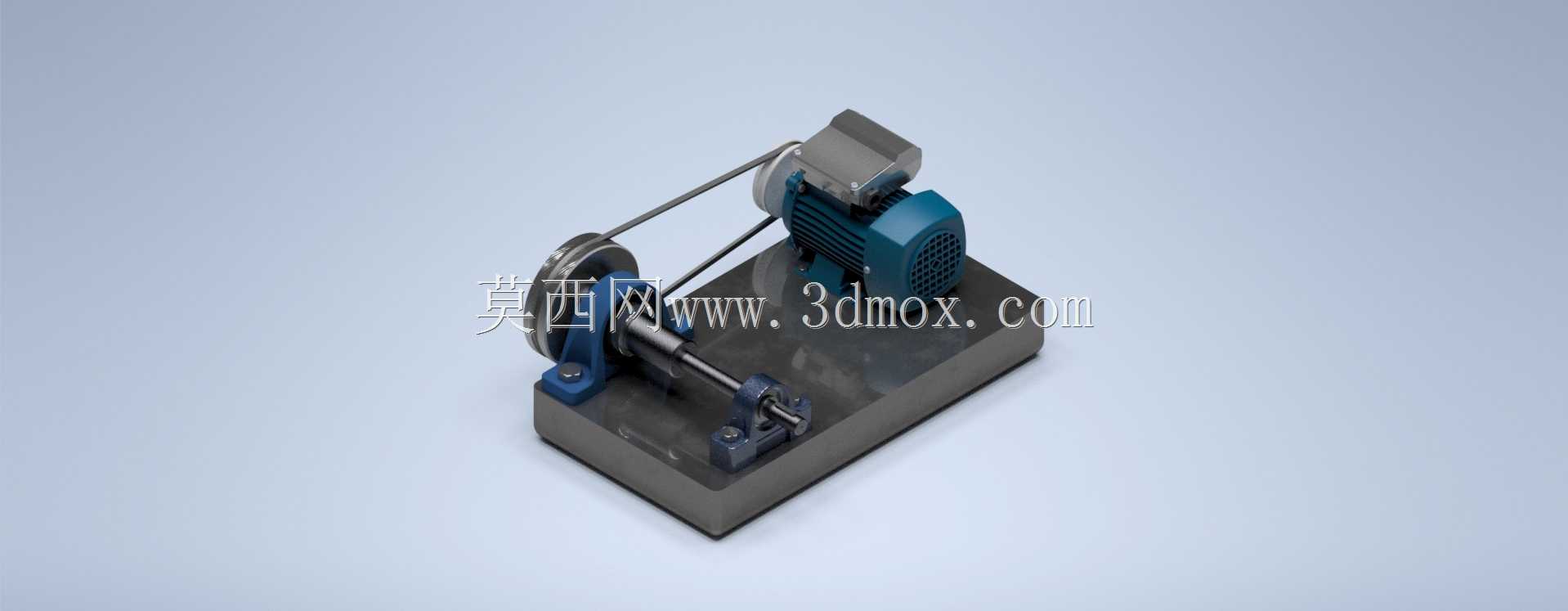

　　动力输入端采用标准卧式安装的驱动单元，通过四颗内六角螺栓固定在底板一侧的加高支座上，支座的高度经过精确计算，保证驱动轴与从动轴的中心距处于皮带传动的最优区间，既不会因为中心距过小导致皮带包角不足、传动打滑，也不会因为中心距过大造成皮带运行时抖动幅度过大，影响传动稳定性。动力输出端的轴系通过两个带座轴承固定在底板上，轴承座采用剖分式结构，后期维护时不需要完全拆解轴系就能更换轴承，降低了运维的拆装工作量。带轮与轴之间采用平键连接传递扭矩，轴端设置了轴端挡圈防止带轮轴向窜动，皮带选用标准V型带，靠两侧面与带轮轮槽的摩擦力传递动力，相比平带能提供更大的传动摩擦力，适合中小功率的动力传递场景。这套带传动动力传输机构，常被用于职业院校机械原理课堂的演示教具，也可作为小型试验台的动力输入单元搭建基础，在小型轻工设备的动力传递环节也能见到同结构的实际应用。整套机构的安装基准是一块厚重的铸铁底板，底板上预先加工了对应安装位的定位销孔与螺栓沉孔，所有组件的安装定位都以底板的加工基准面为参照，能保证各轴系的平行度公差控制在合理范围内，避免皮带运行时出现偏磨、跳齿的问题。

　　整套机构的张紧结构没有采用额外的张紧轮，而是通过驱动端支座的腰型安装孔来调整中心距实现皮带张紧，这种结构设计简单可靠，零件数量少，装配时只需要松开支座固定螺栓，调整好皮带张紧度后再拧紧螺栓即可，不需要额外的张紧调节组件，能有效降低整体制造成本。轴系的输出端预留了标准的轴伸与键槽，可以直接连接凸轮、曲柄或者其他负载组件，用来完成不同的机械动作演示，比如连接曲柄滑块结构就能实现回转运动到直线往复运动的转换，连接凸轮组件就能实现规律的间歇动作输出。

　　从安装边界来看，整套机构的底板采用矩形结构，四个角设置了安装固定孔，可以直接通过螺栓固定在实验台架或者设备机架上，整体外轮廓没有突出的尖锐结构，所有运动部件的外侧都预留了足够的安全间隙，避免运行时人员误触造成危险。在实际设计过程中，这套机构的各零件配合公差都经过了合理匹配，轴承与轴的配合采用基孔制过渡配合，轴承与轴承座孔的配合采用基轴制间隙配合，既能保证轴承内圈与轴同步转动，又能让轴承外圈在轴承座内有微小的游动余量，补偿轴系受热伸长带来的应力。带轮的轮槽角度与选用的V带角度完全匹配，加工时保证轮槽表面的粗糙度要求，避免皮带过快磨损。

　　整套机构没有采用复杂的特殊零件，所有标准件都选用国标通用规格，加工件的结构也都适合常规的铣削、钻削加工，不需要特殊的加工工艺，制造成本可控，装配难度低，不管是作为教学演示模型还是小型设备的动力单元，都有很好的实用性。在实际运行过程中，这套机构的传动比稳定，运转噪音低，日常维护只需要定期检查皮带的张紧度与磨损情况，及时调整或者更换皮带即可，轴承部位定期加注润滑脂就能保证长期稳定运行。
