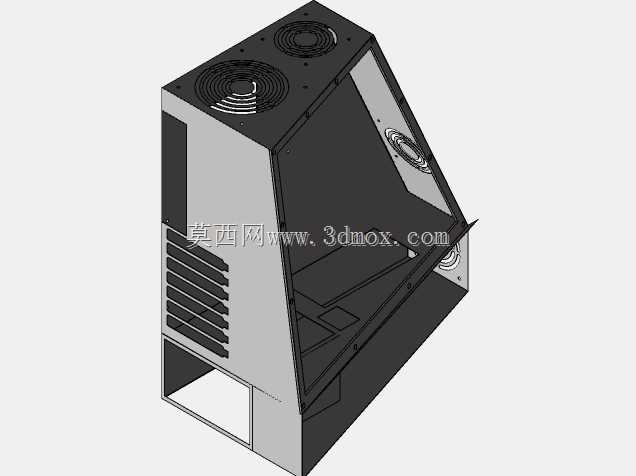

台式电脑主机机箱结构设计方案

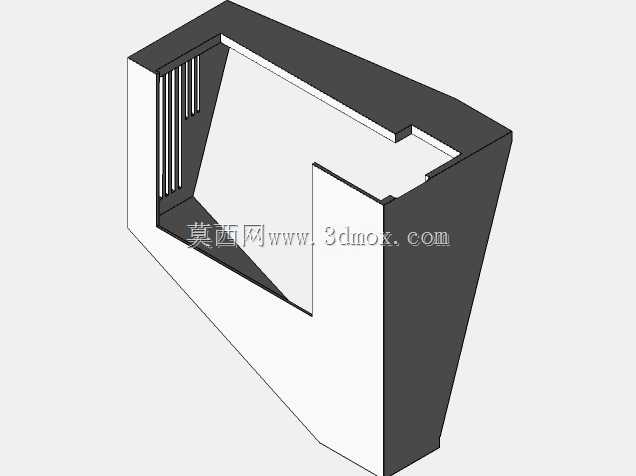

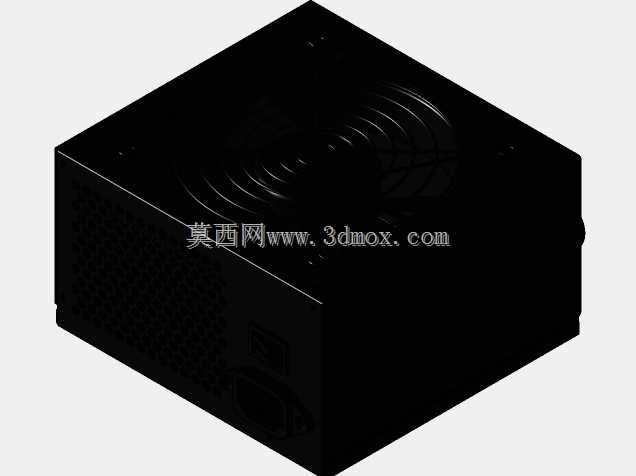

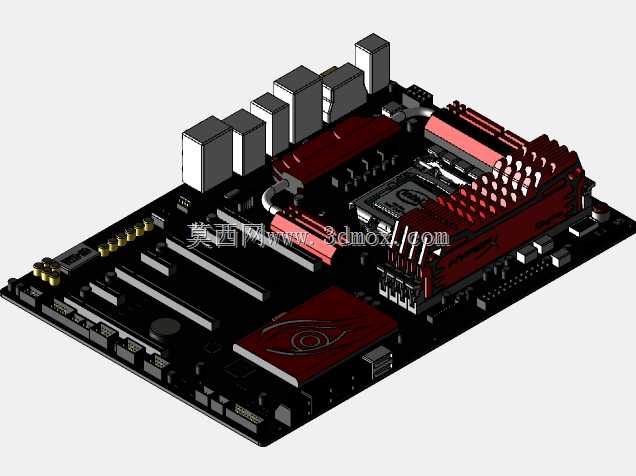

　　日常桌面级计算设备的承载壳体，核心作用是为核心计算硬件、供电模块、存储单元、扩展板卡提供稳定的安装支撑与物理防护，同时构建规整的内部风道，保障各发热元件在长时间高负载运行时的热量能够有序排出，避免局部积热导致的硬件性能降频甚至损坏。在结构设计阶段，首先要明确各标准硬件的安装边界：ATX规格主板的固定孔位完全遵循行业通用孔距标准，预留的铜柱安装位可兼容MATX、ITX等更小尺寸的主板版型，避免用户更换主板时出现孔位不匹配的问题；供电单元的安装位设置在机箱尾部下方的独立仓室，与主板区域通过金属隔板分隔，既可以阻断电源自身风扇产生的噪音向主板区域传导，也能避免电源走线杂乱穿插在主板上方影响风道流通，隔板上预留的走线孔覆盖有橡胶护圈，防止穿线时割伤线材绝缘层。

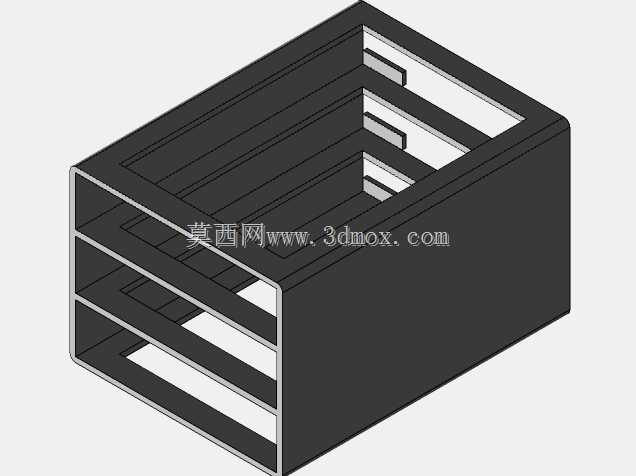

　　扩展板卡的安装区域预留了足够的长度空间，可兼容全尺寸独立显卡的安装需求，板卡固定位采用免工具卡扣与螺丝固定结合的方式，日常拆装板卡无需额外工具即可完成固定，针对重量较大的高端显卡，还预留了显卡支架的安装螺孔，避免长期使用后显卡PCB板因自重发生弯曲变形。存储单元的安装位分布在独立电源仓的侧面与机箱前部面板后方，可同时容纳多块3.5英寸机械硬盘与2.5英寸固态硬盘，每个硬盘位都设置了硅胶减震垫，减少硬盘运行时的震动传递到机箱钣金产生共振噪音。

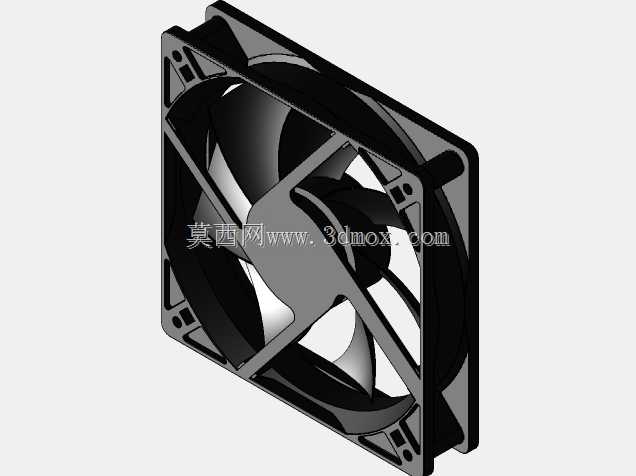

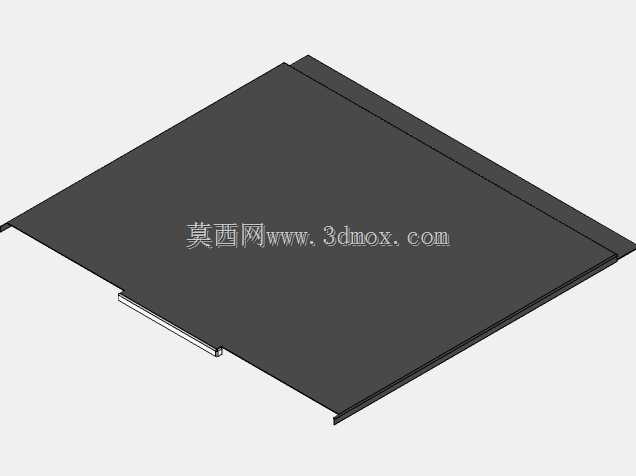

　　前面板区域预留了USB接口、音频接口的安装位，与主板的插针连接走线预留了足够长度，拆装前面板时不会出现线材拉扯脱落的问题；机箱前部、顶部、后部的散热风扇位都做了统一的尺寸适配，可兼容120mm与140mm规格的散热风扇，前部与顶部的冷排安装位预留了足够的冷排与水管避让空间，不会出现冷排安装后与主板散热马甲、内存马甲产生干涉的情况。机箱侧板采用卡扣与手拧螺丝结合的固定方式，日常开盖清理灰尘、升级硬件时无需借助螺丝刀即可快速拆卸，侧板边缘做了卷边处理，避免拆装时划伤手部。

　　整机的钣金折弯角度都经过公差校核，拼接缝隙控制在0.5mm以内，既保证外观的规整度，也能减少缝隙漏风导致的风道效率下降；机箱底部设置了四个高度可调的防滑脚垫，既可以抬高机箱底部与桌面的距离，增加底部进风的空间，也能适应不平整的桌面放置场景，避免机箱放置不稳产生晃动。在电磁屏蔽设计上，所有钣金拼接处都保证了良好的导电连续性，侧板与框架接触的位置设置了导电泡棉，减少内部硬件运行时的电磁辐射向外泄漏，同时也能阻隔外界电磁信号对内部硬件的干扰。

　　走线区域预留了20mm的背线空间，所有线材都可以从主板托盘后方的走线孔穿过，整理后用扎带固定在背线区域的挂点上，让主板正面区域没有杂乱线材遮挡，既提升内部视觉整洁度，也能减少线材对风道的阻挡，提升散热效率。机箱的开机键、重启键设置在顶部靠前的位置，用户放置在桌面下方时也可以轻松触碰到，按键的按压行程经过调试，既不会因为误触导致意外关机，也不会出现按压过硬操作不便的问题；指示灯的导光柱做了柔光处理，光线柔和不刺眼，可清晰显示设备的运行状态。
