SAE65规格broce型焊接连接器结构设计

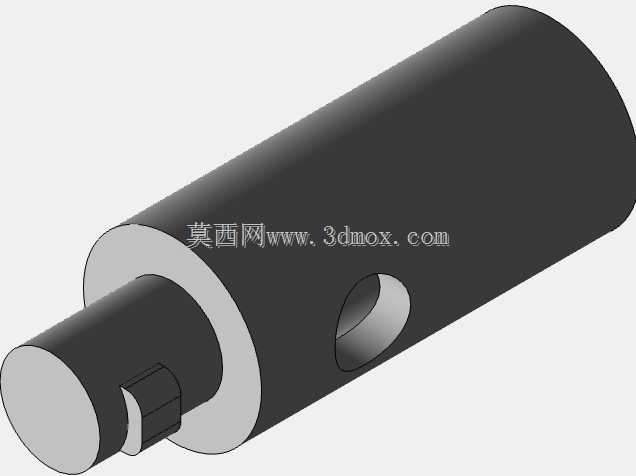

　　在流体输送管路的布设场景中，这类带侧通接口的圆柱式焊接连接器，主要承担硬管管路的直角转向、支路分流对接功能，常见于工程机械液压系统、工业润滑管路、中低压流体输送管线的现场焊接装配环节，适配SAE65标准的管路连接尺寸规范，能够在紧凑的安装空间内完成管路的变向接驳，减少管路弯折带来的流阻损失与应力集中问题。从结构设计逻辑来看，主体采用阶梯圆柱构型，大直径段为核心的流道主体，内部贯通的主流道沿轴向布置，侧部开设的径向通孔作为支路接口，接口处做了内倒角处理，焊接装配时能够保证焊料充分填充接缝间隙，同时避免焊渣渗入流道内部造成通路堵塞。

　　小直径的伸出段为对接定位端，外径尺寸与对接管路的内径做公差配合设计，装配时可直接插入待焊接的管路端部，实现径向定位，无需额外的工装夹具即可保证两段管路的同轴度，降低现场焊接的对位难度，减少焊接变形带来的管路错位问题。伸出段根部的凸台结构为焊接限位面，装配时管路端面抵紧该凸台，即可保证焊缝的预留间隙一致，避免因装配间隙不均导致的焊接强度不足、焊穿等缺陷，凸台的外径尺寸略大于对接管路的外径，焊接后形成的焊缝能够完全包覆管路端部与凸台的衔接位置，保证连接位置的密封性能与结构强度。

　　侧部的径向接口同样做了端部倒角处理，与支路管路对接时，可采用承插焊的连接方式，接口的轴线与主流道轴线垂直相交，流道交汇处做了圆弧过渡处理，能够减少流体转向时的湍流损耗，降低管路运行过程中的振动与噪音，同时避免交汇处的直角结构造成的杂质沉积问题，提升管路长期运行的可靠性。从安装边界来看，主体圆柱段的外径尺寸控制在紧凑范围内，能够适配狭小空间内的管路布设需求，安装时仅需保证轴向与径向的操作空间满足焊接作业要求即可，无需额外的安装固定支架，焊接完成后依靠管路自身的支撑即可实现稳定固定。

　　整体结构没有多余的冗余设计，所有结构特征均服务于焊接装配的便利性与流体输送的效率，定位段的长度经过反复校核，既能够保证装配时的定位稳定性，又不会过多占用管路的有效通流长度，侧孔的位置设置在主体段的中部区域，焊接作业时不会与主路的焊缝位置产生干涉，方便焊工依次完成主路与支路的焊接操作。在实际工程应用中，这类连接器常被用于液压泵站的出油管路分流、设备润滑系统的支路布设、冷却系统的管路转向等场景，能够替代多组弯头加三通的组合配置，减少管路中的接头数量，降低整个管路系统的泄漏风险点，同时缩短管路的总长度，优化管路布设的整体布局。结构设计时充分考虑了焊接工艺的可行性，所有需要焊接的端部均预留了合适的焊接收缩余量，焊接后不会因为热变形导致主流道的尺寸偏差，内壁的粗糙度控制在合理范围内，流体通过时不会产生过大的压力损失，能够适配常规压力等级的流体输送需求。
