生物质锅炉配套燃烧火头结构设计

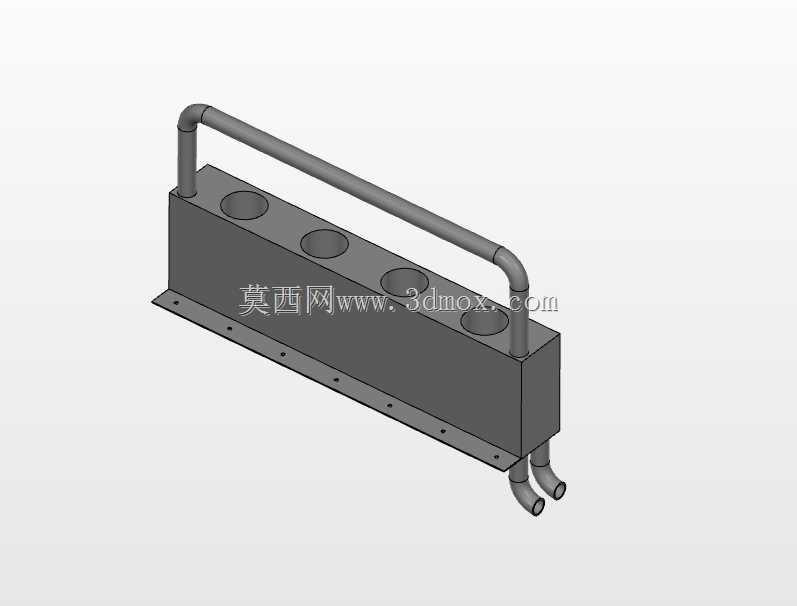

　　在生物质供热锅炉的整机配套体系中，火头作为燃料燃烧组织的核心执行部件，直接决定了炉膛内的火焰分布形态、燃料燃尽率与整机热效率表现，是小型生物质热水炉、炊事采暖两用炉开发过程中需要重点校核的结构单元。这款火头结构针对颗粒状生物质燃料的燃烧特性做了适配设计，主体采用长方体空腔式壳体结构，壳体底部延伸出带安装孔的法兰翻边，可直接通过螺栓固定在锅炉炉膛的侧壁预设安装位上，安装时需要保证壳体上表面的四个圆形燃料/风料混合入口与炉膛内的进料通道精准对位，避免出现漏风、撒料的问题。

　　壳体上方布置的弯管式提手结构，并非单纯的搬运辅助结构，其内部为连通的风道，可将一次配风均匀导流至燃烧区域上方，配合壳体底部伸出的两个管路接口接入的二次供风，在燃烧腔内部形成分级配风的流场，让生物质颗粒析出的挥发分与空气充分混合，减少不完全燃烧产生的黑烟与积碳。从结构设计逻辑来看，这款火头的壳体壁厚选取兼顾了耐高温形变与加工成本的平衡，长时间在800-1000℃的炉膛辐射温度下工作时，不会出现明显的翘曲变形，安装法兰上的孔位按照通用小型生物质锅炉的安装间距做了标准化设计，横向孔距与纵向孔距适配多数0.5t以下容量生物质炉的侧壁安装尺寸，不需要额外做转接板即可完成装配。

　　实际应用场景中，这类火头主要配套农户家用生物质采暖炉、小型商用生物质热水锅炉，替代传统的燃煤炉排燃烧结构，针对压制成型的木质颗粒、秸秆颗粒燃料做了流场优化，四个圆形进料口沿壳体长度方向等距排布，可让燃料均匀铺洒在燃烧腔的火面上，避免局部燃料堆积导致的燃烧不充分。弯管式提手的高度经过反复校核，既不会因为距离火面过近导致温升过高烫伤运维人员，也不会因为过高干涉炉膛内部的换热管布置，底部的两个管路接口采用标准管径设计，可直接与常规的供风软管对接，不需要定制变径接头。在建模过程中，结构的圆角过渡、焊缝预留位置都按照实际钣金加工工艺做了处理，壳体的折弯半径匹配常规钣金折弯设备的加工参数，法兰翻边的冲孔位置预留了螺栓装配的操作空间，安装时不需要额外扩孔即可完成紧固件的锁紧。燃烧腔内部的流道设计做了导流处理，从底部接口进入的二次风会沿着壳体侧壁的导流槽均匀向上溢出，在火面上方形成风幕，既可以阻挡火焰外溢，也能补充燃烧后期需要的氧气，降低飞灰含碳量。

　　不同于大型工业燃烧器的复杂结构，这款小型火头的结构件全部采用常规钣金工艺即可加工，没有复杂的曲面结构，加工成本可控，适合批量配套小型生物质锅炉生产，日常维护时只需要松开法兰螺栓即可将整个火头从炉膛侧壁抽出，清理内部积灰与结焦，不需要进入炉膛内部作业，大幅降低了运维的操作难度。设计时也充分考虑了热膨胀的补偿问题，安装法兰上的螺栓孔采用长圆孔设计，可补偿高温下壳体的纵向热膨胀量，避免长期冷热循环后焊缝处出现应力开裂。
