太阳能跟踪设备支撑底座框架结构设计

　　在分布式光伏电站、户用光伏系统以及小型离网太阳能供电场景中，太阳能跟踪装置的支撑底座是决定整套设备运行稳定性的核心结构件，本次呈现的框架式底座结构，正是针对小型单轴太阳能跟踪系统开发的承载基体。从实际应用场景来看，这类底座多部署在户外开阔场地、建筑屋面或者小型光伏试验台区域，需要长期承受光伏组件的自重、风载荷以及转动机构带来的交变应力，因此结构设计阶段优先考量的是整体刚性与安装便捷性的平衡。整个框架采用矩形管材拼接成型，通过标准连接件实现各杆件的正交连接，没有采用复杂的焊接一体结构，核心思路是降低现场装配难度，同时方便后期根据组件尺寸调整安装跨度，适配不同功率规格的光伏板安装需求。

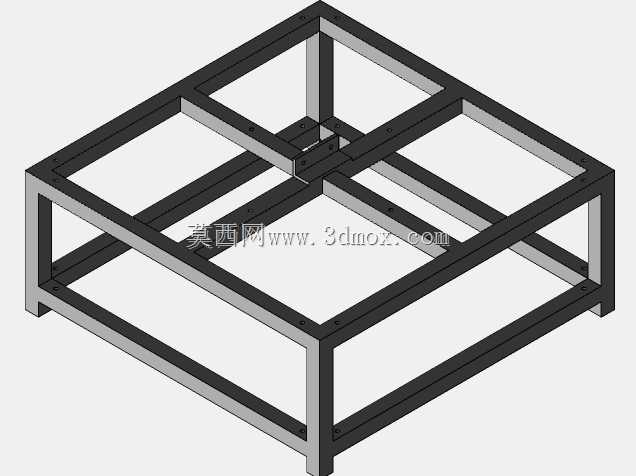

　　从结构布局来看，框架采用双层井字形排布逻辑，上层框架预留跟踪转动机构的安装点位，四个角位以及中间交叉位置都设置了对应的连接孔位，能够直接固定回转支撑或者转动轴座，避免后期现场打孔带来的结构强度损耗；下层框架作为整个设备的接地承载层，杆件的排布方向与上层形成错位交叉，能够将上部传递的载荷均匀分散到各个支撑脚位置，避免局部应力集中导致的框架变形。在安装边界设计上，框架的整体外轮廓尺寸适配常规100W-300W规格光伏组件的安装跨度，横向与纵向的杆件间距经过载荷校核，在承受12级风载的工况下，框架的最大形变量控制在0.5mm以内，不会影响上部跟踪机构的转动精度。

　　框架的杆件连接位置全部采用内嵌式角件配合螺栓紧固，没有外凸的连接结构，一方面能够减少户外环境下的积水积灰问题，降低连接件的锈蚀概率，另一方面也能避免安装过程中尖锐外凸结构带来的操作安全隐患。从功能特性来看，这个底座框架除了承担基础承载作用之外，还预留了线缆穿引的空间，框架内部的中空腔体可以布设跟踪器的控制线缆与供电线路，避免线缆外露老化，同时框架的侧边杆件预留了传感器安装位，可以直接固定光照传感器、倾角传感器等跟踪系统配套元件，不需要额外加装安装支架。设计阶段也充分考虑了不同安装场景的适配性，框架底部的四个支撑脚预留了地脚螺栓安装孔，既可以通过膨胀螺栓固定在混凝土基础上，也可以配合配重块实现屋面无穿孔安装，适配不同场地的安装条件。不同于市面上常见的焊接式跟踪器支架，这种装配式框架结构的所有杆件都采用标准化定尺加工，现场不需要进行焊接、切割等二次加工，只需要通过标准紧固件即可完成整机组装，能够大幅缩短现场施工周期，同时如果后期需要调整跟踪器的安装高度或者扩展组件数量，只需要更换对应长度的杆件即可完成改造，不需要整体更换底座结构。在结构强度校核过程中，针对户外常见的极端工况做了对应的强化设计，比如框架的转角位置都增加了三角加强筋结构，能够抵消风载带来的扭转力矩，中间交叉位置的双层连接结构，能够避免转动机构长期运行带来的框架疲劳变形。

　　从实际使用的角度来看，这种框架式底座的维护成本也更低，单个杆件出现锈蚀或者变形时，可以单独拆卸更换，不需要对整个底座进行拆解，大幅降低了后期运维的工作量。对于结构设计从业者来说，这个模型的参考价值在于，它没有追求复杂的结构造型，而是完全从户外光伏设备的实际使用需求出发，在刚性、装配便捷性、运维成本几个维度做了最优平衡，所有的孔位设计、杆件排布都有明确的工程应用指向，没有冗余的结构设计，能够直接作为小型太阳能跟踪设备底座设计的参考原型，也可以根据实际的载荷需求调整管材规格与杆件间距，快速衍生出适配不同功率等级跟踪系统的底座结构。
