带法兰连接端的螺旋桨涡轮筒体结构设计

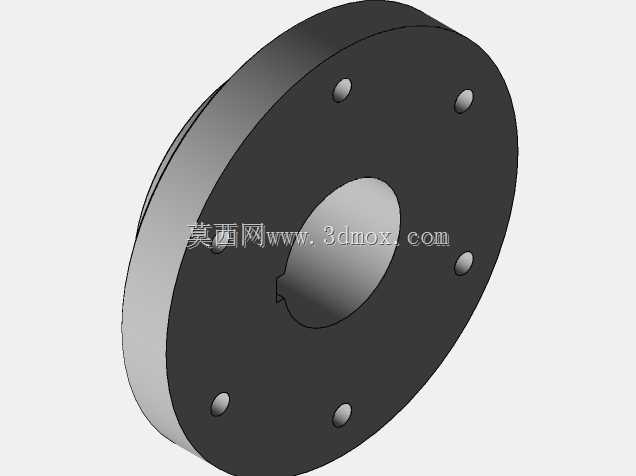

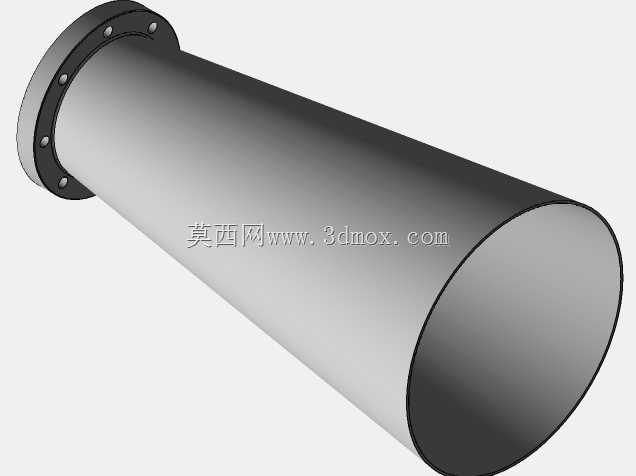

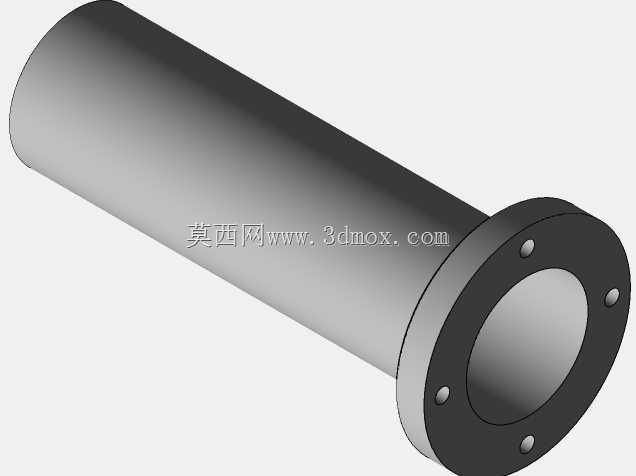

　　在流体输送与动力转换类设备的配套结构设计中，这类带法兰端的螺旋桨涡轮筒体常作为核心过流承载部件使用，常见于中小型流体增压管路、工业循环系统的动力段、小型水力能量回收装置的通流段，也可适配在通风除尘系统的管道增压单元中，承担流体导向、为内置涡轮组件提供安装腔体的作用。从结构功能来看，筒体一端采用带螺栓孔的法兰连接结构，法兰端面上均匀分布的紧固孔位可与相邻管路段或者设备端盖实现刚性密封连接，这种连接方式能保证在一定压力工况下的连接可靠性，避免流体泄漏，同时也方便后期运维时的拆装检修，不需要对整段管路进行破坏性拆解。

　　筒体本身采用等径直筒的结构形式，内壁做光滑过渡处理，能够减少流体在腔体内流动时的沿程阻力损失，让流体可以平顺地流经内置的螺旋桨涡轮区域，降低紊流带来的能量损耗，提升涡轮的能量转换效率。设计这类结构时，首先要匹配系统管路的通径要求，筒体内径尺寸需要和对接管路的通径保持一致，避免通径突变造成的局部阻力激增，法兰端的螺栓孔分布圆直径、孔位数量、单孔直径都要和对接法兰的标准参数匹配，保证安装时的互换性，不需要额外加工转接件。筒体的壁厚设计需要结合实际工作压力、输送介质的腐蚀特性来确定，既要满足承压时的结构强度要求，避免工作过程中出现筒体变形、焊缝开裂的问题，也要控制整体重量，减少安装时的支撑负载。

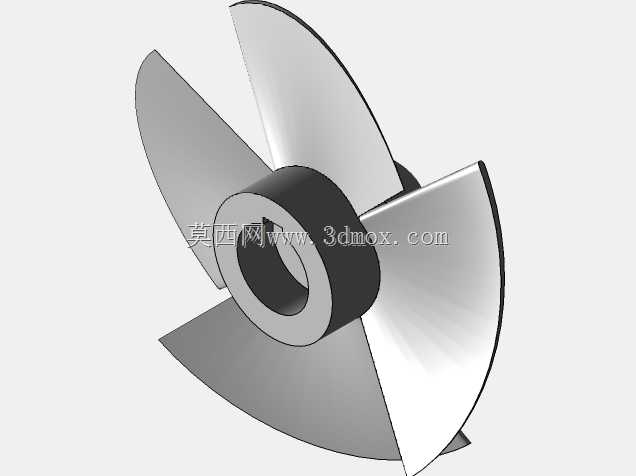

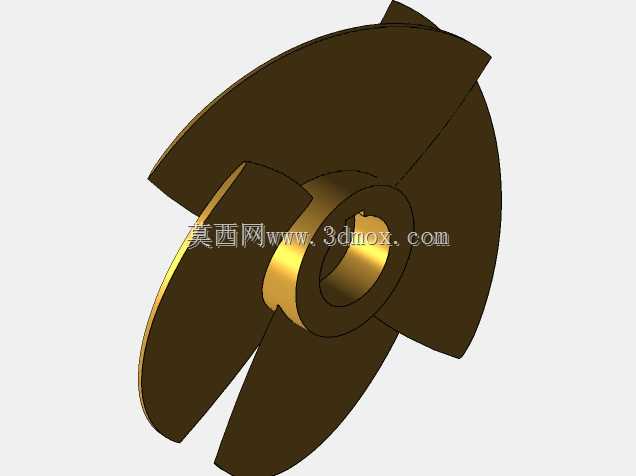

　　法兰与筒体的连接位置做了圆弧过渡处理，能够降低应力集中系数，避免在长期受压力脉动、设备振动影响时，连接位置出现疲劳裂纹。从安装边界来看，筒体整体为轴向对称结构，安装时可以通过法兰端的螺栓实现轴向定位，筒体外部不需要额外设置复杂的支撑结构，可直接依托两端连接的管路实现固定，也可根据现场安装空间在筒体外壁加装支撑抱箍，适配不同的安装场景。内置的螺旋桨涡轮组件安装在筒体内部的定位台阶上，涡轮的叶片外缘与筒体内壁之间保留合理的间隙，既避免涡轮转动时与筒壁发生刮蹭，也能减少间隙处的流体泄漏，保证涡轮的做功效率。

　　这类结构在实际应用中，不需要复杂的外部配套结构，可直接串接在现有管路系统中，改造升级的成本较低，在工业循环水系统、小型水力发电试验装置、车间通风增压管路中都有广泛的适配场景。设计过程中需要重点校核法兰连接的密封性能，根据工作压力选择合适的密封垫片材质，同时要考虑筒体的同轴度公差，保证两端法兰连接后筒体的轴线偏差在允许范围内，避免内置涡轮转动时出现偏心磨损的问题。筒体的外表面可根据使用环境做对应的防腐处理，比如在潮湿工况下做喷塑或者镀锌处理，在有腐蚀介质的工况下选用对应的耐腐蚀材质，延长构件的使用寿命。对于流体流向有固定要求的场景，可在筒体外壁标注流向标识，避免安装时出现方向错误，导致涡轮反转影响系统正常运行。
