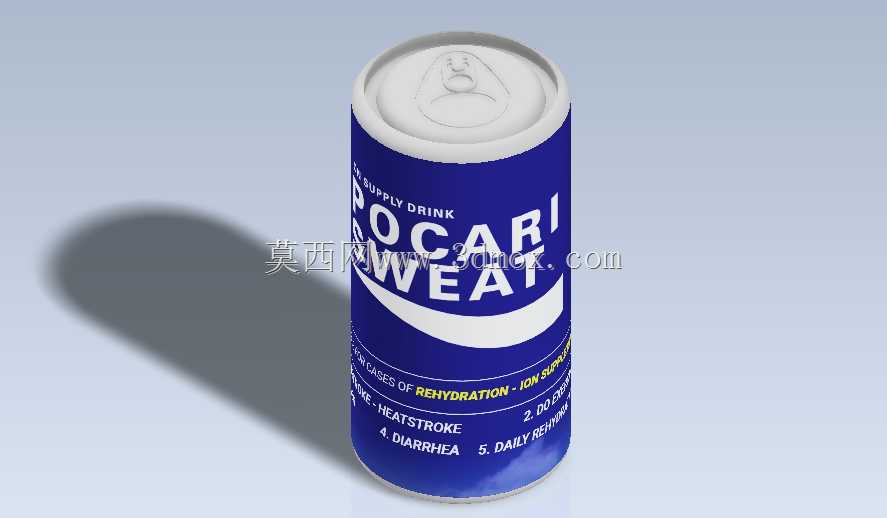

宝矿力水特易拉罐饮品包装三维结构

　　日常接触的两片式铝制易拉罐，是快消饮品包装领域应用最广泛的密封容器结构，这款电解质饮料罐的三维建模，完整还原了量产罐体的所有结构细节，可直接用于包装结构验证、快消品陈列展示、灌装生产线适配模拟等多个工程场景。从结构设计逻辑来看，罐体采用常规两片铝冲拔工艺成型，整体为直筒薄壁结构，罐身壁厚控制在0.12mm到0.15mm区间，既保证灌装后承压能力满足含气或者电解质饮品的仓储运输要求，又能最大化控制材料成本，降低单罐重量。

　　罐口采用标准202型易开盖结构，拉环与铆钉的配合尺寸完全符合行业通用标准，建模时还原了拉环的预刻线结构，开启时的受力路径与实物完全一致，刻线深度控制在既能保证密封完整性，又能让消费者用常规力度顺利开启的区间，避免出现拉环断裂或者刻线过深导致运输漏液的问题。罐身的曲面印刷区域做了精准的UV映射对位，品牌标识、产品说明文字的排版位置与量产实物完全匹配，罐底采用内凹式抗压结构，这种球面内凹设计可以在罐体堆叠时分散上层重量，同时在内部饮品受热膨胀时预留形变空间，避免罐底凸涨导致无法平稳放置。

　　从实际应用场景出发，这个模型可以用于灌装生产线的工位适配验证，比如灌装机的进瓶导轨间距、旋盖头的下压行程、喷码机的喷头定位距离，都可以依托这个三维模型做前期的干涉检查，减少生产线调试阶段的实物试错成本；也可以用于商超陈列的场景搭建，模拟冷柜内的饮品摆放效果、堆头陈列的视觉呈现；还可以作为包装结构教学的演示案例，讲解薄壁金属容器的承压设计、易开盖的力学结构、密封配合的公差要求。建模过程中对罐体的过渡圆角做了精细化处理，罐身与罐底的衔接圆角、罐口与卷边的过渡曲面都做了G2连续处理，避免渲染或者3D打印时出现棱角失真的问题，卷边结构的三层咬合尺寸完全符合易拉罐密封的行业标准，卷边厚度、咬合重叠量都参考了量产铝罐的实测参数，保证结构还原度。

　　考虑到不同场景的使用需求，模型的曲面分层做了独立分组，罐身主体、易开盖、拉环、铆钉、内涂层都做了独立的面组划分，方便后续做结构拆解演示，或者替换不同的包装设计图案，不需要重新调整整体曲面结构。尺寸方面，罐体总高度为123mm，罐身外径66mm，完全匹配常规330ml两片罐的外形尺寸，安装边界也就是放置所需的最小平面尺寸为直径68mm的圆形区域，堆叠时的轴向承重可满足12层满罐堆叠的强度要求，和实际仓储物流的堆码标准一致。罐身的印刷区域做了曲面展平的适配处理，后续做包装平面设计时可以直接导出展平曲面作为设计模板，保证印刷图案在曲面上的变形量控制在视觉可接受范围内，不会出现文字拉伸变形、logo错位的问题。另外建模时还原了罐体内部的食品级涂层结构，虽然是薄壁结构，但涂层的厚度区间也做了参数化设置，可以根据不同饮品的酸碱度要求调整涂层厚度参数，适配不同品类饮品的包装需求，避免饮品与铝基材直接接触发生反应影响口感与食品安全。
