BITA系泊码头不锈钢舾装结构设计

　　港口码头系泊区域的舾装构件，是船舶靠泊作业中直接承担系留载荷、保障靠泊安全的核心接触部件，这套BITA系列码头系泊结构，针对沿海中小型游艇、作业艇的靠泊需求做了针对性的结构优化，区别于传统大型货运码头的重型系缆桩设计，整体结构更适配休闲 marina 码头的高频次、小载荷靠泊场景。从实际使用场景来看，这类系泊结构多安装在浮动码头或者固定趸船的舷侧边缘，日常需要承受船舶带缆时的斜向拉力、潮汐变化带来的竖向位移拉扯，还要兼顾人员在码头边缘行走时的防滑需求，因此在结构设计上没有采用传统的一体式铸钢桩体，而是做了分体式的功能集成设计。

　　主体承载部分采用316不锈钢材质的冲压焊接结构，相比铸铁构件更耐沿海盐雾环境的腐蚀，不需要频繁做防腐涂装维护，表面做了拉丝钝化处理，既减少缆绳磨损时的毛刺产生，也能避免长期日晒后的表面温度过高灼伤作业人员。防滑结构部分没有采用码头常用的花纹钢板铺装，而是在系泊构件周边集成了可拆卸式的防滑钉模块，防滑钉采用沉头螺栓固定在基座面板上，磨损后可以单独更换，不需要整体切割更换面板，后期维护成本能降低六成以上，防滑钉的突出高度控制在5mm，既能够保证雨天、表面沾附海水时的摩擦力，也不会绊倒过往的行人，不会对拖拽缆绳的作业造成阻碍。

　　系泊受力点的设计上，没有采用传统的圆孔系缆结构，而是做了开口式的导缆槽结构，槽体内侧做了R15的圆弧过渡，能够适配直径12mm到28mm的化纤缆绳，避免缆绳在受力时出现锐角切割断丝的问题，导缆槽的开口方向朝向码头外侧偏下15度，能够适配不同潮汐高度下的缆绳引出角度，减少缆绳与槽口的摩擦夹角。基座的安装边界做了通用化设计，底部安装法兰采用200mm*200mm的正方形结构，四个安装孔位间距150mm，适配市面上绝大多数浮动码头的预埋滑槽安装尺寸，不需要在码头面板上重新打孔定位，安装时只需要将法兰嵌入滑槽后用T型螺栓锁紧即可，单组构件的安装时间不超过15分钟，能够满足码头快速改造、批量更换的施工需求。结构的受力校核上，主体承载部分的板材厚度选用6mm不锈钢板，焊接处做了满焊后磨平处理，单组构件的额定系留拉力为15kN，能够满足长度12米以内、排水量10吨以下的船舶靠泊系留需求，在导缆槽的根部做了三角形的加强筋结构，加强筋与主体板材采用连续角焊缝连接，能够抵消缆绳斜拉时产生的弯矩，避免长期受力后出现根部焊缝开裂的问题。考虑到码头夜间作业的需求，构件顶部预留了直径10mm的夜光标识安装槽，可以嵌入自发光的反光条，不需要外接电源就能在夜间标识出系泊点的位置，方便船员在夜间靠泊时快速找到带缆位置。

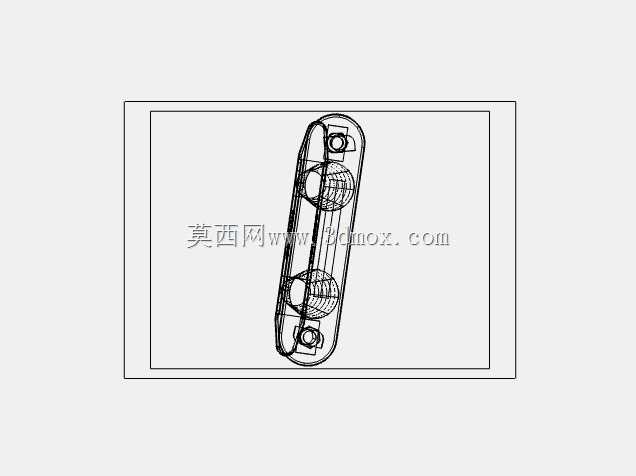

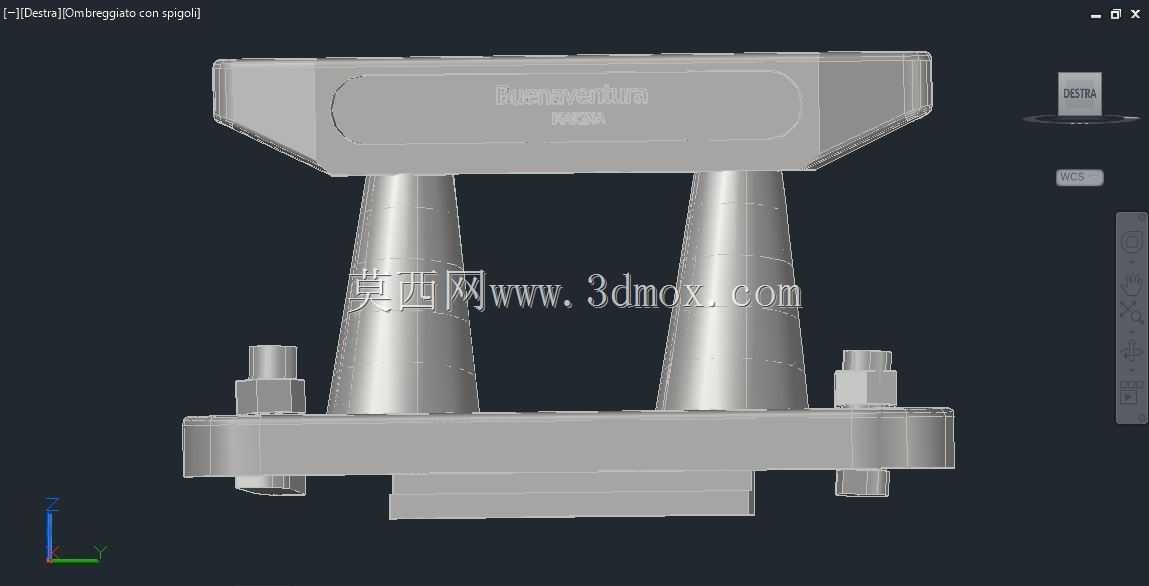

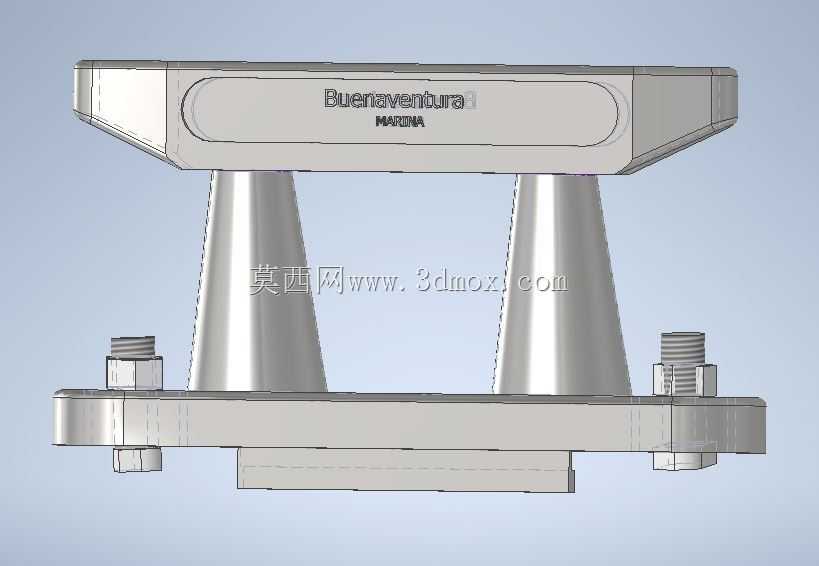

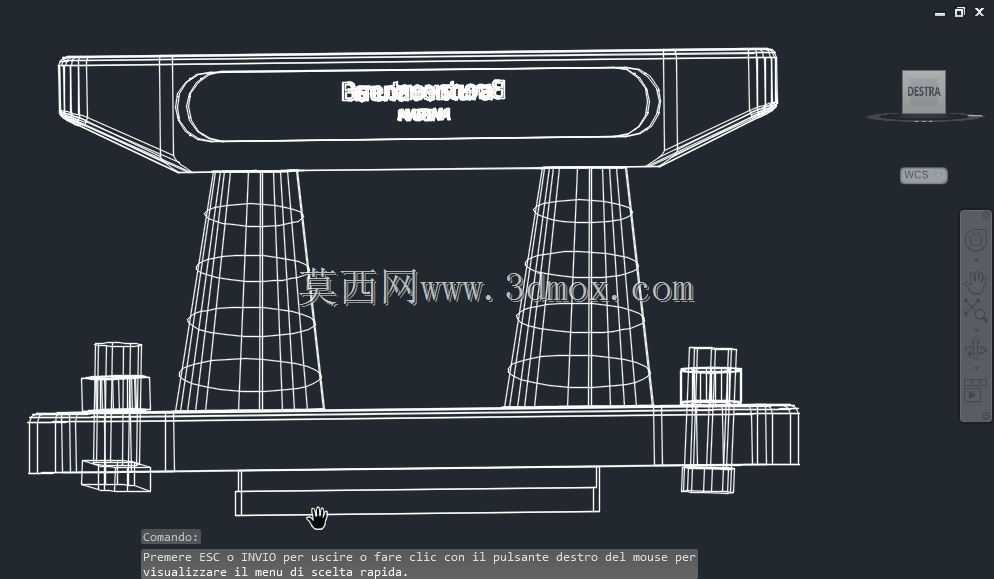

　　整个结构没有多余的突出棱角，所有外露的边缘都做了R3的圆角处理，避免人员在码头行走时磕碰受伤，构件底部与码头面板接触的位置预留了2mm的橡胶垫片安装槽，安装时加装三元乙丙橡胶垫片，既能够避免不锈钢与码头混凝土或者玻璃钢面板直接接触产生电化学腐蚀，也能缓冲船舶带缆时的振动，减少构件松动的概率。从三维建模的角度来看，这套结构的所有钣金折弯参数都预留了不锈钢板材的折弯回弹补偿量，焊接坡口的设计也适配常规的氩弧焊施工工艺，不需要特殊的加工设备就能完成生产，所有可拆卸的零件都做了参数化关联，修改安装尺寸或者载荷参数时可以快速调整对应结构尺寸，不需要重新绘制整个模型。在实际港口的应用中，这类集成式的系泊构件相比传统分离式的系缆桩加防滑铺装，整体占用码头面积更小，不会占用过多的码头通行空间，在中小型游艇码头、内河观光码头的改造项目中适配性极强，尤其是在浮动码头的应用场景下，轻量化的不锈钢结构不会给浮筒带来过多的额外载荷，能够保证码头的吃水深度稳定。
