法兰安装式陶瓷尼克克主轴组件结构

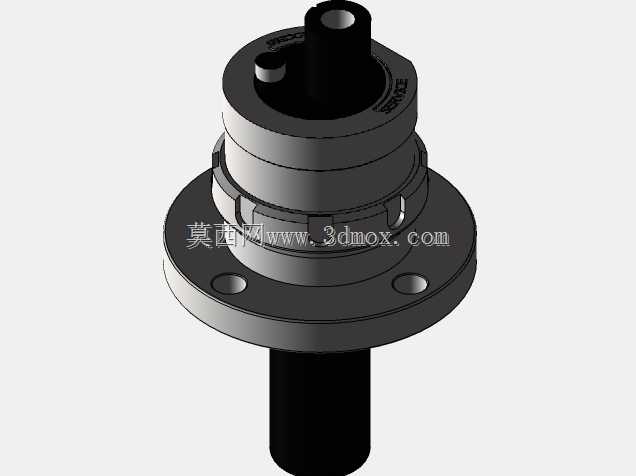

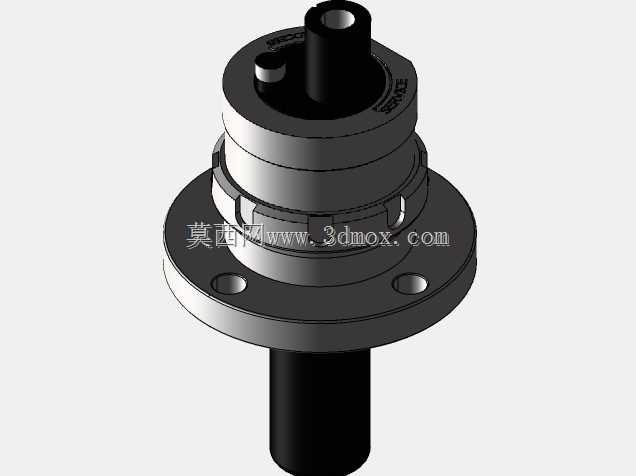

　　在精密加工、半导体晶圆处理、高精度检测设备的传动端，这类带法兰安装基座的轴系组件是核心执行部件，承担着旋转精度保持、负载传递、安装定位的多重作用，很多工况下轴系的径向跳动、端面跳动参数直接决定了整台设备的加工或检测精度上限。从结构来看，该组件采用圆形法兰作为安装基准面，法兰盘上对称布置两个安装通孔，安装时可通过螺栓穿过通孔将整个组件固定在设备的安装立板或台面上，法兰端面与安装面贴合后能保证轴系的垂直度公差，避免安装偏斜带来的额外负载和精度损失。

　　法兰上方设置了多层阶梯式的轴套结构，不同直径的阶梯段分别承担轴承定位、密封件安装、外接部件连接的功能，最上方的突出轴头带有中心通孔，既可以作为气路、液路的通道适配需要介质通入的工况，也可以穿入拉杆实现外接工装的拉紧固定，轴头侧面的小直径定位孔可用于安装止动销，防止外接旋转部件与轴头之间出现相对转动，保证扭矩传递的可靠性。组件下方伸出的长轴段为输出端，可直接连接砂轮、检测探头、晶圆吸盘等末端执行件，轴段的直径公差、圆柱度公差都按照精密传动要求设计，与内部支撑轴承的内圈采用过盈配合，保证高速旋转下的配合稳定性。设计过程中，首先要确定轴系的支撑跨距，根据额定负载、最高转速计算轴承的选型参数，这里采用的成对布置角接触轴承结构可同时承受径向载荷和双向轴向载荷，适配需要正反转、存在轴向冲击的工况；其次要考虑密封结构的设计，法兰与轴套的结合面、轴伸端都设置了密封槽，可安装O型圈或骨架油封，防止加工过程中的切削液、粉尘进入轴承腔，延长组件的维护周期；另外安装法兰的厚度、通孔位置度都经过校核，保证在螺栓锁紧时法兰不会出现变形，避免影响轴承的预紧精度。

　　从安装边界来看，法兰盘的外径决定了安装时需要在设备面板上预留的开孔尺寸，两个安装孔的中心距要与设备安装板上的螺纹孔位置严格对应，轴头伸出法兰上端面的高度、下方输出轴的伸出长度都要和周边的防护结构、传动部件做干涉校验，尤其是在做设备改造或者替换同类型轴系时，要核对总长度、法兰厚度、轴径这些关键尺寸，避免出现安装后轴伸过长碰擦防护盖、或者轴头长度不足无法连接末端工装的问题。这类轴系组件在实际使用中，预紧力的调整非常关键，预紧过大会导致轴承发热严重、寿命缩短，预紧过小则会出现旋转间隙、跳动超标的问题，结构上预留的锁紧螺母结构可以方便装配时调整轴承预紧量，调整到位后通过止动垫圈防松，保证长期运行下预紧力不会发生变化。

　　和普通的钢制轴系相比，该组件标注的陶瓷尼克克相关材质应用，应该是在接触介质的轴头部分或者轴承滚动体部分采用了陶瓷材质，陶瓷材质具备密度低、热膨胀系数小、耐磨性能好的特点，在高速旋转工况下离心力更小，温度变化带来的尺寸变形量远低于钢材，能在长时间连续运行时保持稳定的旋转精度，同时陶瓷材质的绝缘特性也可以适配需要避免轴电流传导的特殊工况，防止轴电流对轴承造成电腐蚀损伤。在三维建模过程中，这类轴系组件需要重点表达清楚各个阶梯轴段的直径公差、配合面的表面粗糙度要求、安装孔的位置度公差，同时要把内部的轴承安装位、密封槽尺寸、锁紧结构的细节做完整，方便后续出工程图时直接标注加工要求，也方便设备整体装配时做干涉检查，确认轴系运动范围内不会和周边的管线、防护板、其他运动部件发生碰撞。
