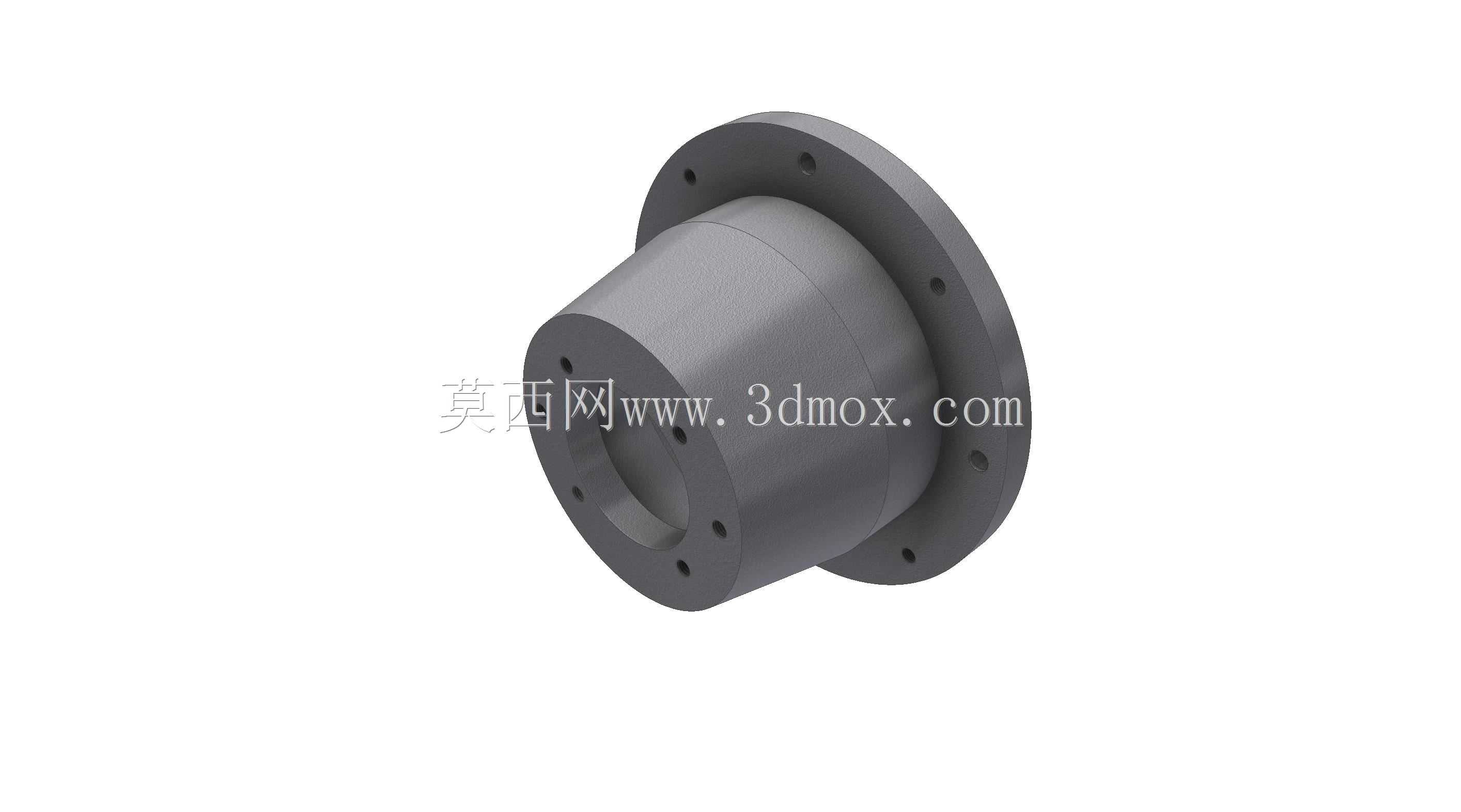

HLC6型框架式泵用连接钟形罩结构

　　这类钟形罩结构主要应用在液压动力单元的泵组装配环节，是连接电动机与液压泵的核心过渡连接件，在机床液压站、工程机械液压系统、工业设备液压动力源等场景中承担定位、支撑与防护的多重作用。实际装配中，该结构的法兰端对接132机座号的动力输出端，另一端匹配SAE B规格的液压泵安装接口，能保证电机轴与泵轴的同轴度控制在合理公差范围内，避免轴系偏载引发的轴承磨损、密封泄漏等常见故障。从结构设计来看，整体采用一体化铸造成型后做精加工处理，带安装孔的圆形法兰盘作为电机侧连接基准，法兰盘上的通孔均匀分布，孔位公差严格匹配对应机座的安装螺孔位置，装配时无需额外扩孔调整即可实现精准对位。

　　筒状延伸段的内径根据泵端的安装尺寸做了避让设计，既可以容纳泵的输入轴端与联轴器，又能形成封闭的防护空间，阻挡外界粉尘、切削液、杂物进入联轴器啮合区域，同时减少传动过程中的噪音向外传递。安装边界方面，法兰盘的外径尺寸适配132机座的安装轮廓，不会超出电机端盖的外缘尺寸，避免与周边布线、管路产生干涉；筒身长度经过精确计算，刚好覆盖联轴器的轴向总长度，既不会因为筒身过长浪费安装空间，也不会因为长度不足导致联轴器外露。筒身靠近泵端的位置同样设置了一圈安装法兰，法兰上的螺孔位置、止口尺寸完全符合SAE B泵的安装标准，能直接适配对应规格的齿轮泵、叶片泵等常见液压泵型，无需额外制作过渡转接板。

　　设计过程中重点考虑了轴系对中需求，两端法兰的止口同轴度、端面垂直度都做了严格的形位公差约束，装配后能自然保证电机输出轴与泵输入轴的同轴度要求，降低现场安装时的对中调试难度，减少人工调整带来的装配误差。筒壁厚度经过强度校核，既能承受泵组运行过程中产生的径向、轴向载荷，避免长期运行出现连接变形，又不会因为壁厚过大增加不必要的重量，整体结构紧凑，安装后占用的径向空间小，适合在布局紧凑的液压站内部使用。实际使用中，这类连接结构还能在一定程度上吸收传动过程中产生的微小振动，阻断电机与泵之间的振动传递路径，提升整个泵组的运行稳定性，延长密封件、轴承等易损件的使用寿命。

　　结构表面没有多余的凸起与棱角，所有安装孔位都做了倒角处理，避免装配时刮伤操作人员或者损坏密封元件，法兰端面的加工粗糙度满足密封要求，对接后不会出现配合面渗漏的问题。针对不同的安装场景，该结构的筒身预留了足够的空间，可以容纳弹性联轴器、梅花联轴器等多种常见的传动连接部件，不需要针对不同联轴器类型修改主体结构，通用性较强。在进行三维建模时，所有安装孔位、止口尺寸、轴向长度都严格按照对应标准的参数绘制，法兰上的每个安装孔位置度都与实际零件保持一致，导入装配环境后可以直接完成虚拟装配，验证与电机、泵体的配合干涉情况，为后续的生产加工、现场装配提供准确的三维参考。
