内燃机冷却制冷循环系统结构设计

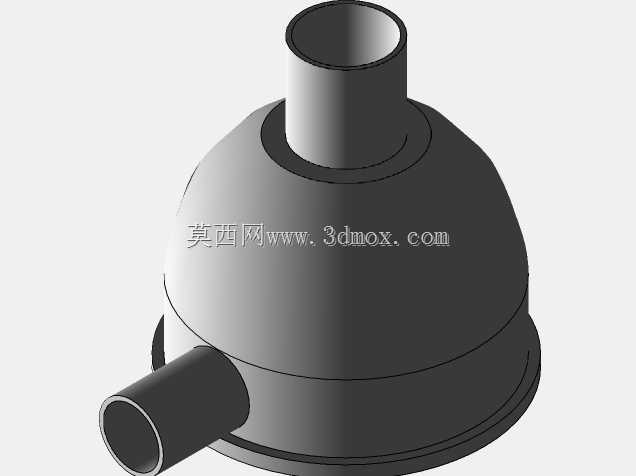

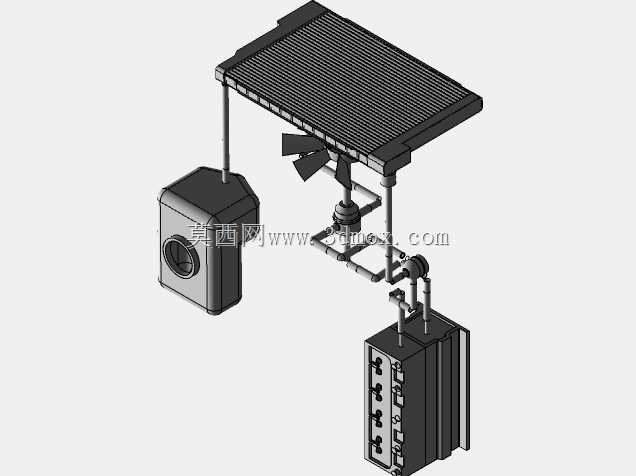

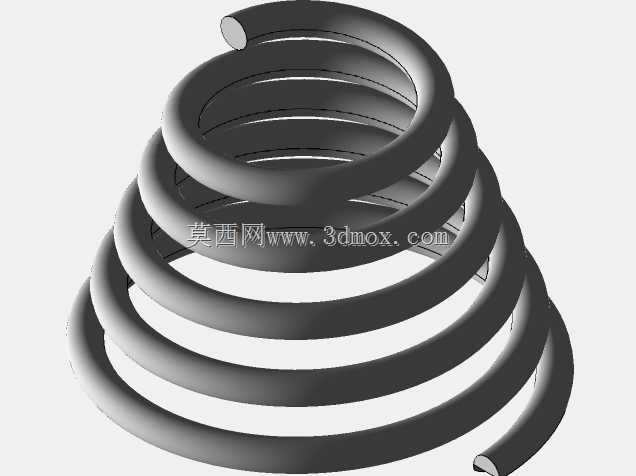

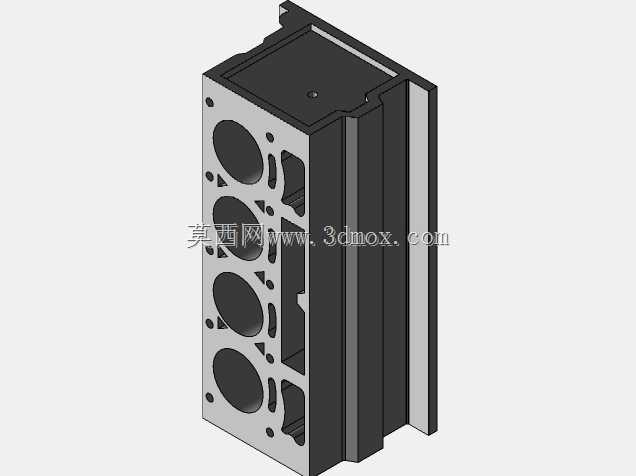

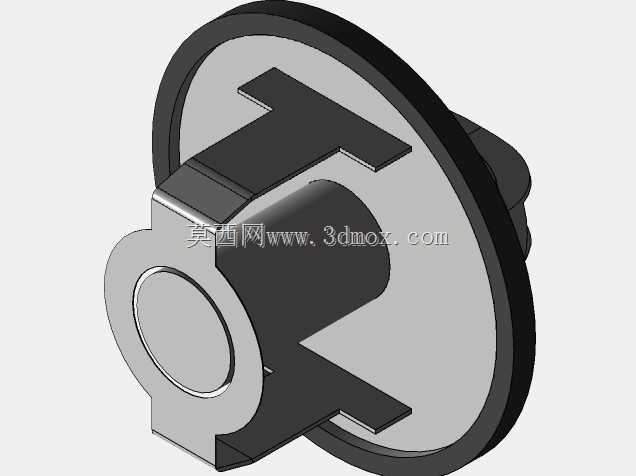

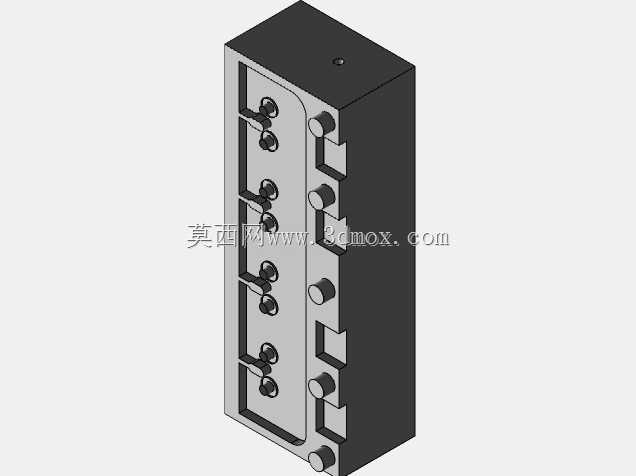

　　在商用车动力总成、固定式柴油发电机组、工程机械动力单元的配套设计中，冷却制冷系统是保障内燃机持续稳定运行的核心子系统，其性能直接决定动力单元的热负荷耐受能力、持续输出功率上限以及核心部件的使用寿命。这套三维结构完整还原了内燃机冷却回路的全链路布局，从缸体水套的冷却液引出端开始，依次整合了节温器控制单元、散热器换热芯体、冷却风扇导流罩、循环水泵连接法兰、补偿水箱管路接口、机油冷却器旁通回路等核心功能段，所有管路的弯折半径、接口法兰的安装孔位、相邻部件的安全间隙都按照实际装车的工程边界做了还原，没有出现理想化建模的干涉问题。

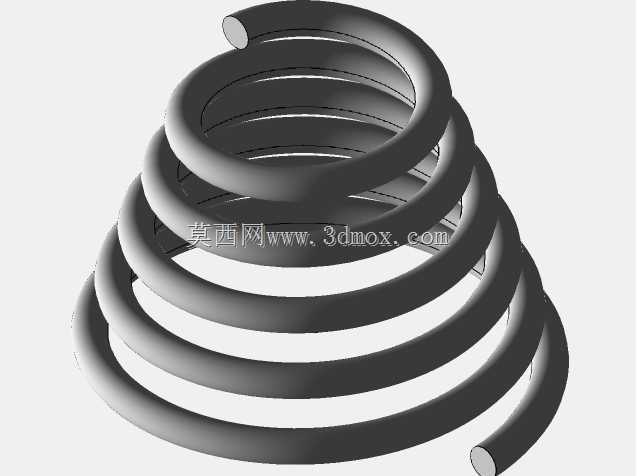

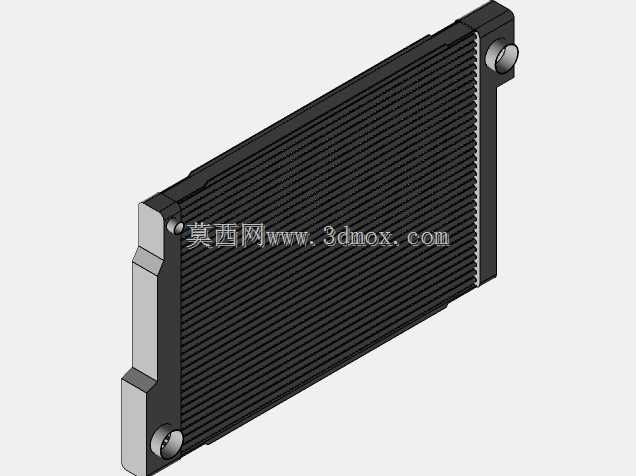

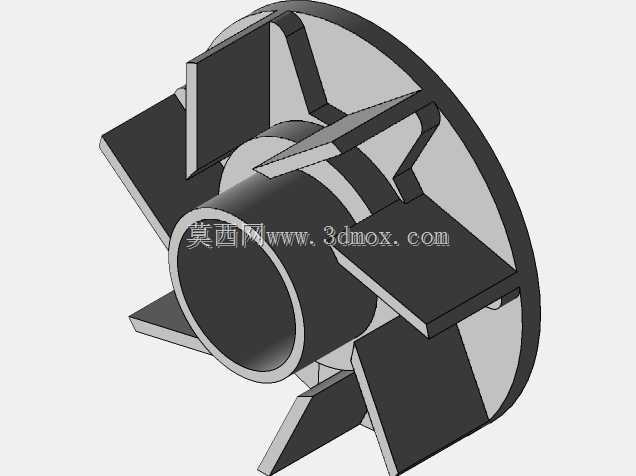

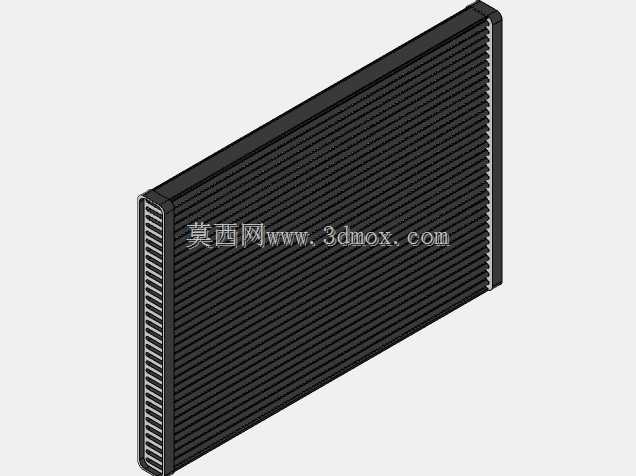

　　做这套结构设计的时候，最先要敲定的是散热器芯体的安装位置与迎风面积匹配，不同功率段的内燃机对散热功率的需求差异极大，400马力级的柴油动力需要的散热器迎风面积通常不低于0.6平方米，芯体厚度控制在80-120mm区间，才能在40摄氏度的环境温度下，把大负荷工况下的冷却液温度稳定在85-95摄氏度的最优工作区间。建模过程中特意预留了散热器与发动机前端轮系的安全间隙，避免风扇运转时的振动传递到散热器芯体造成疲劳损坏，同时导流罩的型线完全贴合风扇叶尖的运动轨迹，把风扇的扫风效率提升到最高，减少不必要的功率损耗。

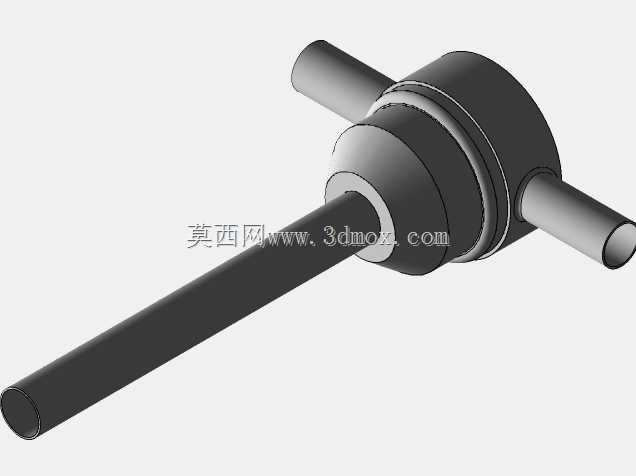

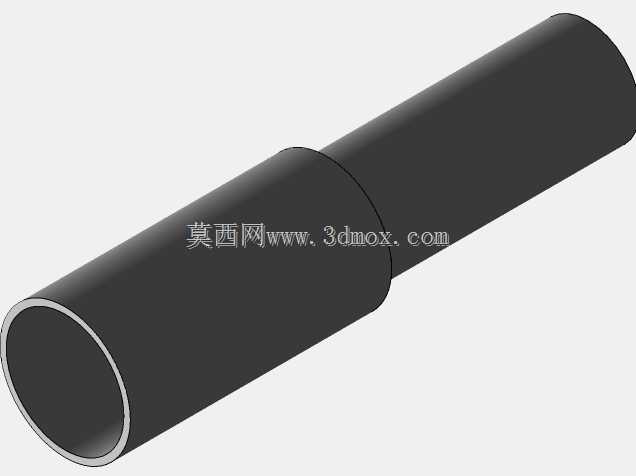

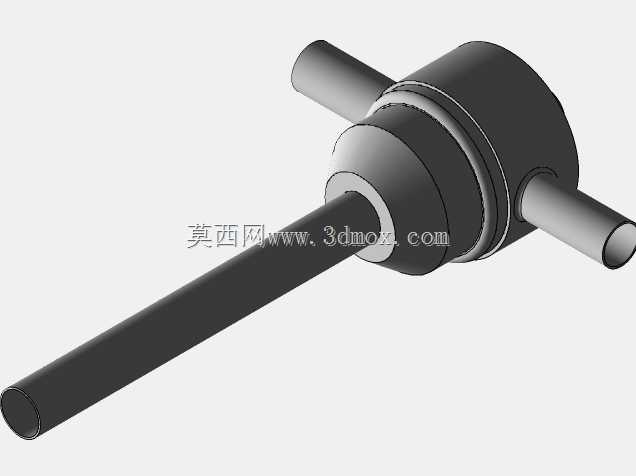

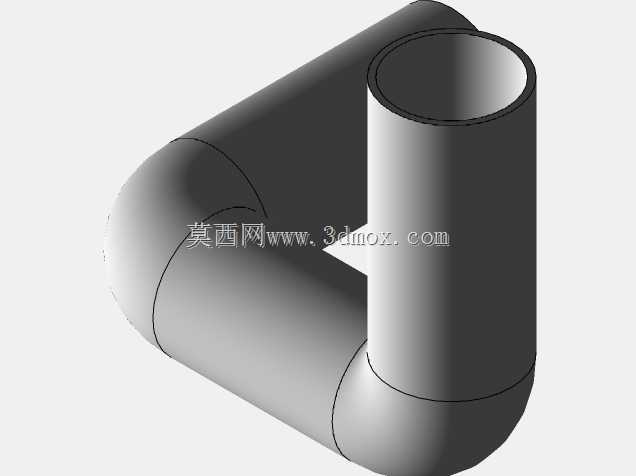

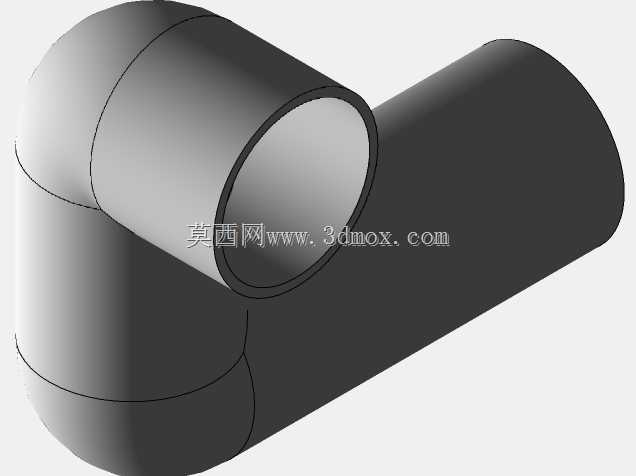

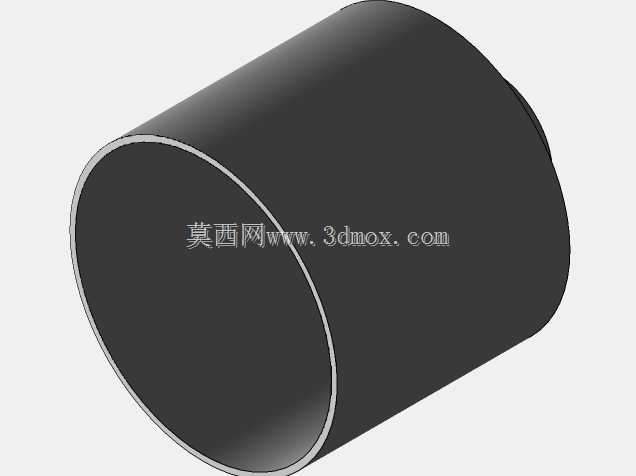

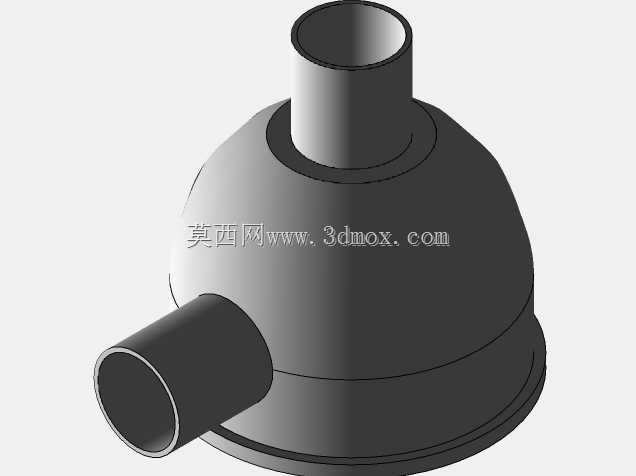

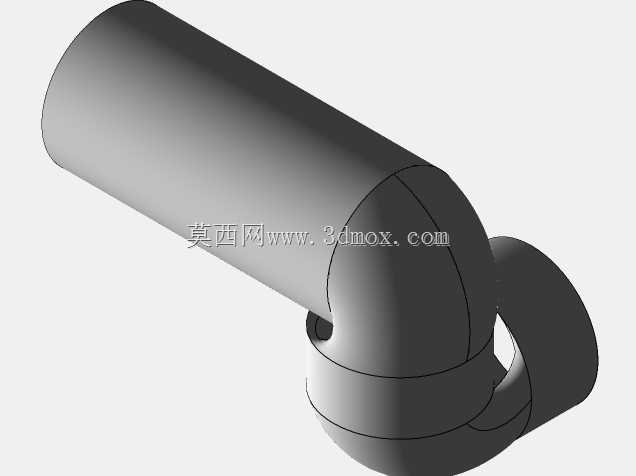

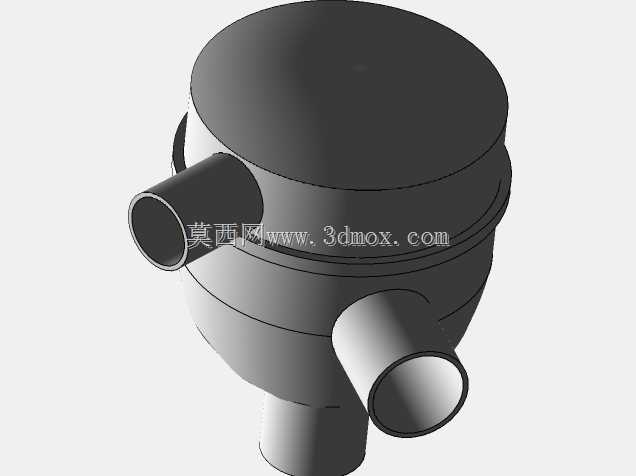

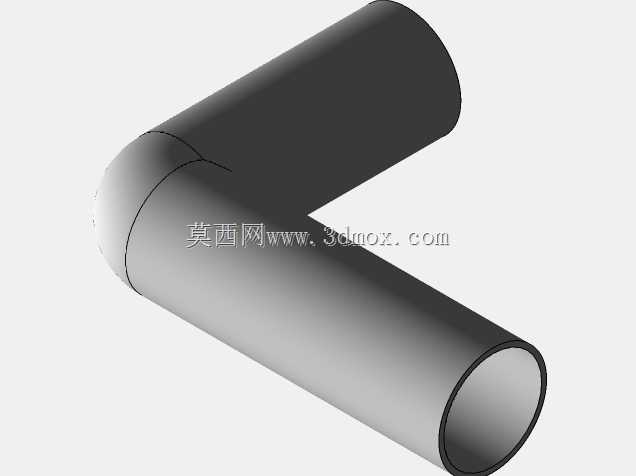

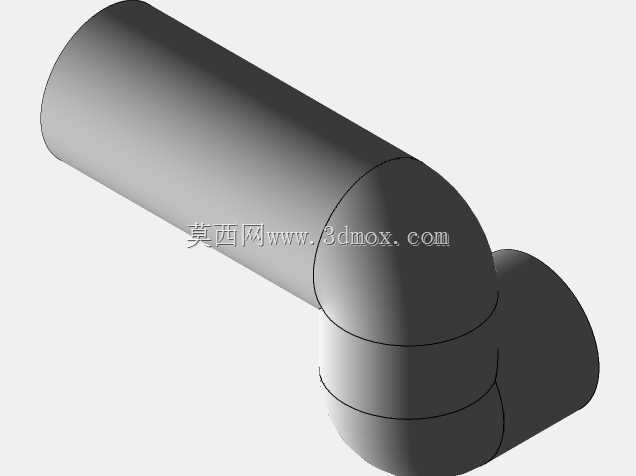

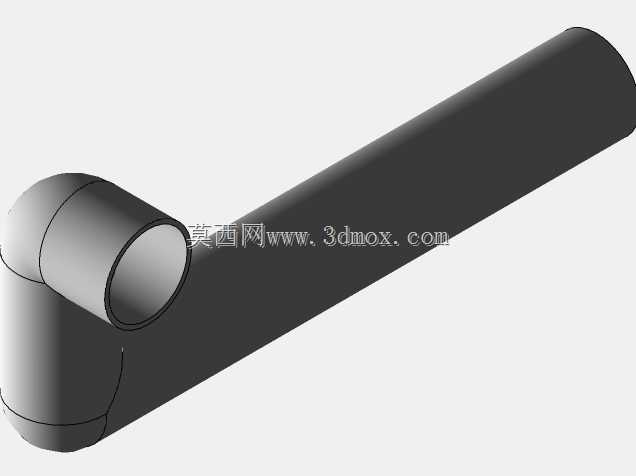

　　管路布局的设计是这套结构的重点，从缸盖出水口引出的高温冷却液管路，优先通过最短路径接入散热器上水室，减少沿程热损失的同时降低管路流阻，节温器的安装位置设置在缸体出水口与散热器进水口的交汇节点，冷机状态下节温器关闭大循环，冷却液直接通过旁通回路回到水泵进水口，让内燃机快速升温到工作温度，减少低温磨损；当冷却液温度达到开启阈值后，节温器逐步打开大循环阀门，高温冷却液全部流经散热器芯体完成散热，再通过下水室管路回到循环水泵，重新压入缸体水套完成循环。建模时所有橡胶管路的弯折半径都不小于管路直径的3倍，避免弯折处出现流道截面突变造成流阻激增，同时管路的固定卡箍安装位都预留了足够的操作空间，方便后期装配和维护时的拆装作业。

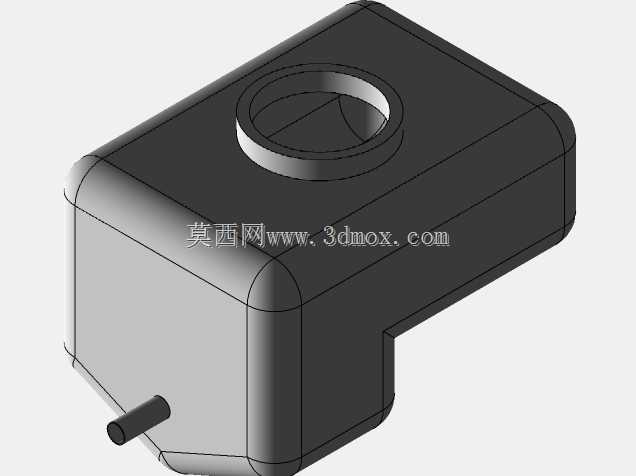

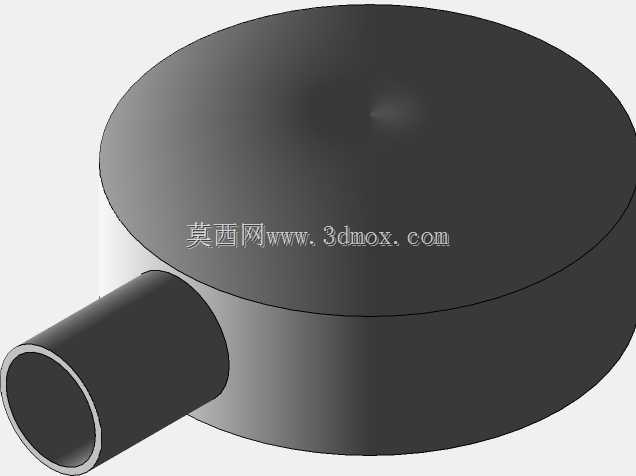

　　很多新手工程师在做冷却系统建模时容易忽略补偿水箱的接口设计，这套结构里把补偿水箱的通气接口、溢流接口、回水管路都做了准确还原，补偿水箱的安装高度高于整个冷却回路的最高点，能够及时补充系统内的冷却液损耗，同时通过压力盖的泄压阀控制整个冷却系统的工作压力，通常冷却系统的工作压力维持在1.1-1.5bar区间，对应的冷却液沸点可以提升到105-110摄氏度，既能够提升散热效率，也能减少高海拔地区的冷却液沸腾风险。机油冷却器的旁通回路也整合在这套结构里，通过集成在机油滤清器座上的热交换单元，利用冷却液的温度控制机油的工作温度，避免大负荷工况下机油温度过高导致润滑性能下降，冷机状态下也能帮助机油快速升温，降低摩擦损耗。

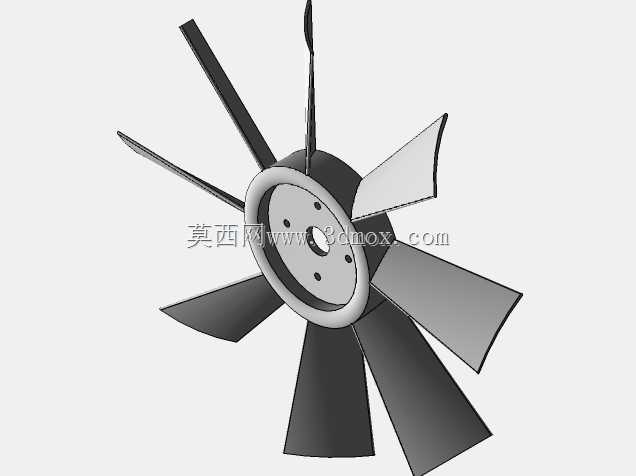

　　从安装边界来看，整套冷却系统的安装支架都采用了三点式减震固定结构，支架与车架纵梁的连接位置预留了15-20mm的调整间隙，能够抵消动力总成运转时的振动位移，避免管路和散热器承受额外的应力。风扇与导流罩的嵌入深度控制在风扇直径的1/3左右，这个位置的风扇扫风效率最高，同时不会因为发动机的悬置位移造成风扇与导流罩的刮擦。所有电气接口，包括风扇离合器的控制线束、水温传感器的接插件位置都做了预留，线束的走向避开了高温管路和运动部件，固定卡扣的安装位也在模型上做了标识，避免后期装配时出现线束干涉磨损的问题。

　　这套结构可以直接用于动力单元的总装干涉检查、冷却系统性能仿真的几何前处理、以及维修培训的拆解演示，所有配合面的尺寸公差都按照商用车动力系统的通用设计规范设定，法兰连接面的平面度、管路接口的密封槽尺寸都符合行业通用标准，不需要做大幅修改就可以适配不同功率段的内燃机冷却系统变型设计。
