高弹性橡胶式扭矩传递联轴器结构

　　在工业传动系统的布局中，原动机与工作机之间的轴系连接始终是结构设计环节需要重点考量的部分，尤其是存在冲击载荷、两轴安装对中存在一定偏差的工况下，刚性联轴器往往难以适配现场的实际使用需求，这类带橡胶弹性体的法兰式联轴器，正是针对这类场景开发的传动连接部件。从实际应用场景来看，这类联轴器广泛覆盖柴油发电机组、工业压缩机、大型风机、泵类设备以及工程机械的动力传输链路，在船舶辅机传动、矿山破碎设备的动力端也能见到同结构产品的应用，核心作用是在传递额定扭矩的过程中，吸收轴系传动过程中的扭转振动，补偿两轴之间因安装误差、运行受力变形、基座沉降带来的径向、角向以及轴向偏差，避免轴系因额外附加载荷导致轴承过早磨损、密封件失效甚至轴段断裂的问题。

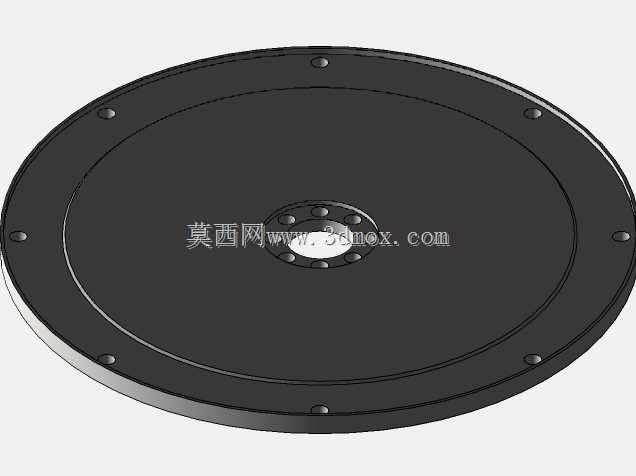

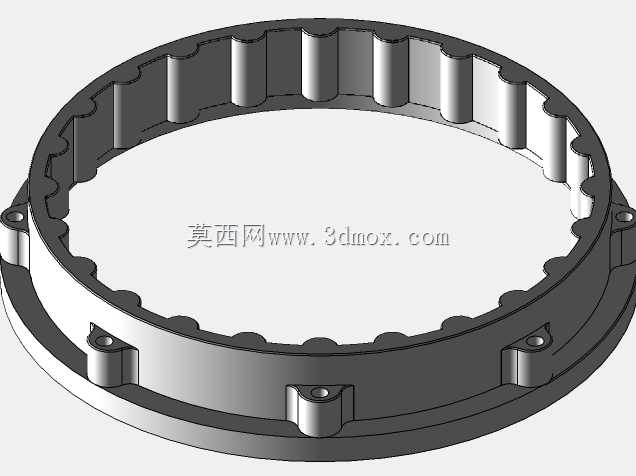

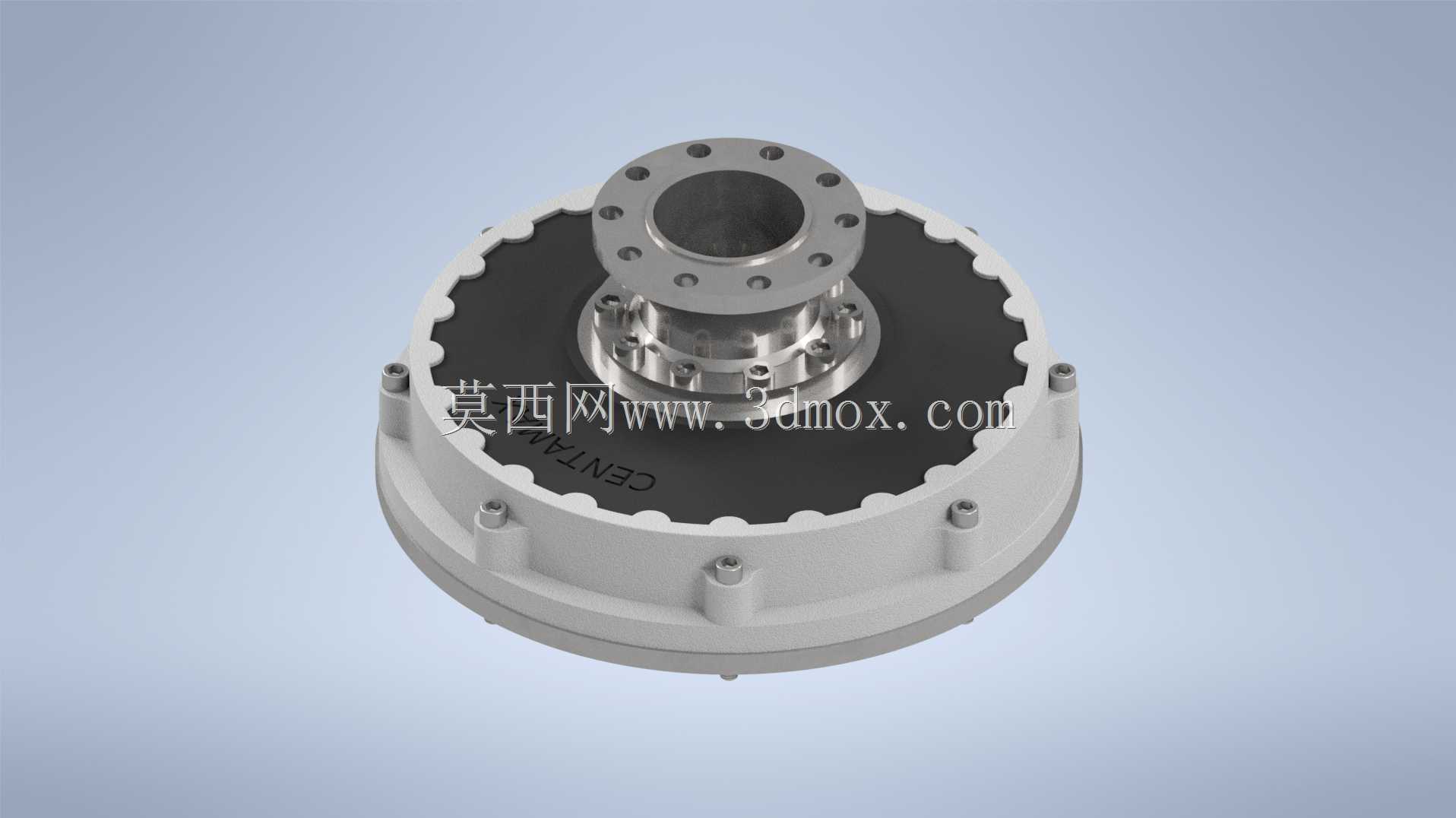

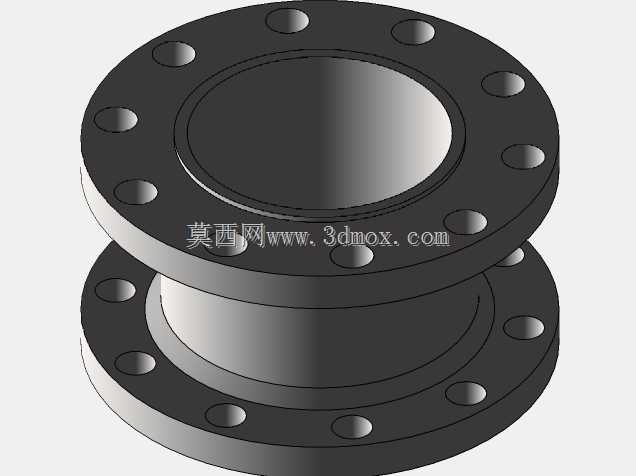

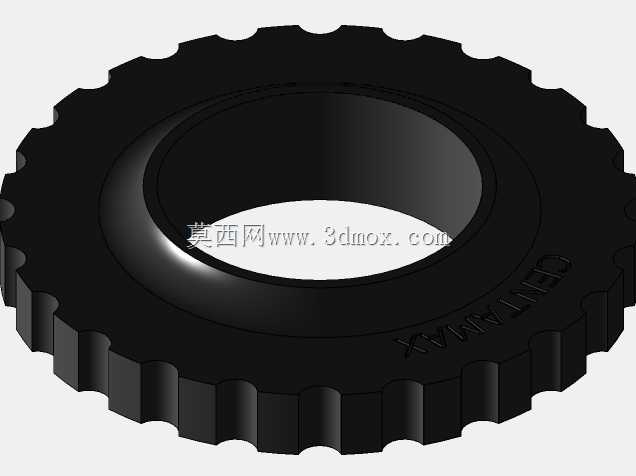

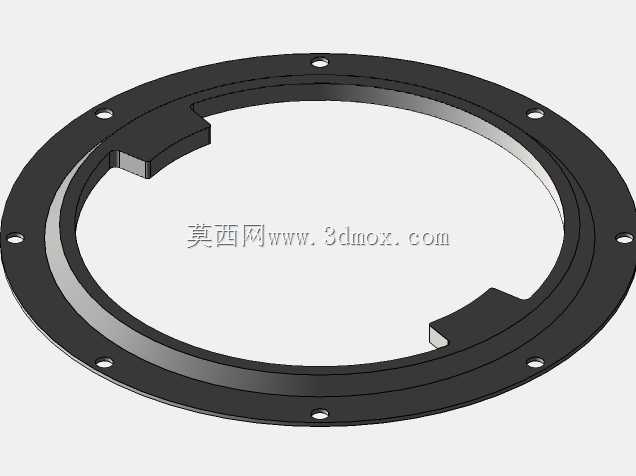

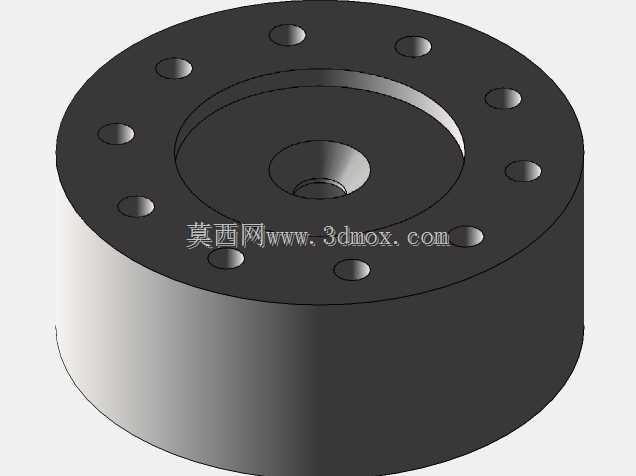

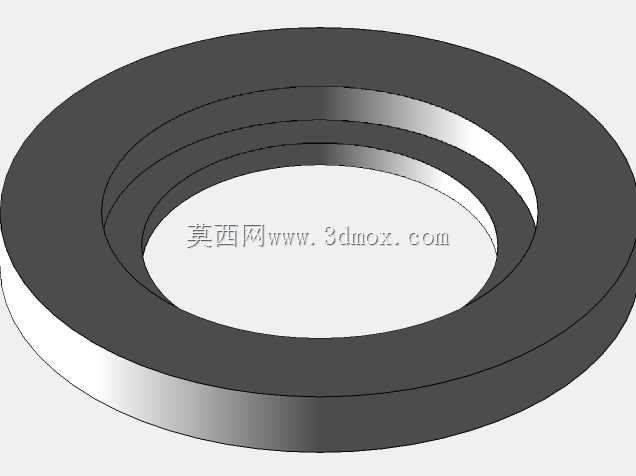

　　从结构功能特性来看，该联轴器采用分体式法兰连接结构，输入端为带螺栓孔的金属法兰盘，通过均布的螺栓孔与原动机输出轴端的法兰刚性连接，法兰盘与中间金属轮毂采用一体化加工结构，保证扭矩传递过程中的结构刚性，轮毂外侧与外圈壳体之间填充高阻尼橡胶弹性体，橡胶体与内外金属件通过硫化工艺牢固粘接，避免大扭矩传递过程中橡胶与金属件出现滑脱、撕裂的问题。外圈壳体同样采用带均布安装凸台的结构，凸台上预留螺栓安装孔，用于连接工作机侧的输入端，整个橡胶弹性体呈波浪形轮廓设计，而非整圈实心橡胶结构，这种结构一方面可以在保证扭转刚度的前提下，提升弹性体的形变补偿能力，另一方面波浪形的轮廓可以分散橡胶体在受扭过程中的应力集中点，避免长期交变载荷下橡胶体从边缘位置开始出现裂纹，延长部件的整体使用寿命。

　　在设计思路层面，这类联轴器的结构建模首先需要明确额定传递扭矩、允许最大补偿偏差、临界转速这几个核心参数，金属部件的材质通常选用中碳钢进行调质处理，法兰盘上的螺栓孔位置度需要严格控制，保证安装时螺栓可以顺利穿入，避免强行装配带来的额外安装应力。橡胶弹性体的硬度选择需要匹配工况的冲击特性，冲击载荷越大的场景，选用的橡胶硬度越低，阻尼吸振效果越好，但对应的扭转刚度会随之下降，需要在吸振能力与传动刚性之间找到平衡点。建模过程中，橡胶体的波浪形轮廓需要做平滑的圆角过渡，所有金属件的棱边位置都需要做倒角处理，避免硫化过程中尖锐棱边割伤橡胶基体，同时也能减少安装过程中操作人员被锐边划伤的风险。

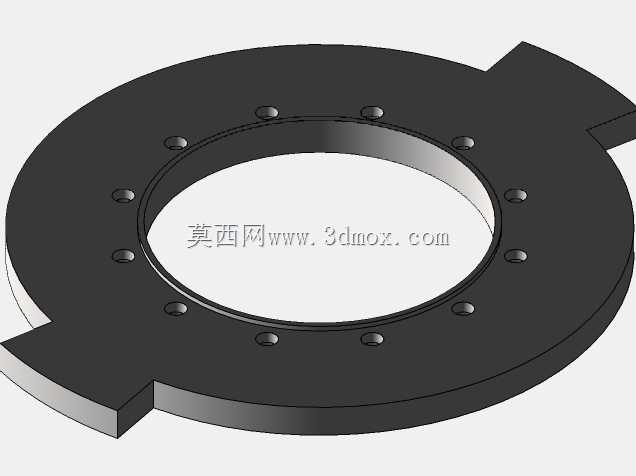

　　从安装边界与尺寸配合来看，输入端法兰的螺栓孔分布圆直径、内孔配合尺寸需要与所连接的原动机输出轴端尺寸完全匹配，外圈壳体的安装凸台分布圆尺寸、螺栓孔规格需要适配工作机侧的安装接口，整个联轴器的轴向总长度需要控制在轴系预留的安装空间内，避免安装后出现轴系顶死或者轴向窜动量不足的问题。安装时需要注意，两轴的对中偏差不能超过产品允许的最大补偿量，即使弹性联轴器具备一定的偏差补偿能力，过大的对中偏差依然会导致橡胶体局部受力过大，加速橡胶老化失效，同时会带来额外的振动与噪声。日常运维过程中，需要定期检查橡胶体的表面状态，查看是否存在裂纹、硬化、脱胶的问题，因为橡胶件属于易损部件，长期在高温、油污环境下工作会出现性能衰减，达到使用寿命后需要及时更换，更换时不需要完全移动两端的原动机与工作机，只需拆开外圈连接螺栓即可完成橡胶组件的更换，大幅降低设备运维的时间成本。

　　在三维建模过程中，需要重点还原橡胶体与金属件的配合关系，螺栓孔的位置、凸台的尺寸都需要严格按照实际安装尺寸进行绘制，保证模型导出后可以直接用于设备的整体装配干涉检查，也可以用于后续的工程图生成、虚拟装配仿真。对于结构设计人员来说，这类联轴器的模型可以直接复用在传动系统的布局设计中，提前验证安装空间是否充足，轴系连接是否存在干涉问题，减少后续实物装配阶段出现的设计变更。
