甲烷空气预混燃烧用基础燃烧室结构设计

　　在中小功率燃气加热、实验室燃烧特性验证、小型热能试验台搭建等场景中，基础结构的燃烧室是完成燃料与空气混合、组织稳定燃烧过程的核心载体，这类结构不需要复杂的分级燃烧或冷却回路，重点在于保证甲烷与空气的预混气流能够在腔体内形成稳定的回流区，避免脱火、回火等异常工况，同时匹配上下游管路的安装接口，满足试验或小功率供热场景的基础使用需求。

　　从结构设计逻辑来看，这款燃烧室采用了方形腔体搭配圆形接口的布局，这种布局的优势在于方形腔体的平直壁面更方便布置温度测点、观察视窗或者后续加装催化模块，而圆形的进气接口则可以直接和标准的预混管路对接，减少异形接口带来的密封难度。进气端的圆形接口设置了三层环形台阶，最内侧φ60的通道是预混气的主流道，中间φ120的环面是安装密封垫片的贴合面，最外侧φ172的外圆则是和管路法兰对接的定位基准，这种台阶式接口设计不需要额外加工定位止口，依靠端面贴合加周向螺栓紧固就能实现可靠密封，适合低压预混燃烧的工况使用。

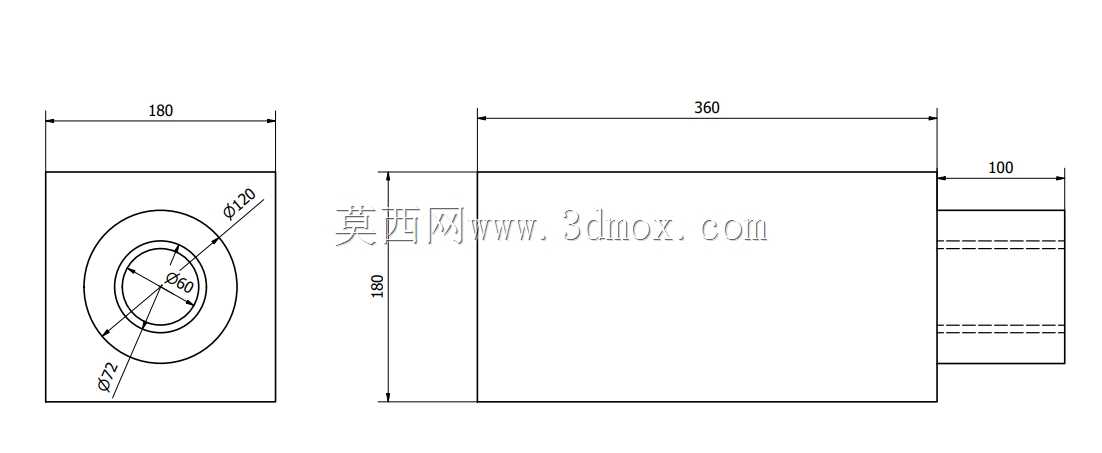

　　尺寸边界方面，进气端的方形安装法兰边长为180mm，这个尺寸刚好适配DN150标准管路的配套法兰安装孔距，不需要额外制作转接板就能直接对接常规的燃气预混管路。燃烧室主体段的长度为360mm，这个长度是根据甲烷-空气预混气的火焰传播速度计算得出的，能够保证预混气在腔体内完成充分燃烧，避免未燃气体排出腔体造成安全隐患，同时过长的腔体只会增加不必要的散热损失，360mm的长度刚好平衡了燃烧充分性和热效率的需求。腔体尾部延伸出100mm的排烟段，这个段的截面尺寸略小于主体段，能够在出口处形成一定的背压，让腔体内的气流流速更加均匀，避免局部流速过高吹灭火焰，同时排烟段的平直结构也方便对接后续的烟气换热或者尾气处理模块。

　　在实际使用过程中，这款基础燃烧室可以直接固定在试验台架的支架上，方形的外壁面不需要额外加工安装平面，依靠侧壁的压板就能完成固定，安装时需要保证进气端的接口和预混管路同轴，避免偏流造成腔体内气流分布不均。腔体的壁厚选择上，常规试验工况下采用3mm厚的304不锈钢即可满足使用要求，如果需要长时间在高温下运行，可以在腔体外侧增加硅酸铝保温层，减少壁面散热对燃烧稳定性的影响。和带冷却夹套的大功率燃烧室不同，这款基础结构没有设置额外的冷却回路，依靠自然散热就能维持壁面温度在材料允许范围内，结构更加简单，加工难度低，维护起来也更加方便，只需要定期检查进气接口的密封垫片是否老化，清理腔体内的积碳即可。

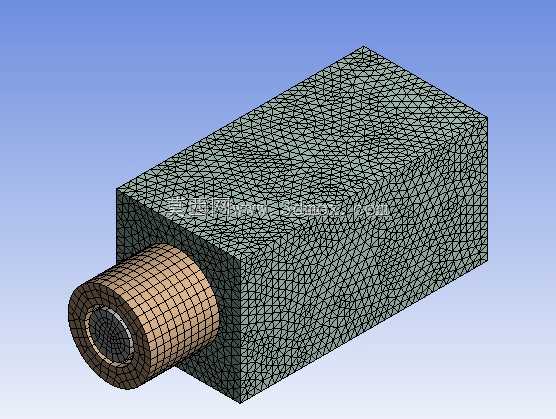

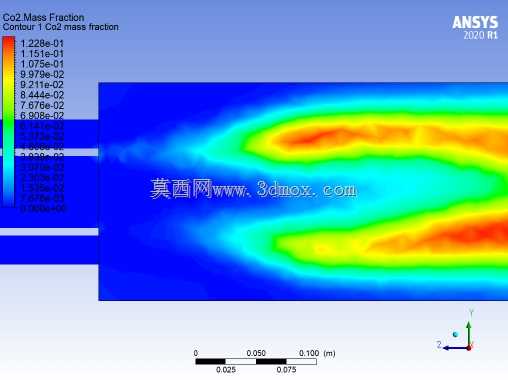

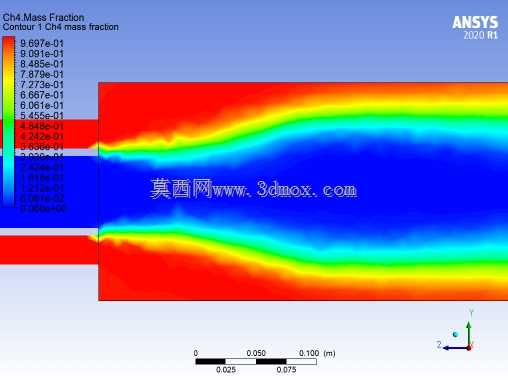

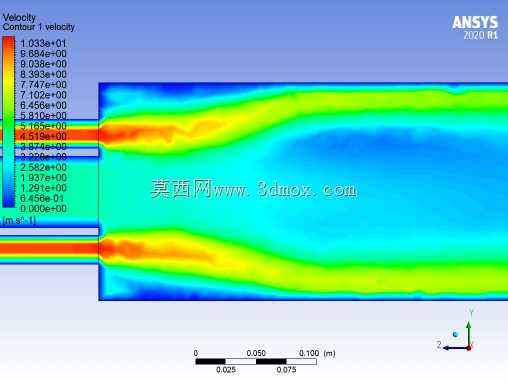

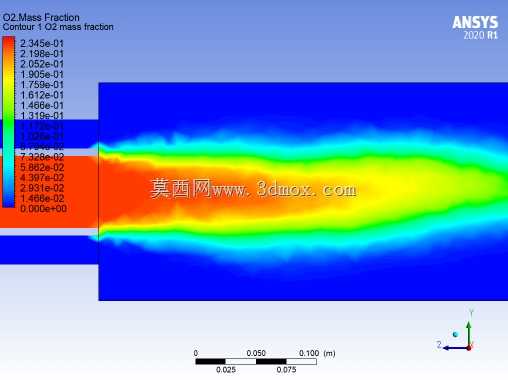

　　从建模逻辑来看，整个结构采用全参数化建模思路，所有尺寸都和实际加工需求绑定，修改进气口直径、腔体长度等参数时，对应的法兰尺寸、安装位置都会自动更新，方便后续根据不同的热功率需求调整结构尺寸。建模过程中特意保留了接口处的台阶细节和排烟段的缩径结构，没有做不必要的简化，方便后续直接导出工程图用于加工，也可以导入仿真软件进行燃烧流场的模拟计算，验证不同进气流速下的火焰稳定性。
